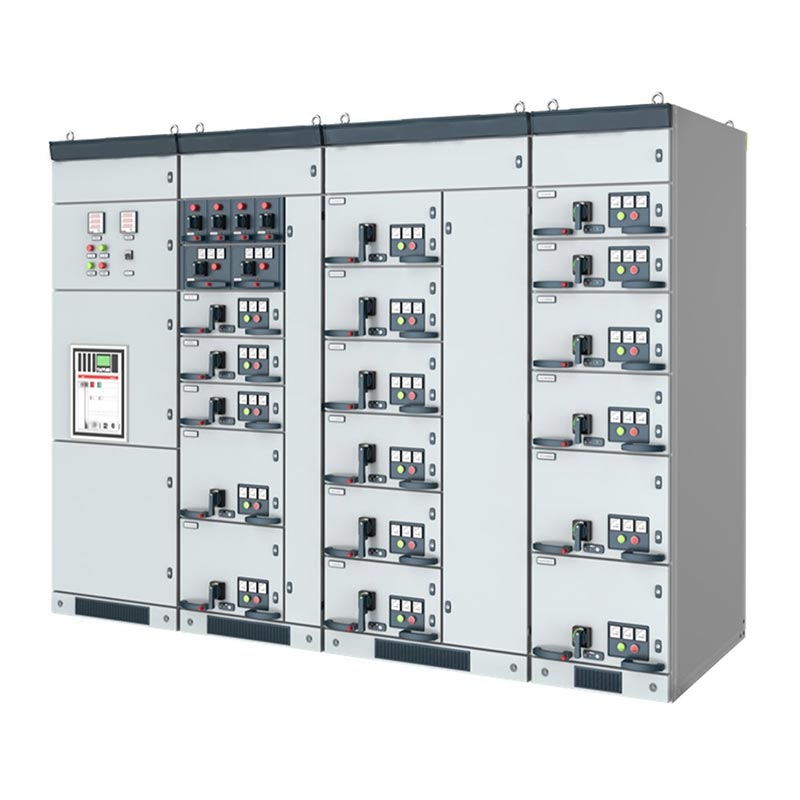

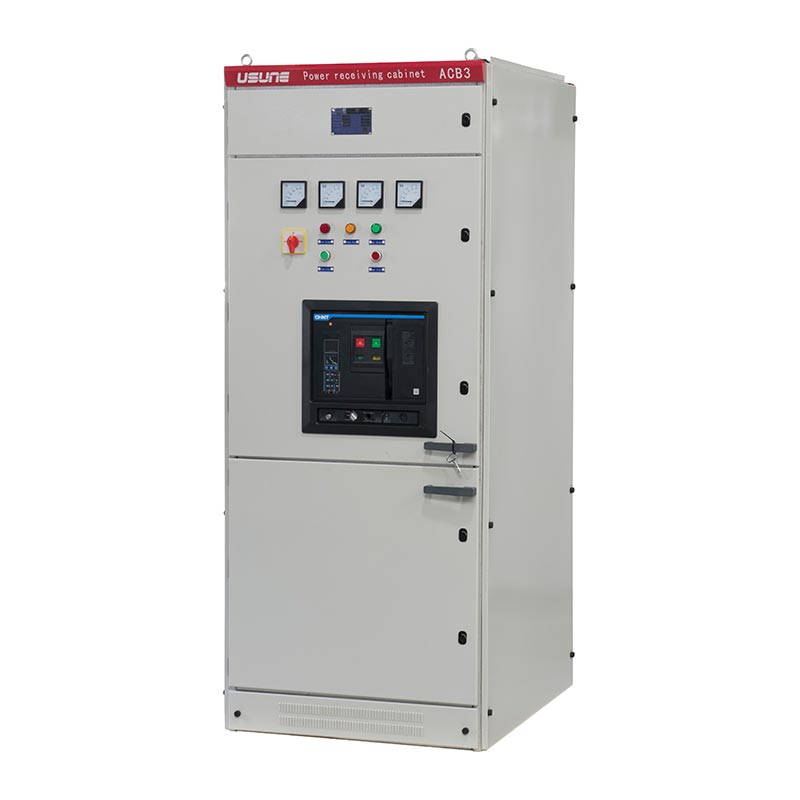

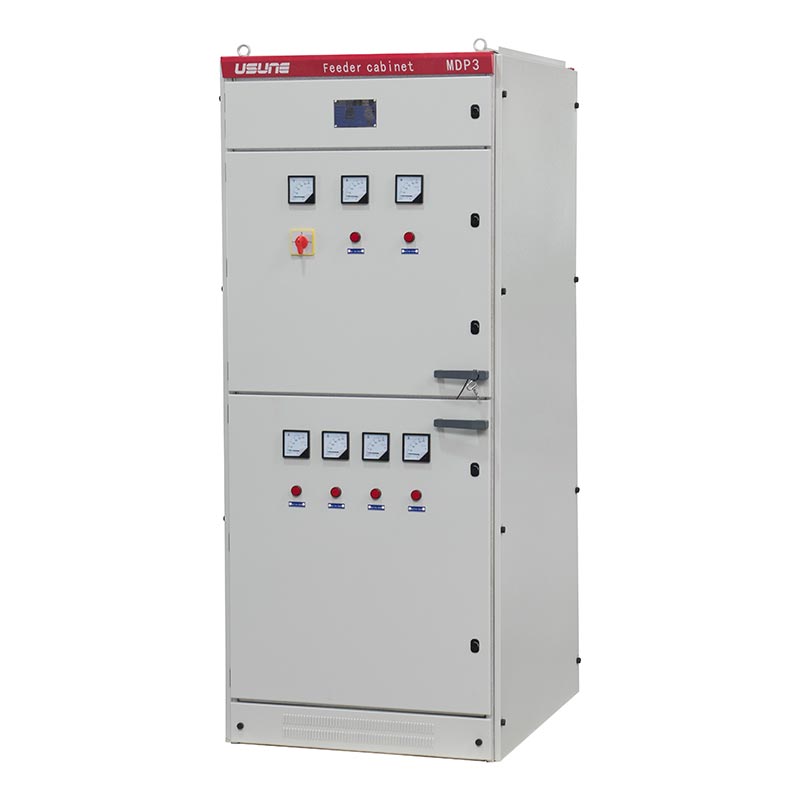

Nízkonapäťový rozvádzač Usune GGD je pevný rozvádzač, ktorý sa primárne používa na príjem, distribúciu a ovládanie energie. v nízkonapäťových systémoch. Optimalizovaný pre vnútorné použitie, je vhodný pre elektrárne, rozvodne, priemyselné a ťažobné podniky a výškové budovy a zvládne záťaž až do 3150A.
- Menovité napätie: 0,4 kV (380 V)
- Menovitá frekvencia: 50 Hz
- Hodnotenie ochrany: IP23
- Normy: IEC 439, GB 7251, GB/T 14048.2
- Certifikácie: Certifikácia systému manažérstva ISO 9001
Nízkonapäťové rozvádzače
Strednapäťové rozvádzače
1. Rám skrine: Vyrobený z oceľového plechu valcovaného za studena s hrúbkou ≥ 2 mm, v RAL7032 elektricky sivej,
s vysokou mechanickou pevnosťou.
2. Výkon ochrany: Krytie IP23, účinne zabraňuje vniknutiu pevných cudzích predmetov a
striekajúcej vode.
3. Blokovacie zariadenie: Nízkonapäťový rozvádzač GGD obsahuje mechanické a elektrické blokovanie
mechanizmus, ktorý účinne predchádza nesprávnej prevádzke a zaisťuje bezpečnosť prevádzky.
4. Základné komponenty: Vybavené vysoko kvalitnými ističmi, LED indikátormi proti rušeniu a presnosťou
prístroje typu ukazovateľ.
1. Vysoká vypínacia kapacita: Vypínacia kapacita až 50 kA, ktorá zaisťuje stabilnú prevádzku zariadenia pri poruche
podmienky.
2. Vynikajúca stabilita: Vyznačuje sa vynikajúcou dynamickou a tepelnou stabilitou, vhodná pre náročný priemysel
aplikácie.
3. Flexibilná konfigurácia: Modulárny dizajn umožňuje prispôsobenú konfiguráciu na základe napájania, osvetlenia a motora
požiadavky na kontrolu.
4. Pohodlná údržba: Komponenty sú logicky usporiadané, jasne označené a dvierka skrinky sú odolné,
uľahčenie každodennej kontroly a údržby.
5. Silná adaptabilita na životné prostredie: Rozsah prevádzkových teplôt je -10 ℃ až +40 ℃, vhodný pre prostredia s
nadmorskej výške ≤ 1000 m.
| Názov parametra | Špecifické parametre |
| Model | Séria GGD |
| Menovité napätie | 0,4 kV (380 V) |
| Rated Current | Max 3150A |
| Frekvencia | 50 Hz |
| Úroveň ochrany | IP23 |
| Materiál | Oceľ valcovaná za studena (≥ 2 mm) |
| Farba | RAL7032 (elektrická sivá) |
| Platné normy | IEC 439, GB 7251, GB/T 14048.2 |
| Nadmorská výška | ≤ 1000 m |
| Teplotný rozsah | -10 ℃ ~ +40 ℃ |
| Vlhkosť | Denný priemer ≤ 95 % |
| Úroveň znečistenia | Úroveň 3 |
| Seizmická intenzita | ≤ Veľkosť 8 |
| Položka | Jednotka | Parameter | |
| Menovité napätie | kV | 24 | |
| Menovitá frekvencia | Hz | 50 | |
| Menovitý prúd ističa | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Menovitý prúd rozvodnej skrine | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Menovitý dynamický prúd (4s) | kA | 16, 20, 25, 31,5, 40, 50 | |
| Menovitý ustálený prúd (špičkový) | kA | 40, 50, 63, 80, 100, 125 | |
| Menovitý skratový vypínací prúd | kA | 16, 20, 25, 31,5, 40, 50 | |
| Menovitý skratový prúd | kA | 40, 50, 63, 80, 100, 125 | |
| Výdržné napätie napájacej frekvencie 1 min | Pól-pól, pól-zem | kV | 65 |
| Cez izolačnú vzdialenosť | kV | 79 | |
| Odolné napätie bleskového impulzu (špičkové) | Pól-pól, pól-zem | kV | 125 |
| Cez izolačnú vzdialenosť | kV | 145 | |
| Úroveň ochrany | IP4X pre kryt, IP2X pre izoláciu miestnosti a vypnutej miestnosti ističa | ||
| Poznámka: skratová kapacita CT by sa mala posudzovať samostatne. | |||
1. Názov projektu: Modernizácia systému distribúcie energie pre uhoľnú baňu
2. Klient: Veľká uhoľná ťažobná skupina v Shanxi, Čína
3. Výzvy projektu: Drsné podzemné prostredie s vysokou prašnosťou a úrovňou vibrácií, vyžadujúce stabilné a spoľahlivé napájanie pre dopravníky, čerpadlá a ventilačné zariadenia.
4. Riešenie: Nasadenie 18 nízkonapäťových rozvádzačov Usune GGD pre hlavný rozvod energie a zónové napájanie distribúcia.
5. Výsledky projektu:
- Spoľahlivosť: Stabilná prevádzka počas 24 po sebe nasledujúcich mesiacov bez akýchkoľvek neplánovaných odstávok.
- Bezpečnosť: Krytie IP23 a robustné blokovacie zariadenia úplne eliminujú nehody v oblasti elektrickej bezpečnosti.
- Zlepšenie účinnosti: Stabilné napájanie znižuje poruchovosť zariadenia o 65%.
- Optimalizácia údržby: Dizajn ľahko prístupných komponentov znižuje čas údržby o 50 %.

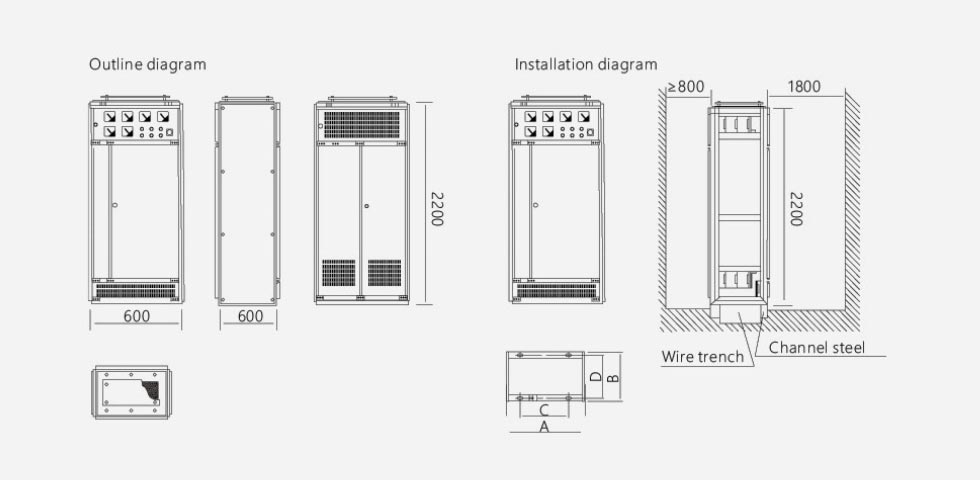

| Kód produktu | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Odpoveď: Štandardný dizajn je vhodný pre nadmorské výšky ≤ 1000 m. Môžu byť verzie vhodné do nadmorských výšok do 2000 m prispôsobené po potvrdení výrobcu.
Odpoveď: Tento produkt je určený na použitie v interiéri (vhodné pre prostredia so znečistením úrovne 3). Pre vonkajšie alebo vysoké korozívne aplikácie, kontaktujte Usune pre prispôsobené nátery alebo vylepšené hodnoty ochrany.
Odpoveď: Produkt je v súlade s normami IEC 439, GB 7251, GB/T 14048.2 a ISO. V prípade protichodné normy, bude uprednostnený vyšší štandard.
Záverom možno povedať, že nízkonapäťový rozvádzač Usune GGD je vysokovýkonný a vysoko spoľahlivý rozvod energie riešenie. Ako popredný výrobca a dodávateľ v Číne, Usune integruje pokročilé koncepty dizajnu, prísne kontrola kvality a rozsiahle priemyselné skúsenosti využívajúce svoje moderné výrobné zariadenia na poskytovanie bezpečných, efektívne a odolné produkty a služby na distribúciu energie pre rôzne scenáre na celom svete, vrátane energie závody, priemyselné zariadenia a komerčné budovy.
