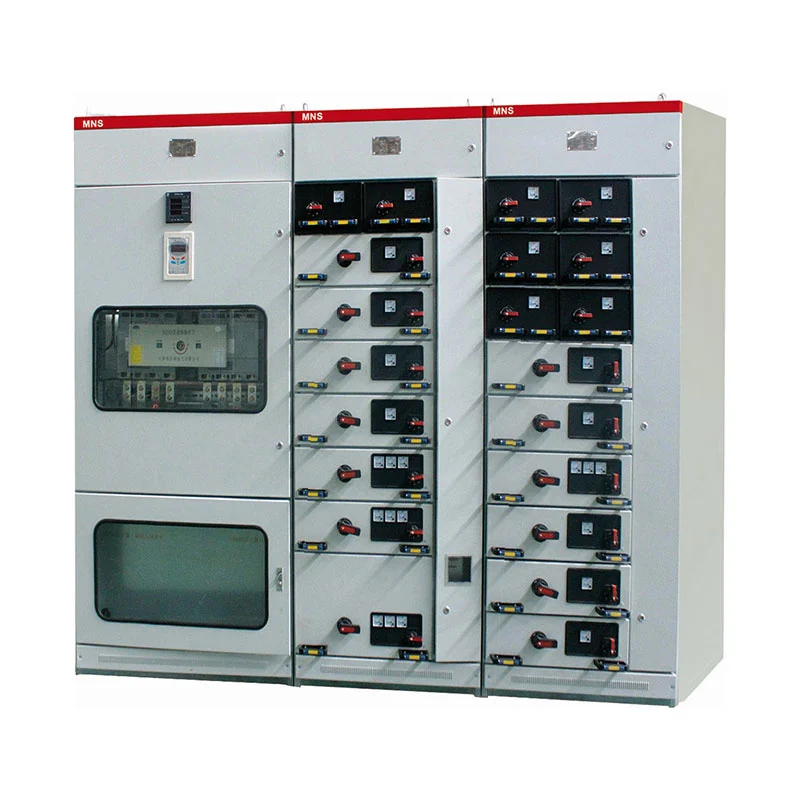

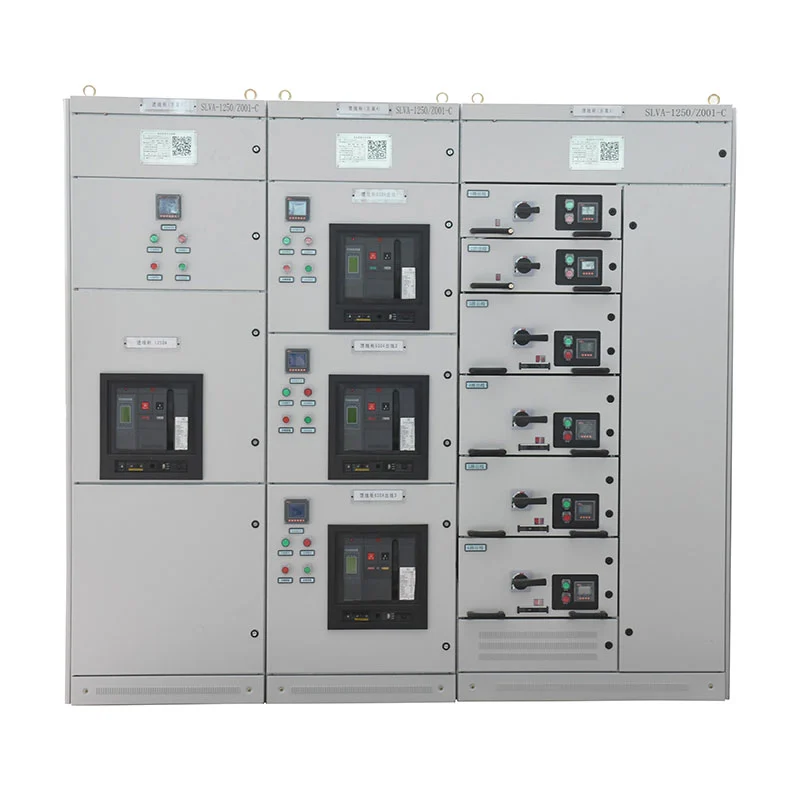

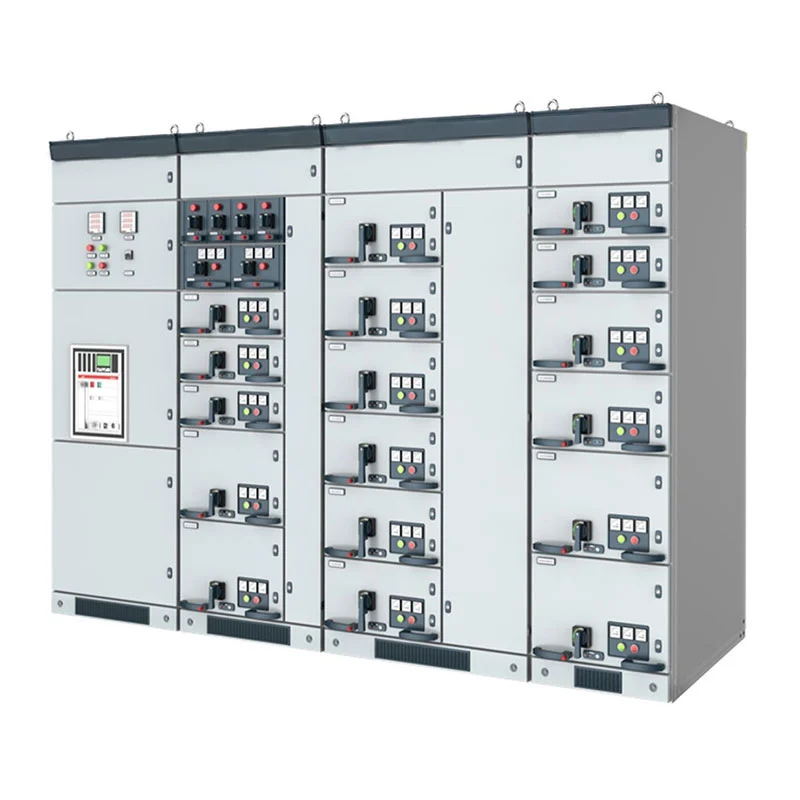

Nízkonapäťová zásuvková skriňa rozvádzača

Nízkonapäťový zásuvkový rozvádzač, navrhnutý pre systémy AC 50–60 Hz s menovitým pracovným napätím do 660 V možno nakonfigurovať na distribúciu energie, riadenie motora a kompenzáciu účinníka. Je vhodný pre priemyselné závody, elektrárne, petrochemické projekty, dopravná infraštruktúra, komerčné budovy, a iné nízkonapäťové elektrické systémy.

Prečo je dizajn zásuvky dôležitý

V bežnej pevnej rozvodnej skrini sú elektrické obvody relatívne závislé od celkovej skrine usporiadanie. Keď zariadenie obsahuje veľa nezávislých záťaží, môže to viesť k riadeniu okruhu a budúcnosti modifikácia zložitejšia.

Konfigurácia zásuvkového typu rozdeľuje elektrické funkcie na jednotlivé jednotky. Každá zásuvka môže zodpovedať a špecifický podávač, motor alebo elektrickú záťaž, čo umožňuje organizovať celkovú skrinku podľa aktuálnej situácie distribučná štruktúra.

Pre továrne a veľké zariadenia to znamená, že rozvádzač možno plánovať skôr podľa elektrickej záťaže jednoducho okolo fyzických rozmerov skrine.

Riadenie okruhu po okruhu

Štruktúra zásuvky umožňuje priradenie rôznych okruhov k samostatným funkčným jednotkám.

Napríklad výrobné zariadenie môže mať nezávislé okruhy pre motory dopravníkov, čerpadlá, ventilátory, pomocné zariadenia stroje, osvetlenie a všeobecný rozvod energie. Tieto okruhy môžu byť usporiadané podľa ich individuálnych vlastností elektrické požiadavky.

Táto štruktúra pomáha operátorom identifikovať vzťah medzi každým okruhom a jeho pripojeným zariadením, čo je obzvlášť cenné vo veľkých elektrických miestnostiach s početnými výstupnými napájačmi.

Rôzne zaťaženie, rôzne zásuvky

Nie každá elektrická záťaž má rovnakú spotrebu energie. Malý pomocný motor a vysokovýkonný produkčný motor môže vyžadovať rôzne spínacie a ochranné opatrenia.

Nízkonapäťová zásuvková skriňa rozvádzača preto môže používať veľké a malé zásuvky pre rôzne obvody požiadavky. Konfiguráciu zásuvky je možné určiť podľa výkonu motora, kapacity podávača a počtu obvodov v rámci projektu.

To poskytuje elektrotechnikom väčšiu voľnosť pri príprave rozloženia skrine.

Organizácia motorových okruhov

V priemyselných zariadeniach môže riadenie motora predstavovať významnú časť nízkonapäťovej elektriny systému.

Konfigurácia MCC sa skladá z veľkých a malých zásuviek, pričom hlavné spínacie zariadenie každého okruhu používa a istič s vysokou vypínacou schopnosťou alebo otočný spínač záťaže s poistkou.

Toto usporiadanie je možné aplikovať na okruhy obsluhujúce čerpadlá, kompresory, ventilátory, dopravníky, výrobné stroje a iné motorom poháňané zariadenia.

Oddelenie týchto motorových obvodov do vyhradených funkčných jednotiek tiež pomáha zjednodušiť elektrický vzťah medzi jednotlivými motormi a ich príslušnými podávačmi.

Usporiadanie rozvodu energie

Skriňa Power Distribution Center sa používa tam, kde je potrebné rozdeliť prichádzajúcu elektrickú energiu medzi viaceré nadväzujúce okruhy.

Konfigurácia PC môže obsahovať ističe série Emax, MT, 3WN, AH a ME v závislosti od schválených elektrické prevedenie.

Pri výbere by sa mal brať do úvahy menovitý prúd, skratová kapacita, charakteristiky podávača, koordinácia ochrany, a požiadavky pripojeného zariadenia.

Riadenie reaktívnej energie

Priemyselné systémy náročné na motor môžu generovať značný dopyt po jalovom výkone. Pre takéto inštalácie, účinník kompenzácia môže byť súčasťou nízkonapäťového elektrického dizajnu.

Kompenzačná skriňa môže byť nakonfigurovaná na manuálnu, automatickú alebo diaľkovú kompenzáciu účinníka.

Jeho konfiguráciu je možné určiť podľa charakteristiky zaťaženia zákazníka a elektrického manažmentu namiesto používania rovnakého systému odmeňovania pre každý projekt.

Kde sa to hodí

Zariadenie je možné prispôsobiť elektrickým systémom s rôznou štruktúrou zaťaženia.

Výrobné zariadenia

Továrne s viacerými výrobnými linkami môžu používať samostatné zásuvkové jednotky pre motory, pomocné zariadenia a všeobecne silové obvody.

Petrochemické závody

Čerpadlá, kompresory, ventilátory a ďalšie procesné zariadenia môžu byť usporiadané prostredníctvom vyhradených riadiacich obvodov motora.

Oceľ a metalurgia

Veľké výrobné zariadenia môžu využívať centralizovanú nízkonapäťovú distribúciu pre viacero vysokovýkonných zariadení a motorov podávače.

Dopravná infraštruktúra

Železničné zariadenia, terminály a podporná infraštruktúra môžu využívať skriňu na distribúciu energie zariadení a pomocné elektrické systémy.

Výškové budovy

Obchodné a obytné budovy môžu organizovať viacero nízkonapäťových napájačov v rámci centralizovanej distribúcie systému.

Energetické zariadenia

Elektrárne a energetické projekty môžu konfigurovať funkcie distribúcie, riadenia motora a kompenzácie ich pomocné elektrické záťaže.

Technické údaje

Pracovné prostredie

Štandardné prevádzkové prostredie by malo mať teplotu okolia medzi -5 °C a +40 °C s priemerom teplota počas 24 hodín nepresahujúca +35°C.

Pri maximálnej teplote okolia +40°C by relatívna vlhkosť nemala prekročiť 50%. Vyššia vlhkosť môže byť prijateľná pri nižších teplotách, napríklad až 90 % pri +20 °C. Z dôvodu kondenzácie treba brať do úvahy kolísanie teploty môže dôjsť.

Štandardná nadmorská výška je ≤ 2000 m.

Počas prepravy a skladovania zariadenie odoláva teplotám od -25 °C do +55 °C, s krátkodobým vystavenie až +70°C po dobu nepresahujúcu 24 hodín.

Špeciálne aplikácie, vrátane pobrežných ropných vrtných platforiem a jadrových elektrární, si vyžadujú samostatné technické vybavenie hodnotenie a dohoda medzi výrobcom a konečným užívateľom.

Referencia projektu

Projekt štartu rakiet Cas-space

Cas-space Rocket Launch Project je inžinierska referencia pre elektrické zariadenia Usune.

Infraštruktúra odpaľovania rakiet obsahuje rôzne podporné elektrické záťaže, vrátane systémov vybavenia, pomocných zariadení a infraštruktúrnych služieb. Takéto zariadenia vyžadujú jasnú organizáciu okruhu a spoľahlivosť elektrické rozvody na podporu rôznych prevádzkových oblastí.

Zariadenie Usune bolo aplikované ako súčasť elektrického systému projektu, poskytujúce praktické skúsenosti so zásobovaním rozvádzače pre špecializovanú infraštruktúru.

Projekt tiež demonštruje dôležitosť prispôsobenia konfigurácie skrine skutočnej elektrickej architektúre zariadenia namiesto spoliehania sa na jednotné usporiadanie.

Kvalita a súlad

Systém výroby a riadenia spoločnosti Usune je podporovaný normami ISO 9001, ISO 14001 a ISO 45001.

Zariadenie je vyrobené v súlade s platnými požiadavkami IEC a GB, vrátane GB 7251.1, JB/T 9961 a príslušné medzinárodné požiadavky na nízkonapäťové rozvodné a riadiace zostavy.

Pred odoslaním sa hotová skriňa podrobuje výrobnej kontrole a rutinnému testovaniu. Príslušné správy o skúškach a technickú dokumentáciu je možné dodať podľa požiadaviek projektu.

Konfigurácia pred nákupom

Pre obstarávacie tímy je najdôležitejším krokom potvrdenie elektrickej konfigurácie pred výrobou.

Nízkonapäťová zásuvková skriňa rozvádzača by sa mala vyberať podľa skutočného zoznamu zaťaženia, nie iba menovité napätie skrine.

Usune odporúča potvrdiť:

Poskytnutie týchto podrobností počas fázy cenovej ponuky umožňuje Usune pripraviť konfiguráciu, ktorá lepšie zodpovedá konfigurácii skutočný elektrický systém zákazníka.

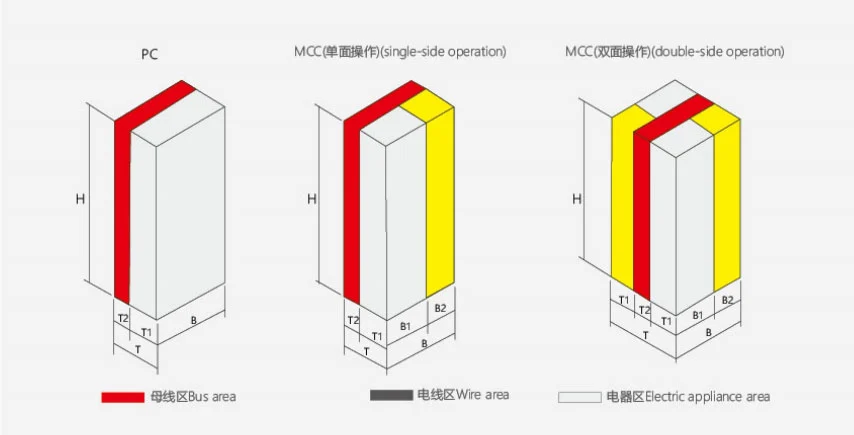

Vonkajší rozmer produktu

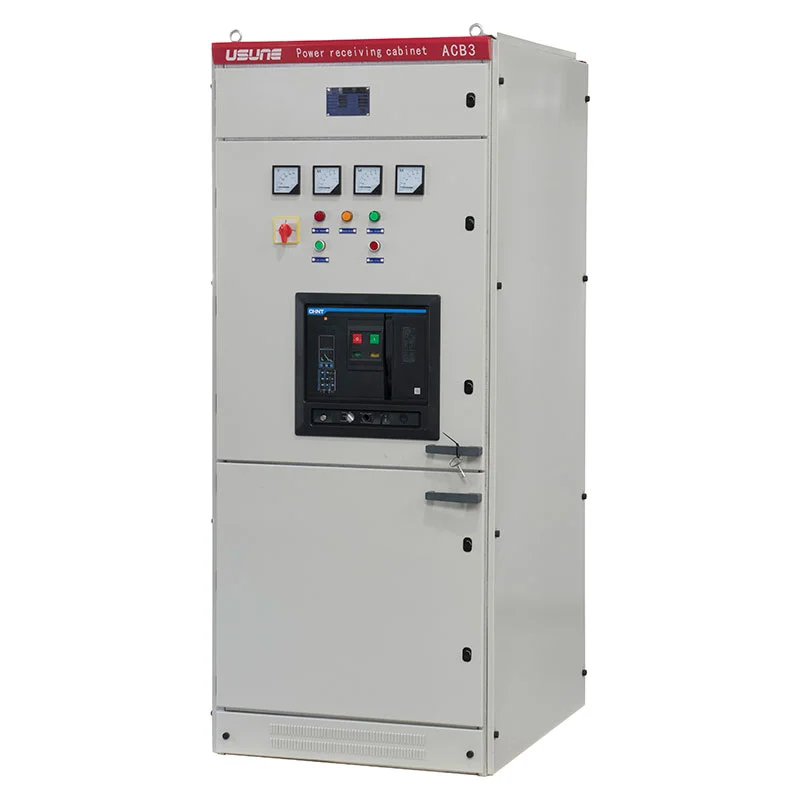

Skriňa rozvodného centra (PC).

B Skriňa riadiaceho centra motora (MCC).

Továrenská výroba

Skriňa je zmontovaná vo výrobnom závode pomocou štandardizovaných konštrukcií skrine a funkčných komponentov.

Výrobný proces zahŕňa kontrolu komponentov, konštrukčnú montáž, inštaláciu zásuviek, elektrické vedenie, kontrola funkčnej jednotky a rutinné testovanie.

Tento továrenský montážny proces umožňuje kontrolu finálnej konfigurácie skrine oproti schválenej technické požiadavky pred odoslaním.

FAQ

Aké napätie zvládne skrinka?

Zariadenie je určené pre AC systémy s menovitým pracovným napätím 660V a nižším.

Prečo používať konfiguráciu zásuvkového typu?

Usporiadanie zásuviek umožňuje organizovať jednotlivé elektrické obvody ako samostatné funkčné celky, ktoré môžu zjednodušiť správu a konfiguráciu veľkých distribučných systémov.

Dajú sa veľké a malé zásuvky kombinovať?

áno. Konfigurácia MCC môže používať veľké aj malé zásuvky podľa kapacity motora a požiadaviek okruhu.

Aké zariadenia je možné nainštalovať do PC skrinky?

V konfigurácii PC je možné použiť ističe série Emax, MT, 3WN, AH a ME podľa schváleného projektu dizajn.

Je vhodný na ovládanie motora?

áno. Sekcia MCC je špeciálne navrhnutá pre viacero motorových okruhov a môže byť konfigurovaná s rôznymi zásuvkami veľkosti.

Podporuje kompenzáciu účinníka?

áno. Manuálne, automatické a diaľkové funkcie kompenzácie je možné nakonfigurovať podľa požiadaviek projektu.

Aké certifikácie má Usune?

Usune pôsobí v rámci systémov riadenia ISO 9001, ISO 14001 a ISO 45001. Výrobky sú vyrábané podľa príslušné normy IEC a GB, pričom pre príslušné konfigurácie je k dispozícii certifikácia CE.

Môže Usune prispôsobiť skrinku?

áno. Množstvo zásuviek, usporiadanie obvodu, výber ističa, konfigurácia MCC a funkcie kompenzácie môžu byť určené podľa elektrotechnických požiadaviek zákazníka.

Aké informácie by mali byť poskytnuté pre cenovú ponuku?

Najužitočnejšie informácie zahŕňajú napätie systému, vstupný prúd, počet podávačov, množstvo motora a menovité hodnoty, úroveň skratu, požiadavky na kompenzáciu, prostredie inštalácie a elektrický jednovodičový diagram.

Usune Project Support

Usune poskytuje nízkonapäťové rozvádzače pre elektrické systémy, kde je potrebné zorganizovať viacero napájacích obvodov v centralizovanom kabinete.

Pre zákazníkov, ktorí získavajú nízkonapäťovú zásuvkovú skriňu rozvádzača, môže Usune vyhodnotiť elektrické zaťaženie štruktúru, vyberte vhodné konfigurácie zásuviek, koordinujte výber komponentov, kompletnú továrenskú montáž a testovanie a poskytnúť technickú dokumentáciu na dodanie projektu.
