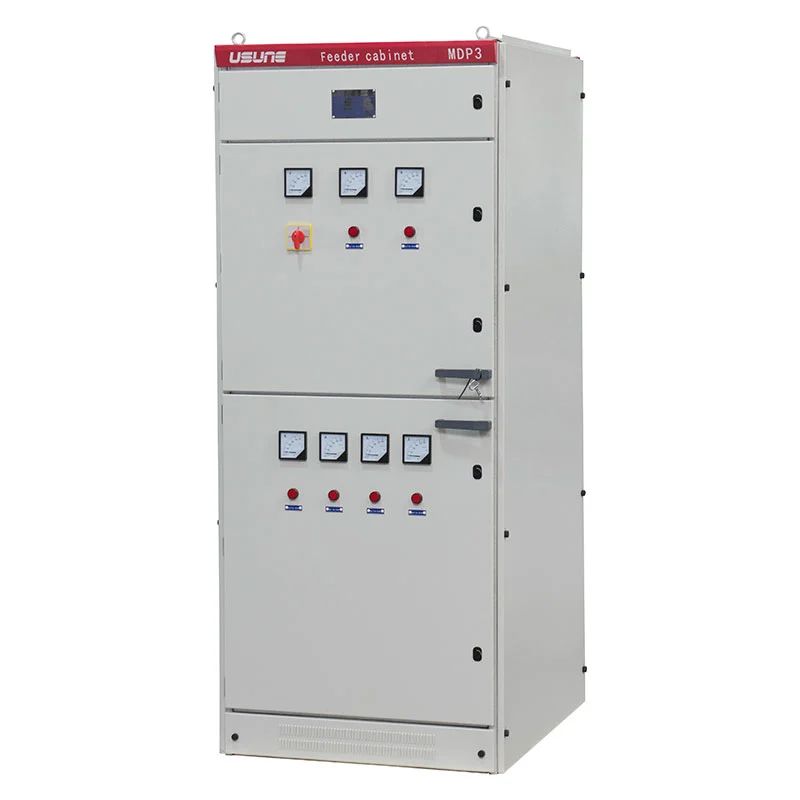

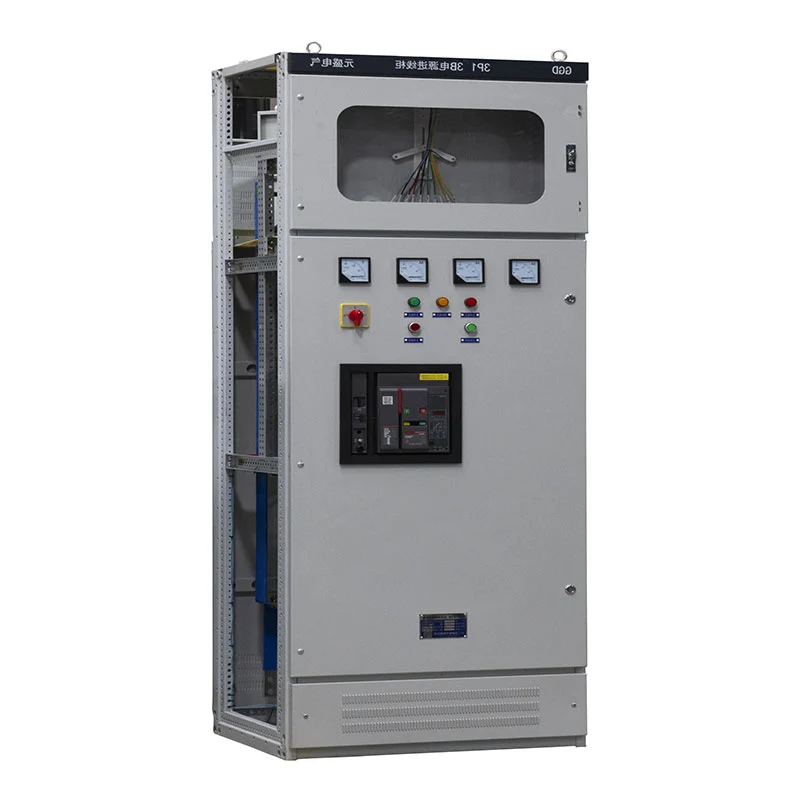

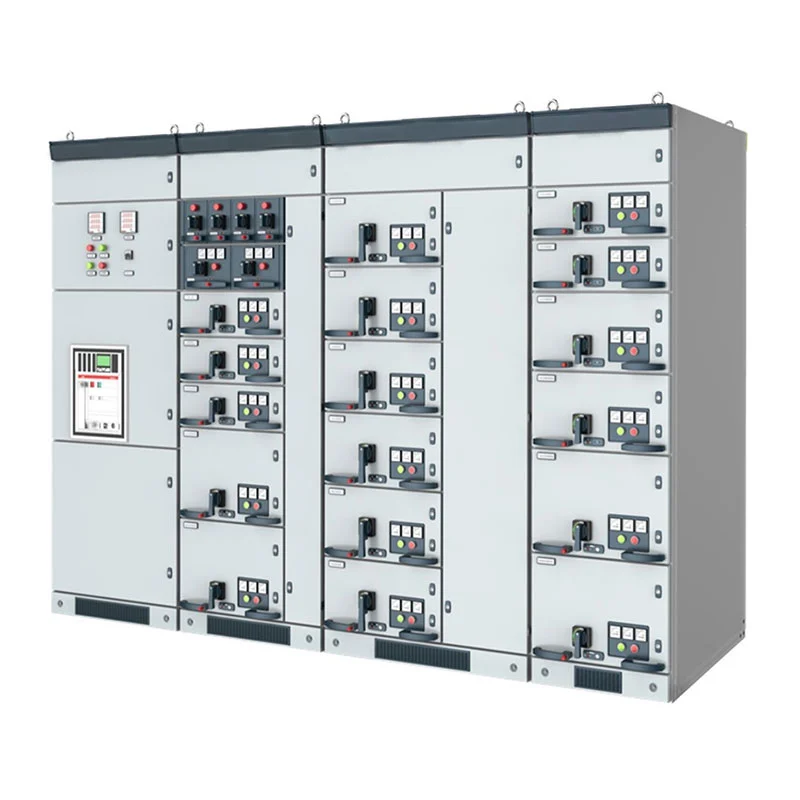

Nízkonapäťový distribučný panel GGD je navrhnutý pre aplikácie distribúcie energie v interiéri s menovitou frekvenciou 50Hz a menovité pracovné napätie do 380/400V. Jeho skriňová konštrukcia, medené prípojnice, riadiace obvody a ochrana komponenty je možné konfigurovať podľa požiadaviek projektu. Riešenie je vhodné pre elektrárne, rozvodne, továrne, banské podniky, obchodné budovy a iné elektrické rozvodné zariadenia.
Nízkonapäťový distribučný panel GGD je navrhnutý ako centralizovaná nízkonapäťová distribučná jednotka. Môže prijímať elektrickú energiu z nadradeného systému a distribuovať ju do viacerých výstupných obvodov pre zariadenia, osvetlenie, motory a iné záťaže.
Skriňa môže byť usporiadaná ako vstupná skriňa, výstupná rozvodná skriňa, skriňa kompenzácie kondenzátora alebo iné konfigurácie podľa elektrickej jednolinkovej schémy. To uľahčuje integráciu do systému rôzne priemyselné a obchodné distribučné siete.
Vnútorné usporiadanie oddeľuje hlavné elektrické komponenty a riadiace rozvody podľa projektu. Univerzálne ističe, tvarované ističe, miniatúrne ističe, stýkače, relé, merače a ostatné komponenty je možné zvoliť podľa požadovaných funkcií obvodu.
Pre projekty vyžadujúce prispôsobené značky alebo špecifikácie komponentov môže Usune koordinovať výber komponentov s kupujúcim pred výrobou.
Rám skrine a priečky sú vyrobené z oceľového plechu valcovaného za studena. Hrúbka referenčnej dosky je ≥2 mm, s upravenými hranami, aby sa znížili ostré hrany počas prevádzky a údržby.
Konštrukcia skrine je navrhnutá tak, aby poskytovala dostatočnú mechanickú pevnosť pre bežnú prevádzku a zároveň umožňovala prístup na kontrolu, zapojenie a výmenu komponentov. Predné a zadné dvere sú usporiadané prakticky prevádzku a údržbu.
Pre hlavné a odbočné prípojnice sa používa elektrolytická meď. Izolačné a tepelne zmrštiteľné ochranné materiály môžu byť aplikovaný na systém prípojníc, aby sa zachoval požadovaný dielektrický výkon.
Pre usporiadanie prípojníc je zabezpečená identifikácia fáz, zatiaľ čo spoje prípojníc sú spracované podľa požadovaný spôsob elektrického pripojenia. V prípade potreby je možné medzi prípojnicemi zabezpečiť aj flexibilné prípojnicové spojenie most prichádzajúcej zbernice a hlavný istič.
Vyhradená medená zbernica PE je usporiadaná pozdĺž smeru montáže skrine. Komponenty vyžadujúce uzemnenie môžu byť pripojený cez systém PE, s uzemňovacími svorkami určenými na pripojenie k externej uzemňovacej sieti.
Káblový priestor môže tiež vyhradiť dostatočný priestor pre káblové hlavy a súvisiacu inštaláciu prúdového transformátora podľa výkresu projektu.
Vstupné skrine môžu byť vybavené univerzálnymi ističmi a zodpovedajúcimi ochrannými funkciami. The dodávaná konfigurácia môže obsahovať elektrické ističe s podpäťovou vypínacou ochranou a funkcie časového oneskorenia podľa elektrického návrhu.
Konfigurácia ochrany a riadenia je určená požiadavkami projektu a nie je obmedzená na jednu pevná kombinácia komponentov.
Výstupné okruhy môžu byť usporiadané pre rôzne záťaže a požiadavky na rozvody. Ističe, stýkače, tepelné relé a svorkovnice je možné zvoliť podľa menovitého prúdu a požiadaviek na ovládanie každého z nich podávač.
Usporiadanie skrinky podporuje jasnú identifikáciu obvodov s číslami zariadení a štítkami zapojenia umiestnenými pre jednoduchšie kontrola a údržba.
Pre motorové aplikácie môže skriňa integrovať obvody riadenia motora s príslušným spínaním a ochranou komponentov. Signalizačné kontrolky štart/stop a identifikácia okruhu môžu byť usporiadané na paneli skrinky operátori rýchlo identifikujú jednotlivé motorové okruhy.
Sekundárne riadiace obvody sú zapojené podľa schválených elektrických výkresov. Pružné vodiče sú usporiadané v organizovaných zväzkoch, s príslušnou izoláciou a objímkami používanými tam, kde rozvody prechádzajú cez pohyblivé resp mechanicky exponované oblasti.
Referenčné prierezy zahŕňajú 1,5 mm² pre riadiace obvody a obvody striedavého napätia a 2,5 mm² pre obvody striedavého prúdu, podľa konečného elektrického návrhu.
Svorkovnice používajú súčiastky spomaľujúce horenie, pričom vodiče sú identifikované podľa číslovania obvodov resp smer vodiča znázornený na výkresoch. Ručne písané vnútorné štítky sa vyhýbajú; čísla obvodov a vybavenie identifikácie sú vytlačené alebo vyrazené za tepla pre jasnejšiu dlhodobú údržbu.
Nízkonapäťový distribučný panel napájania GGD je navrhnutý podľa nasledujúcich referenčných parametrov:
| Položka | Špecifikácia |
| Typ produktu | Nízkonapäťový distribučný panel GGD |
| Menovité napätie | 0,4 kV |
| Menovitá frekvencia | 50 Hz |
| Rated Current | Až 3150A |
| Stupeň ochrany | IP23 |
| Inštalácia | Vnútorný |
| Úroveň znečistenia | Úroveň 3 |
| Nadmorská výška | ≤ 1000 m |
| Teplota okolia | -10°C až +40°C |
| Denná priemerná relatívna vlhkosť | ≤ 95 % |
| Priemerná mesačná relatívna vlhkosť | ≤ 90 % |
| Seizmická intenzita | Až do 8. magnitúdy |
Konečné elektrické parametre, rozmery skrine a výber komponentov sa určujú podľa schválených technický výkres a požiadavky na projekt.
| Model | Menovité napätie (V) | Menovitý prúd (A) | Menovitý skratový vypínací prúd (KA) | Menovitý krátkodobý výdržný prúd (1s) (kA) | Menovitý špičkový výdržný prúd (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600 (630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500 (1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Kód produktu | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
V továrňach, dielňach a banských zariadeniach môže panel distribúcie energie nízkeho napätia GGD slúžiť ako centrála distribučné miesto pre výrobné zariadenia, motory, osvetlenie a pomocné systémy.
Skriňu je možné nakonfigurovať pre komerčné rozvodné siete a rozvodné siete výškových budov s viacerými výstupmi obvody vyžadujú centralizovanú ochranu, meranie a riadenie.
Elektrárne a rozvodne môžu využívať zariadenia na nízkonapäťovú pomocnú distribúciu energie a za nimi elektrické systémy, s vnútornou konfiguráciou prispôsobenou jednoriadkovej schéme projektu.
Zariadenie je určené na vnútornú inštaláciu. Referenčná prevádzková teplota je -10°C až +40°C, s an nadmorskej výške do 1000 m.
Okolité prostredie by nemalo byť vystavené silným vibráciám, nárazom a korozívnym podmienkam. Keď špeciálne existujú environmentálne požiadavky, technické podmienky môžu medzi Usune a kupujúcim vopred prediskutovať výroby.
Počas inštalácie by sklon zariadenia voči vertikálnej rovine nemal presiahnuť 5°. Správna inštalácia pomáha udržiavať zarovnanie skrine, prevádzku dverí a spoľahlivosť elektrického pripojenia.
Dizajn a výroba nízkonapäťového distribučného panela GGD sa riadi príslušnými nízkonapäťovými rozvádzačmi požiadavky vrátane príslušných noriem GB a IEC. Dodávané zariadenie je možné vyrobiť podľa najnovšie platné projektové špecifikácie a schválenú technickú dokumentáciu.
Kľúčové referenčné normy zahŕňajú GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 a ďalšie použiteľné elektrické štandardy špecifikované projektom.
Výrobné a manažérske aktivity spoločnosti Usune sú podporované systémami ISO 9001, ISO 14001 a ISO 45001. Elektrické výrobky je možné dodať aj s CE certifikáciou spolu s príslušnou skúšobnou dokumentáciou podľa na konfiguráciu produktu.
| Porovnávacia položka | Nízkonapäťový distribučný panel GGD | Výsuvný spínací prístroj | Rozvodná skriňa pevného typu |
| Hlavný účel | Nízkonapäťový rozvod energie, riadenie a ochrana | Časté prepínanie a údržba okruhov | Základná distribúcia energie |
| Typické napätie | 0,4 kV | Nízke/stredné napätie v závislosti od konfigurácie | Nízke napätie |
| Štruktúra kabinetu | Pevná modulárna skriňa | Výsuvná konštrukcia zásuvky/vozíka | Pevná inštalácia |
| Prístup k okruhu | Údržba prednej a zadnej časti v závislosti od dizajnu | Rýchle stiahnutie funkčných jednotiek | Konvenčný prístup k údržbe |
| Flexibilita konfigurácie | Vysoká | Veľmi vysoká | Mierne |
| Prípojnicový systém | Medené hlavné a odbočné prípojnice | Priehradkové usporiadanie prípojníc | Medené alebo hliníkové prípojnice |
| Vhodné zaťaženie | Podávače, motory, osvetlenie, pomocné systémy | Viacnásobné podávače a obvody riadenia motora | Všeobecné distribučné zaťaženia |
| Prístup údržby | Kontrola a výmena komponentov | Vytiahnutie funkčnej jednotky pre údržbu | Údržba na úrovni komponentov |
| Prispôsobenie projektu | Jednoriadkový diagram a prispôsobenie na základe komponentov | Prispôsobenie konfigurácie zásuvky | Základné prispôsobenie konfigurácie |
| Typické aplikácie | Továrne, rozvodne, elektrárne, budovy | Priemyselné rozvody a riadenie motorov | Komerčná a univerzálna distribúcia |
Nízkonapäťový distribučný panel GGD je obzvlášť vhodný, keď projekt vyžaduje robustnú centralizáciu rozvodná skriňa s prehľadnou vnútornou štruktúrou, systémom medených prípojníc a flexibilným výberom prívodu, výstupné a riadiace obvody.
Pri projektoch, kde je primárnou požiadavkou rýchla výmena jednotlivých funkčných celkov, je výsuvný konfigurácia môže byť vhodnejšia. Pre jednoduchšie distribučné siete s menším počtom zmien okruhu, pevný typ skrinka môže poskytnúť priamočiarejšie riešenie.
Usune môže vybrať štruktúru skrine, ističe, usporiadanie prípojníc, ovládacie prvky a vnútorné rozvody podľa projektovej jednoriadkovej schémy a technických požiadaviek.
Nízkonapäťový panel distribúcie energie GGD bol spomenutý pre projekt štartu rakiet Cas-space, demonštrovanie jeho aplikácie v projektovom prostredí, kde sú štruktúrované nízkonapäťové rozvody a elektro spoľahlivosť zariadenia je dôležitá.
Zhejiang Usune Electric Co., Ltd. má viac ako 14 rokov skúseností v oblasti elektrických zariadení, podporované skúseným R&D tímom schopným vyvinúť konfigurácie podľa špecifických požiadaviek projektu.
Od výroby elektrických komponentov a skríň až po vnútornú kabeláž a konečnú kontrolu, Usune platí kontrolované výrobné postupy a postupy kontroly kvality. Štandardná dodacia lehota výroby je približne 15–20 dní v závislosti o konfigurácii a množstve objednávky.
Pre projekty vyžadujúce špecifické ističe, ovládacie prvky, rozmery skrine, usporiadanie prípojníc resp konfigurácie zapojenia, Usune môže vyvinúť zariadenie na základe jednoriadkovej schémy kupujúceho a technického špecifikácie.
Štandardné referenčné menovité napätie je 0,4 kV s menovitou frekvenciou 50 Hz. Konečné parametre závisia od projektu dizajn.
Dodávaná konfigurácia môže dosiahnuť 3150A v závislosti od zvoleného ističa, prípojnice a celkovej elektriky dizajn.
áno. Rozmery skrine, elektrické komponenty, vstupné a výstupné obvody, riadiace funkcie, prípojnica usporiadanie a ďalšie detaily je možné prispôsobiť podľa schválených výkresov.
Konfigurácia môže zahŕňať univerzálne ističe, ističe v tvare puzdra, miniatúrne ističe, stýkače, tepelné relé, merače a ďalšie komponenty podľa požiadaviek projektu.
Bežná doba výroby je približne 15–20 dní v závislosti od množstva a technickej konfigurácie.
áno. Usune môže poskytnúť OEM a prispôsobenie založené na projekte, vrátane špecifikovaných konfigurácií komponentov a zákazníka požiadavky.
Komponenty a zmontované skrine sú kontrolované počas výroby, po ktorej nasleduje rutinná kontrola a testovanie zásielka. Príslušná skúšobná dokumentácia môže byť dodaná podľa požiadaviek projektu.
