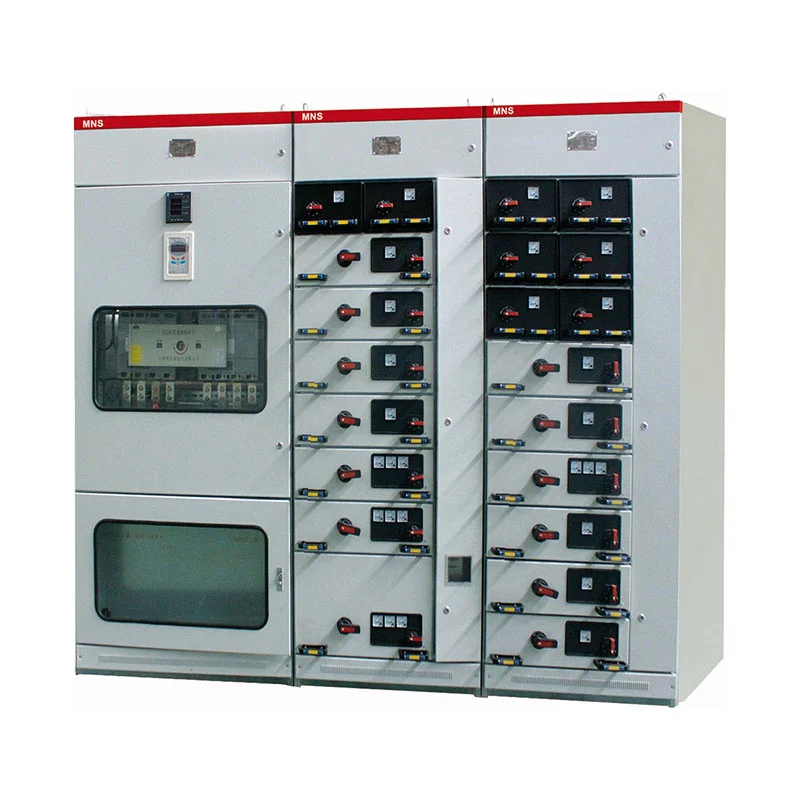

Nízkonapäťový výsuvný panel rozvádzača

Nízkonapäťový výsuvný rozvádzačový panel je vhodný najmä pre projekty, kde je viacero typov elektriky záťaže je potrebné riadiť z jedného centralizovaného nízkonapäťového distribučného systému. Namiesto použitia jedného pevného usporiadanie, skriňa môže byť nakonfigurovaná s jednotkami na rozvod energie, riadiacimi jednotkami motora a účinníkom kompenzačné funkcie podľa elektrickej schémy zákazníka.

Konfigurácia systému

Veľký nízkonapäťový elektrický systém bežne obsahuje rôzne typy záťaží. Výrobné zariadenia, motory, osvetlenie, pomocné zariadenia a reaktívne záťaže môžu vyžadovať rôzne ochranné a kontrolné opatrenia.

Usunov modulárny rozvádzač je preto možné konfigurovať podľa funkcie každého okruhu. Typický systém môže zahŕňať Power Distribution Center (PC) pre prichádzajúcu a výstupnú energiu, Motor Control Center (MCC) pre motor podávače a kompenzačná skriňa pre riadenie jalového výkonu.

Táto konfigurácia umožňuje elektrotechnikom vyvinúť rozvádzač okolo skutočnej štruktúry zaťaženia a projektu.

Distribúcia energie

PC skrinka je určená pre prijímaciu a distribučnú stranu nízkonapäťového systému.

V závislosti od požadovaných elektrických parametrov je možné do skrine umiestniť obvod série Emax, MT, 3WN, AH, ME ističe a iné kompatibilné komponenty podľa schváleného návrhu.

Distribučnú časť je možné použiť na napájanie nadväzujúcich výrobných liniek, transformátorov, pomocných zariadení, stavebné systémy a iné elektrické záťaže.

Pre projekty s viacerými podávačmi môže byť každý okruh usporiadaný podľa jeho menovitého prúdu a ochrany požiadavky, čo zjednodušuje organizáciu celkovej distribučnej siete.

Ovládanie motora

Motorové záťaže sú často jednou z najväčších komponentov priemyselných elektrických systémov. Čerpadlá, ventilátory, kompresory, dopravníky, obrábacie stroje a výrobné zariadenia môžu vyžadovať vyhradené obvody motora.

Konfigurácia MCC využíva veľké a malé zásuvky na prispôsobenie sa rôznym požiadavkám na podávač motora. Hlavný spínacie zariadenie pre každý okruh môže používať vysokovýkonný lisovaný istič alebo rotačnú záťaž vypínač s poistkou.

Toto usporiadanie umožňuje, aby boli obvody motora zoskupené oddelene od všeobecných obvodov distribúcie energie udržiavanie centralizovaného riadenia elektrického systému.

Kontrola účinníka

Priemyselné zariadenia s veľkým počtom motorov a indukčných záťaží môžu vyžadovať kompenzáciu jalového výkonu.

Usune môže nakonfigurovať kompenzačnú časť s manuálnymi, automatickými alebo diaľkovými funkciami kompenzácie účinníka. Vhodný spôsob ovládania je možné zvoliť podľa systému riadenia elektrického vedenia zákazníka.

Oddelením kompenzačného zariadenia od všeobecných distribučných a motorových obvodov môže byť usporiadanie skrine lepšie zodpovedajú celkovej stratégii správy napájania zákazníka.

Modulárne usporiadanie

Hlavnou hodnotou výsuvného nízkonapäťového systému nie je len samotná konštrukcia skrine, ale schopnosť organizovať rôzne elektrické funkcie v rámci jedného koordinovaného systému.

Konfigurácia PC

PC sekcia spracováva prichádzajúce napájanie a distribuuje elektrinu do nadväzujúcich napájačov. Jeho konfigurácia ističa je vybrané podľa aktuálnych požiadaviek systému a ochrany.

Konfigurácia MKC

Časť MCC je venovaná obvodom súvisiacim s motorom. Rôzne veľkosti zásuviek je možné usporiadať podľa motora hodnotenia a množstvá podávača.

Konfigurácia kompenzácie

Kompenzačná časť riadi jalový výkon a môže byť nakonfigurovaná na manuálnu, automatickú alebo diaľkovú prevádzku.

Tieto tri funkčné oblasti môžu byť navrhnuté samostatne alebo integrované do rovnakého nízkonapäťového rozvádzača podľa na požiadavky projektu.

Výber podľa zaťaženia

Výber nízkonapäťového rozvádzača by mal začať skôr elektrickými záťažami než skriňou vzhľad.

Pre projekt distribúcie energie musia inžinieri zvyčajne potvrdiť prichádzajúce napätie, menovitý prúd, počet výstupné podávače, úroveň skratu, kapacita motora a budúce požiadavky na rozšírenie.

Pre zariadenia náročné na motor sa počet a hodnotenie motorov stávajú dôležitými faktormi pri určovaní MCC konfigurácia.

Ak sú reaktívne záťaže významné, mala by byť tiež požadovaná kompenzačná kapacita a metóda kontroly zvážiť.

Tento prístup založený na záťaži pomáha zabezpečiť, aby konečná konfigurácia rozvádzača zodpovedala skutočnej prevádzke charakteristiky zariadenia.

Aplikácie

Nízkonapäťový výsuvný panel rozvádzača je možné nakonfigurovať pre rôzne priemyselné odvetvia a elektrické prostredia podľa požadovaných distribučných funkcií.

Priemyselná výroba

Továrne môžu používať konfigurácie PC a MCC na distribúciu energie do výrobných zariadení, motorov, pomocných systémov, a spracovateľské stroje.

Petrochemické zariadenia

Petrochemické závody majú zvyčajne množstvo motorom poháňaných systémov, ako sú čerpadlá, ventilátory a kompresory. Samostatné obvody riadenia motora môžu byť usporiadané v rámci sekcie MCC.

Hutnícke závody

Oceľové a hutnícke zariadenia často obsahujú vysokovýkonné motory a viaceré výrobné linky. Modulárny distribúcia umožňuje riadenie rôznych záťaží prostredníctvom vyhradených napájacích okruhov.

Dopravné zariadenia

Dopravná infraštruktúra môže využívať centralizovanú distribúciu nízkeho napätia pre napájanie zariadení, pomocné systémov, ventilačných zariadení a iných elektrických záťaží.

Obchodné budovy

Výškové budovy a obytné budovy môžu využívať nízkonapäťové rozvodné skrine pre centralizovaný napájač riadenie a zásobovanie elektrickými zariadeniami.

Energetické projekty

Zariadenia súvisiace s napájaním môžu kombinovať vstupnú distribúciu, výstupné napájače, obvody motora a jalový výkon kompenzácia v rámci integrovaného nízkonapäťového systému.

Prevádzkové podmienky

Štandardné vybavenie je navrhnuté pre okolitú teplotu od -5°C do +40°C, pričom priemerná teplota nie viac ako +35°C počas 24 hodín.

Štandardná nadmorská výška inštalácie je ≤ 2000 m. Okolitý vzduch by mal byť relatívne čistý a primeraný opatrenia by sa mali zvážiť tam, kde kolísanie vlhkosti a teploty môže spôsobiť kondenzáciu.

Na prepravu a skladovanie je použiteľný teplotný rozsah -25 °C až +55 °C, s krátkodobou expozíciou do +70°C maximálne 24 hodín.

Ak je zariadenie potrebné pre ropné plošiny na mori, jadrové elektrárne alebo iné špeciálne prostredia, prevádzkové podmienky by mali byť oddelene potvrdené medzi Usune a zákazníkom.

Technické špecifikácie

Konečné elektrické parametre by mali byť potvrdené podľa jednoriadkovej schémy zákazníka, zoznamu záťaže, požiadavky na ochranu a podmienky inštalácie.

Technické úvahy

Pre obstarávacie tímy výber nízkonapäťovej skrine rozvádzača iba podľa menovitého napätia a prúdu nemusí byť dostatočný.

Počet výstupných obvodov, množstvo podávača motora, jednotlivé menovité hodnoty motora, požiadavky na skrat, kapacita vstupného napájania a požiadavky na kompenzáciu môžu ovplyvniť konečnú konfiguráciu skrine.

Usune môže skontrolovať elektrické požiadavky zákazníka a odporučiť vhodnú kombináciu PC, MCC a kompenzačné funkcie.

Tento prístup je obzvlášť užitočný pre priemyselné projekty, kde sa rozvádzač musí prispôsobiť viacerým typy elektrických záťaží, než aby slúžili len ako konvenčné rozvodné skrine.

Referencia projektu

Projekt štartu rakiet Cas-space

Projekt Cas-space Rocket Launch Project je jedným z projektových referencií spojených s elektrickým zariadením Usune.

Raketové odpaľovacie zariadenia obsahujú komplexné podporné elektrické systémy a vyžadujú si organizovanú distribúciu energie zariadenia, pomocné zariadenia, systémy súvisiace s riadením a zaťaženie infraštruktúry.

V takomto prostredí sa musí elektrický rozvodný systém prispôsobiť rôznym charakteristikám zaťaženia udržiavanie prehľadnej organizácie okruhu. Nízkonapäťový rozvádzač Usune bol použitý ako súčasť projektu usporiadanie elektrického zariadenia.

Projekt demonštruje aplikáciu elektrického zariadenia Usune v špecializovanej infraštruktúre, kde je napájanie požiadavky na rozvody presahujú rámec bežných komerčných alebo priemyselných budov.

Výber produktu

Pred objednaním nízkonapäťového výsuvného rozvádzača by zákazníci mali zvyčajne poskytnúť nasledujúci projekt informácie:

Poskytnutie týchto podrobností vo fáze cenovej ponuky umožňuje spoločnosti Usune vyvinúť presnejšiu konfiguráciu rozvádzača a obmedziť zbytočné zmeny počas výroby.

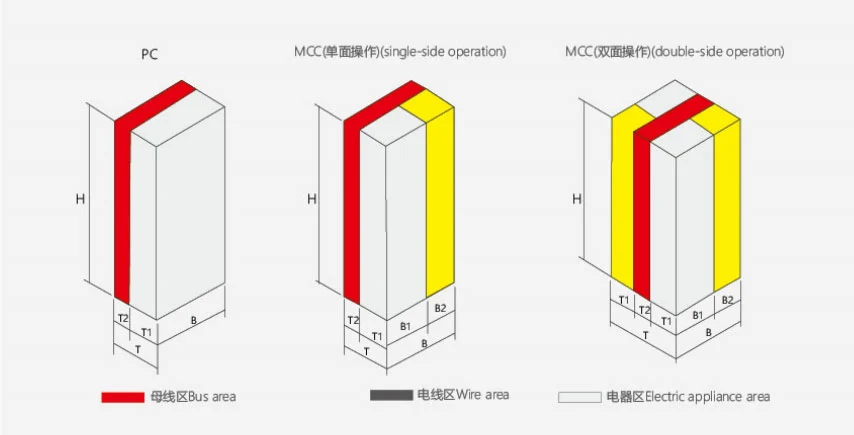

Vonkajší rozmer produktu

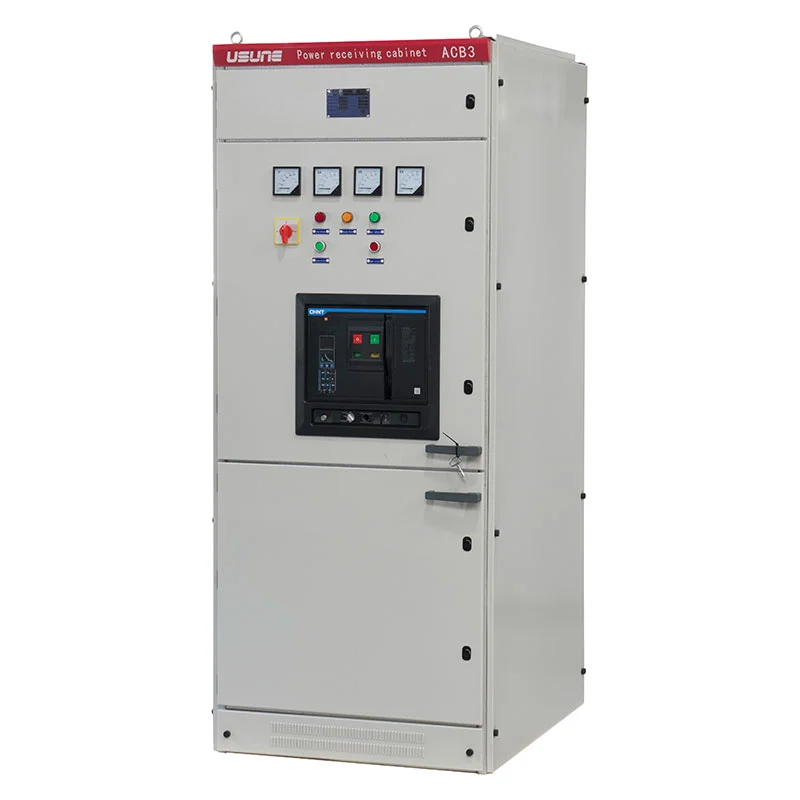

Skriňa rozvodného centra (PC).

B Skriňa riadiaceho centra motora (MCC).

Manažment kvality

Usune prevádzkuje svoje výrobné procesy a procesy riadenia kvality podľa noriem ISO 9001, ISO 14001 a ISO 45001.

Produkty sú vyvinuté a vyrobené s odkazom na príslušné normy IEC a GB. CE certifikácia je dostupné pre príslušné konfigurácie produktov a cieľové trhy.

Továrenská kontrola zahŕňa inštaláciu komponentov, montáž skrine, elektrické pripojenia, funkčné mechanizmy, a rutinné testovanie pred odoslaním.

Podľa požiadaviek projektu je možné poskytnúť príslušné technické dokumenty a správy o skúškach.

FAQ

Aké je menovité napätie systému?

Zariadenie je určené pre AC systémy s menovitým pracovným napätím 660V a nižším.

Aké funkcie je možné integrovať?

Systém môže integrovať funkcie distribúcie energie, riadenia motora a automatickej kompenzácie účinníka.

Čo je to PC skrinka?

PC skrinka sa primárne používa na príjem a distribúciu energie. Môže byť nakonfigurovaný s vhodným obvodom ističe podľa systémových požiadaviek.

Čo je skriňa MCC?

Skriňa MCC je určená na centralizované ovládanie a ochranu viacerých motorových okruhov. Môže použiť veľké a konfigurácie malých zásuviek.

Dá sa vybavenie prispôsobiť?

áno. Usune môže nakonfigurovať skriňu podľa jednoriadkovej schémy zákazníka, zoznamu zaťaženia, menovitých hodnôt motora, množstvo podávača a požiadavky na kompenzáciu.

Aké štandardy Usune dodržiava?

Usune pôsobí v rámci systémov riadenia ISO 9001, ISO 14001 a ISO 45001. Produkty sú navrhnuté podľa príslušné normy IEC a GB, pričom pre príslušné konfigurácie je k dispozícii certifikácia CE.

Môžu byť podporované špeciálne operačné prostredia?

Špeciálne prostredia, ako sú pobrežné plošiny a jadrové energetické zariadenia, si vyžadujú samostatné technické hodnotenie a dohoda pred výrobou.

Aké informácie sú potrebné pre cenovú ponuku?

Zákazníkom sa odporúča poskytnúť systémové napätie, vstupný prúd, množstvo podávača, informácie o motore, úroveň skratu, požiadavky na kompenzáciu, diagram s jedným vedením a prostredie inštalácie.

Poskytuje Usune správy o testoch?

áno. Pred odoslaním sa vykonáva továrenská kontrola a rutinné testovanie a môžu byť k dispozícii príslušné správy o testoch poskytované podľa požiadaviek projektu.

Využite schopnosť zásobovania

Usune sa zameriava na nízkonapäťové elektrické zariadenia a poskytuje projektovo orientované konfigurácie rozvádzačov pre priemyselné, obchodné, energetické, dopravné a špecializované infraštruktúrne aplikácie.

Zákazníkom, ktorí si zakúpia nízkonapäťový výsuvný panel rozvádzača, môže Usune podporiť tento proces z elektrickej siete potvrdenie parametrov a konfigurácia skrine na výrobnú kontrolu a dokumentáciu o odoslaní, poskytovanie a praktické riešenie založené na skutočnom elektrickom systéme namiesto použitia rovnakej konfigurácie pre každý projekt.
