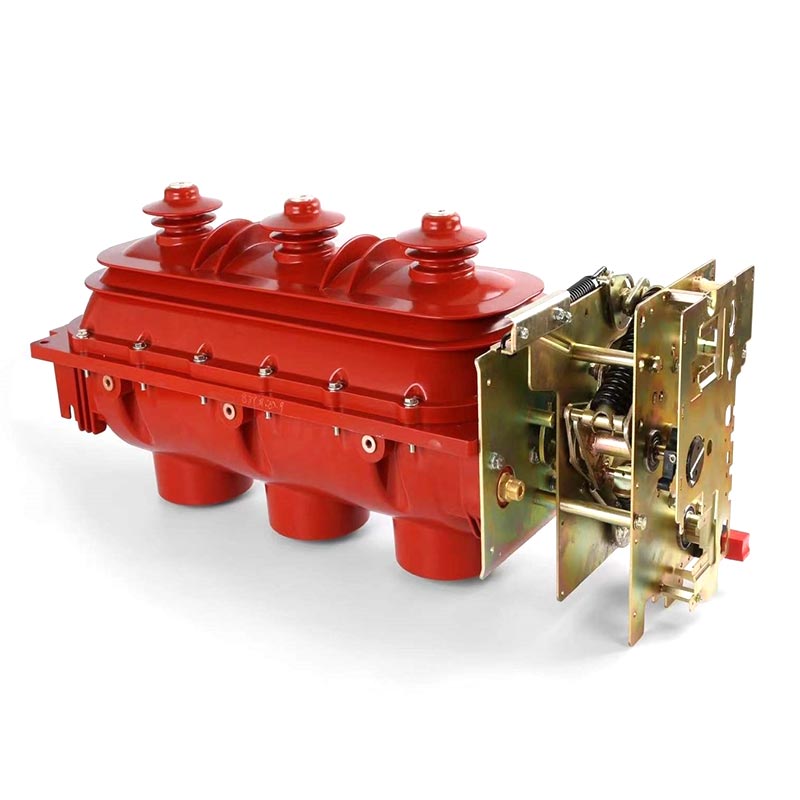

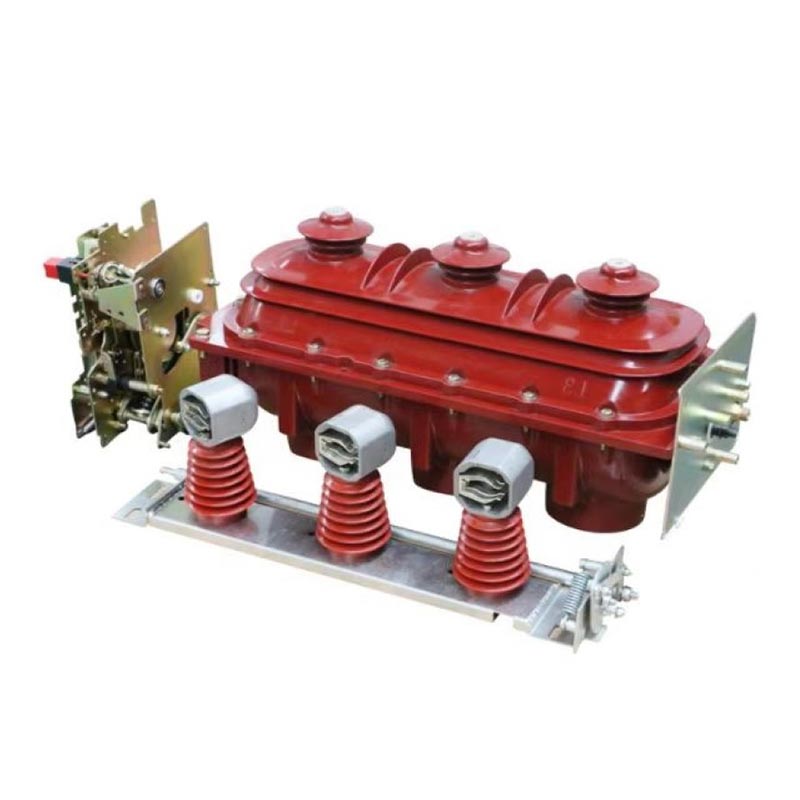

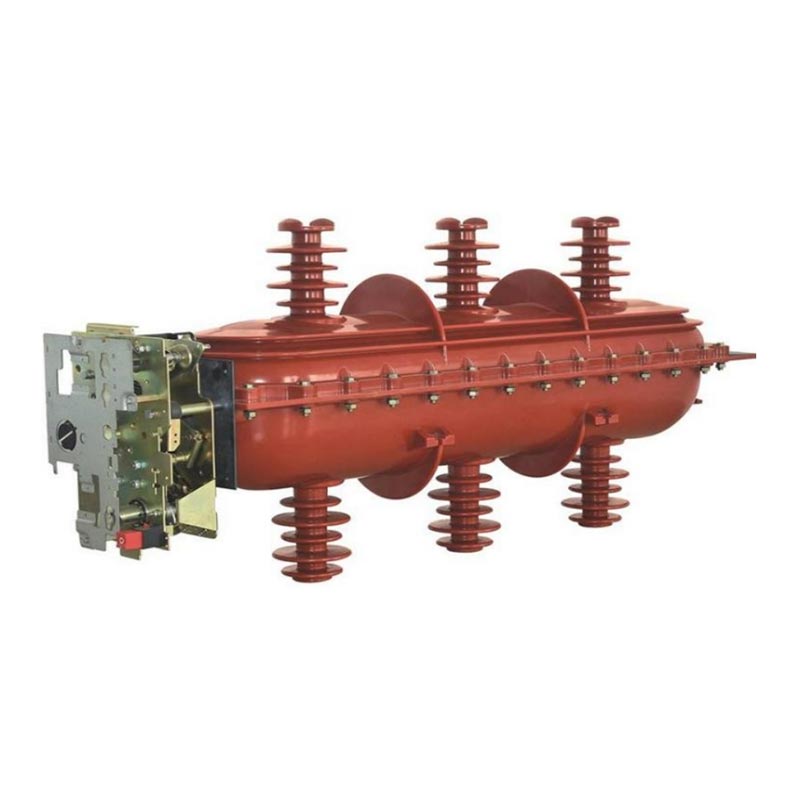

Usune FLN36-40.5 Vnútorný spínač prerušenia záťaže je základná vysokonapäťová elektrická súčiastka vyvinutá nezávisle a vyrobené spoločnosťou Zhejiang Usune Electric. Je špeciálne navrhnutý pre bezpečný a efektívny výkon distribučných potrieb scenárov menovitého napätia 35 kV a je kľúčovým zariadením v modernej distribúcii energie systémy, zvlášť vhodné pre kruhové siete a duálne radiálne napájacie systémy, ktoré zohrávajú zásadnú úlohu pri zabezpečovaní stabilný a bezpečný prenos a distribúcia energie. Tento produkt môže nezávisle zapínať a vypínať záťažové prúdy a preťažené prúdy, alebo sa môže kombinovať v sérii s prúdovo obmedzujúcou poistkou, ktorá nahradí istič. Spínač záťaže zvláda spínanie rôznych záťažových prúdov, zatiaľ čo poistka obmedzujúca prúd zvláda vypínanie silných preťažených prúdov a skratových prúdov, čím sa dosiahne viacúrovňová ochrana energetického systému. Jeho kompaktná konštrukcia, jednoduchá inštalácia a bezúdržbová prevádzka z neho robia ideálny produkt pre mestskú rozvodnú sieť modernizácie a optimalizácie distribúcie priemyselnej energie.
Vnútorný spínač prerušenia záťaže využíva dvojitú, trojpolohovú, rotačnú pohyblivú kontaktnú štruktúru vybavenú trojpolohová zhášacia komora (otvorená-uzavretá-zem), ktorá zabezpečuje plynulé spínanie pri rôznych prevádzkach podmienky a zlepšenie stability systému. Celkový dizajn trojfázovej inštalácie ponúka dobrú synchronizáciu, menej komponentov a pohodlné uvedenie do prevádzky a inštalácia, čím sa znižuje náročnosť výstavby na mieste a údržbu.
Prepínač používa horný a spodný odliatok z epoxidovej živice na utesnenú montáž. Hlavný obvod a uzemnenie obvodový systém sú všetky umiestnené v plášti, účinne izolujú vonkajšie prostredie a zabraňujú vzniku prachu a korózii z vlhkosti. Vysoká izolačná pevnosť v miestach zlomu a veľká povrchová vzdialenosť tienenie vyrovnávajúce napätie na výstupných svorkách ďalej zvyšuje spoľahlivosť izolácie a spĺňa požiadavky vysoké požiadavky na rozvody elektrickej energie.
Vynikajúci bezpečnostný výkon. V prípade poruchy vnútorného oblúka slabá zadná stavba vonkajšieho plášťa praskne a otvorí sa tlakový poistný ventil v hornej časti skrine, čím sa vytlačí pretlakový prúd vzduchu mimo skrinky, čím sa zabráni poškodeniu zariadenia a ohrozeniu osobnej bezpečnosti. Vybavené päťstupňovým blokovaním funkcie, zásadne eliminuje nesprávnu obsluhu, zaisťuje bezpečnosť obsluhy a zariadení.
Vnútorný spínač prerušenia záťaže podporuje ručné aj elektrické prevádzkové režimy a flexibilne sa prispôsobuje miestu požiadavky, ponúka pohodlie a spoľahlivosť. Prijíma bezúdržbový dizajn s dlhou elektrickou a mechanická životnosť, čím sa znížia neskoršie náklady na údržbu. Celý rozvádzač je vyrobený z hliníka a zinku doska, ponúkajúca odolnosť proti korózii a vysokú mechanickú pevnosť, vhodná pre rôzne vnútorné pracovné podmienky.
1. Vysoká bezpečnosť izolácie: Použitie primárneho vysokonapäťového izolačného dizajnu s vysokou rezervou a IP33 stupeň ochrany účinne zvyšuje úroveň izolačnej bezpečnosti predného operačného priestoru ochrana osobnej bezpečnosti operátorov.
2. Široká použiteľnosť: Vhodné pre kompaktné, miniaturizované a často prevádzkované scenáre, široko používané v mestách energetické siete, priemyselnú a komerčnú distribúciu energie a nové pripojenie k energetickej sieti, ktoré spĺňajú rôzne potreby v rôzne scenáre.
3. Integrovaný dizajn: Kompaktný dizajn kombinovaného spínača, integrujúci oddeľovací spínač a funkcie uzemnenia, zníženie zaberania priestoru zariadenia a uľahčenie integrácie systému distribúcie energie.
4. Vysoká spoľahlivosť: Používa vysoko spoľahlivý spínač záťaže SF6. Tlak plynu SF6 je nízky, prevádzka je spoľahlivá a životnosť plynu môže dosiahnuť 20 rokov, čím sa eliminuje potreba častého dopĺňania plynu a zabezpečenie dlhodobo stabilná prevádzka.
| Nie | Položka | Jednotka | Parameter |
| 1 | Menovité napätie | kV | 40.5 |
| 2 | Rated Current | A | 630 |
| 3 | Menovitá frekvencia | Hz | 50/60 |
| 4 | Výkonovo-frekvenčné výdržné napätie | kV | 95/110 |
| 5 | Odolné napätie impulzu blesku | kV | 185/215 |
| 6 | Menovitý krátkodobý prerušovací prúd (špičkový) | kA | 50 |
| 7 | Menovitý prerušovací prúd v uzavretej slučke | A | 630 |
| 8 | Menovitý prúd prerušenia aktívneho zaťaženia | A | 630 |
| 9 | Menovitý prenosový prúd | A | 1000 |
| 10 | Menovitý skratový prúd | kA | 20 |
| 11 | Odpor hlavného okruhu | μΩ | 85 |
| 12 | Mechanická odolnosť | Times | 2000 |
| 13 | Ročná miera úniku plynu | % | ≤0,1 |
Tento vnútorný odpínač záťaže používa plyn SF6 ako médium na zhášanie oblúka, ktorý má vynikajúce zhášanie oblúka a izolačný výkon. Keď spínač preruší prúd, po oddelení sa okamžite vytvorí oblúk pohyblivé a stacionárne kontakty. Poháňaný magnetickým poľom permanentného magnetu sa oblúk rýchlo pohybuje a sa predĺži, pričom sa nepretržite ionizuje a ochladzuje plynom SF6, pričom nakoniec zhasne, keď prúd prekročí nulu, čím sa dosiahne bezpečné a rýchle prerušenie prúdu.
Dvojitá vzdialenosť bodu zlomu poskytuje vysokú úroveň izolácie a úrovne izolácie. Využitie permanentného magnetu princíp rotujúceho oblúka, vyznačuje sa nízkou prevádzkovou spotrebou energie, silnou schopnosťou hasenia oblúka a minimálne opotrebovanie kontaktov, čím sa účinne predlžuje elektrická životnosť spínača.
Na zabezpečenie stabilnej prevádzky produktu musia byť pri inštalácii a používaní splnené nasledujúce podmienky:
1. Nadmorská výška: Nepresahuje 1000 metrov (špeciálne požiadavky musia byť špecifikované pri objednávke);
2. Teplota okolia: -25 ℃～+40 ℃;
3. Relatívna vlhkosť: Denný priemer ≤ 95 %, mesačný priemer ≤ 90 %;
4. Seizmická intenzita: Nepresahujúca triedu B;
5. Okolitý vzduch bez silného znečistenia, ako je prach, dym, chemické korozívne látky, horľavé plyny, benzín a
soľný sprej.
Yu Shun Electric ako profesionálny výrobca vysokonapäťových elektrických zariadení v Číne poskytol FLN36-40,5 Vnútorné spínače prerušenia záťaže pre rozsiahly projekt modernizácie mestskej elektrickej siete vo východnej Číne. Projekt zahŕňal 35kV rozvody v ôsmich mestských oblastiach, ktoré pokrývajú obytné oblasti, obchodné centrá a priemyselné parky, s extrémne vysokými požiadavkami na stabilitu a bezpečnosť napájania.
Pred modernizáciou trpel existujúci rozvádzač zlou izoláciou, častou údržbou a nízkou bezpečnosťou, nespĺňajú potreby rozvoja mestskej elektrickej siete. Po výbere tohto produktu bol projekt dosiahnutý tri hlavné vylepšenia: Po prvé, päťodolná konštrukcia blokovania a zhášania oblúka znižuje chybnú obsluhu a oblúkové poruchy, zlepšujúce bezpečnosť systému; po druhé, bezúdržbový dizajn znižuje mesačný čas údržby o 80 %, zníženie nákladov na prevádzku a údržbu; a po tretie, kompaktná konštrukcia sa prispôsobuje vnútornému inštalačnému priestoru mestských rozvodní, čo uľahčuje integráciu systému distribúcie energie. Produkt nevykazoval žiadne zlyhania za viac ako dva roky prevádzky zabezpečuje stabilné zásobovanie energiou pre viac ako 500 000 obyvateľov a viac ako 300 podnikov, získať vysoké uznanie od vlastníka projektu a miestneho oddelenia napájania. Usune Electric, ako dodávateľ, poskytoval komplexné popredajné služby vrátane poradenstva pri inštalácii na mieste a technického školenia.
A1: Produkt má bezúdržbový dizajn s dlhou elektrickou a mechanickou životnosťou. Plyn SF6 životnosť môže dosiahnuť 20 rokov. Za normálnych podmienok používania nie je potrebná žiadna pravidelná údržba; len periodicky sú potrebné kontroly krytu zariadenia, ovládacieho mechanizmu a tlaku plynu (ak je to potrebné). Všetky produkty Usune podstúpiť prísne testovanie kvality pred opustením továrne, aby sa zabezpečila životnosť a spoľahlivosť produktu.
A2: Hlavný rozdiel je v tom, že vypínače záťaže sa používajú hlavne na zapínanie a vypínanie záťažových prúdov a preťaženia prúdy, zatiaľ čo tradičné ističe môžu dodatočne prerušiť skratové prúdy. Tento produkt, v kombinácii s poistkou obmedzujúcou prúd v sérii môže nahradiť istič: zodpovedný je vypínač záťaže na zapínanie a vypínanie rôznych zaťažovacích prúdov, pričom prúdová obmedzujúca poistka zvláda veľké preťaženie a prerušenie skratového prúdu. Je vhodný pre 35kV kruhové siete a duálne radiálne napájacie systémy (napr ako sú mestské vetvy elektrickej siete, priemyselné a komerčné distribučné miestnosti atď.), čím sa znižujú náklady na zariadenia zabezpečenie bezpečnosti systému. Ako profesionálny výrobca v Číne môže Yushun Electric poskytnúť profesionálne technické vybavenie poradenstvo, ktoré zákazníkom pomôže pri výbere vhodných riešení.
