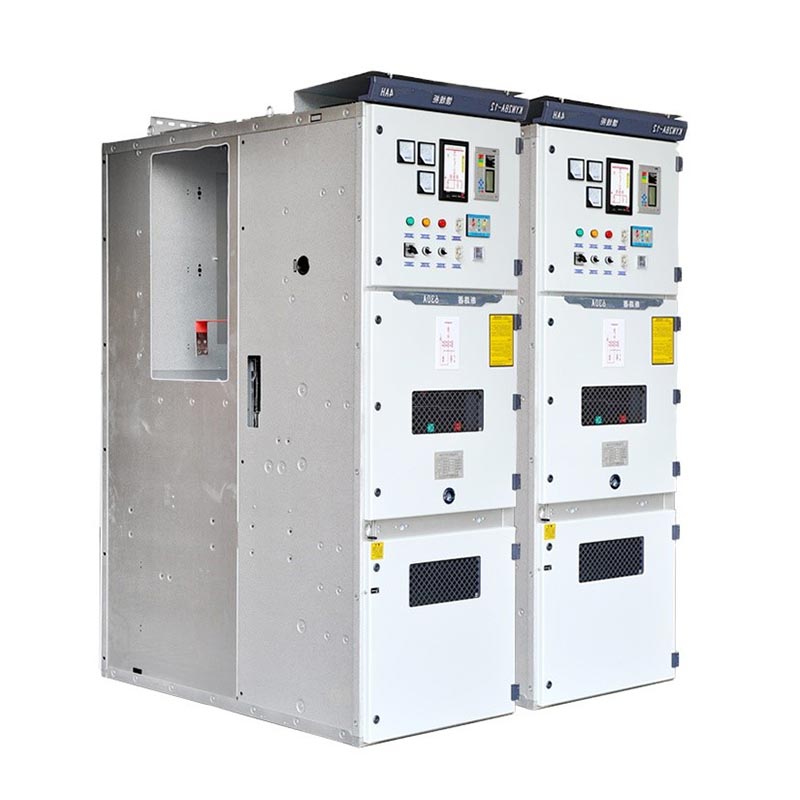

Spínací prístroj Kyn28 6kv

Usune Kyn28 Switchgear 6kV je vnútorný AC pancierovaný výsuvný kovový rozvádzač, vhodný pre 3,6 kV ~ 12 kV napäťové úrovne, 50/60Hz trojfázové napájacie systémy striedavého prúdu a je hlavným riadiacim a ochranným zariadením v napájacom prenosový a distribučný proces. Vyvinutý a vyrobený nezávisle spoločnosťou Zhejiang Usune Electric produkt integruje pokročilé koncepcie dizajnu a vyspelé výrobné procesy, pričom vyvažuje bezpečnosť, spoľahlivosť a praktickosť. Spĺňa potreby distribúcie energie systémov s jednou prípojnicou a segmentovaných systémov s jednou prípojnicou, čím sa dosahuje veľký rozsah aplikácie v energetike, hutníctve, chemickom a stavebnom priemysle, čo prispieva k bezpečnosti a efektívnosti prevádzky globálnych energetických systémov so stabilným výkonom.

Nízkonapäťové rozvádzače

Strednapäťové rozvádzače

Základné technické parametre

Konštrukčný dizajn a základné vlastnosti

1. Odnímateľný modulárny dizajn

Je nainštalovaný hlavný komponent Kyn28 rozvádzača 6kV, vákuový istič (kompatibilný s VS1, VD4 atď.) na pojazdnom vozíku. Na bežnú údržbu, testovanie alebo výmenu stačí iba vozík ističa demontované kvôli prevádzke, bez potreby odpojenia celej skrine, čo výrazne skracuje čas údržby a zníženie vplyvu výpadkov elektriny. Vozík je univerzálny a dá sa rýchlo vymeniť, čím sa zlepšuje systém efektívnosť prevádzky a údržby.

2. Kovom pokrytá priehradková štruktúra

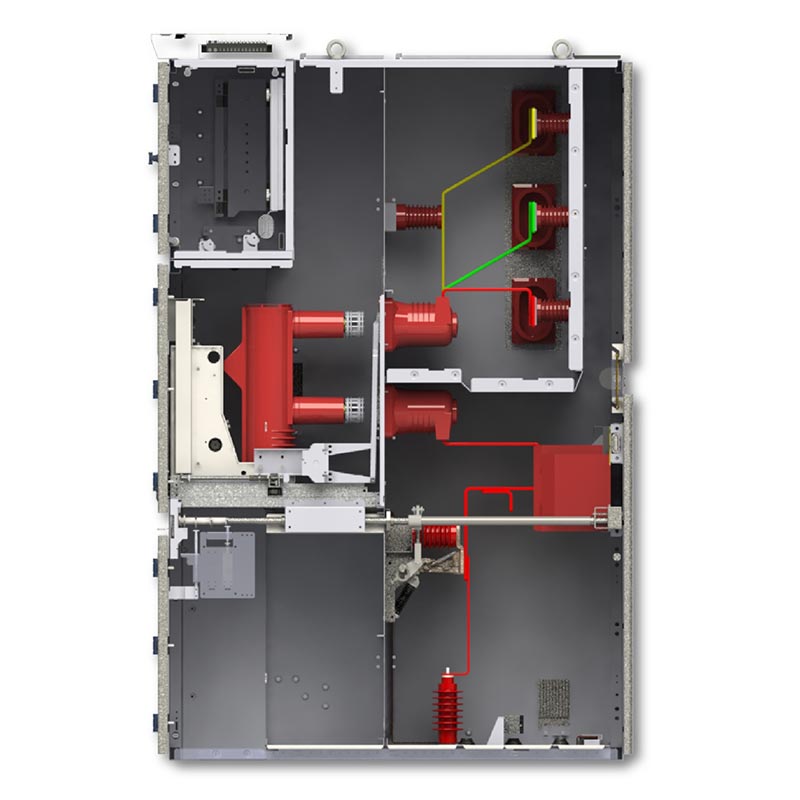

Skriňa Kyn28 Switchgear 6kV je rozdelená do štyroch nezávislých oddelení kovovými priečkami: prípojnica priehradka, priehradka ističa, káblová priehradka a priehradka nízkonapäťových prístrojov. Každý živé komponenty oddelenia sú úplne izolované, čím účinne zabraňujú šíreniu medzifázového a fázového prenosu skratové poruchy medzi fázou a zemou, zamedzenie kaskádových porúch, zníženie rizika úrazu elektrickým prúdom počas údržbu a zvýšenie prevádzkovej bezpečnosti zariadení.

3. Komplexná päťstupňová ochrana proti blokovaniu

Vybavený mechanickým a elektrickým dvojitým blokovacím systémom s piatimi poistkami, ktorý eliminuje nesprávne fungovanie zdroj:

- Zabraňuje náhodnému vypnutiu alebo vypnutiu ističov;

- Zabraňuje tlačeniu/vyberaniu vozíka ističa pri zaťažení;

- Zabraňuje zatvoreniu uzemňovacieho spínača, keď je pod napätím;

- Zabraňuje náhodnému zapnutiu, keď je uzemňovací spínač zatvorený;

- Zabraňuje náhodnému vstupu do priestoru pod napätím.

4. Kompaktné, efektívne a ľahko rozšíriteľné

Skriňa má kompaktnú konštrukciu, ktorá šetrí inštalačný priestor. Jeho modulárny dizajn umožňuje flexibilnú kombináciu a rozšírenie typov skríň, aby vyhovovali potrebám rozšírenia distribučného systému. Ľahko sa prispôsobí rôzne systémové architektúry, ako sú systémy s jednou prípojnicou a segmentované systémy s jednou prípojnicou, ktoré uľahčujú budúcnosť upgrady a integrácia systému.

Použiteľné podmienky prostredia

1. Teplota okolia: -10℃ ~ +40℃

2. Nadmorská výška: ≤1000 m (k dispozícii sú prispôsobené návrhy pre oblasti s vysokou nadmorskou výškou nad 1000 m)

3. Vlhkosť vzduchu: Denná priemerná relatívna vlhkosť ≤95 %, mesačná priemerná relatívna vlhkosť ≤90 % (bez kondenzácie)

4. Okolité prostredie: Žiadne korozívne alebo výbušné plyny, žiadne veľké množstvo prachu a žiadne horľavé alebo výbušné médiá

Typické aplikačné scenáre

1. Pomocné systémy elektrárne: Používajú sa na príjem, distribúciu a ochranu energie elektrárne, zabezpečujúc stabilnú napájanie pomocných zariadení generátora;

2. Priemyselná a ťažobná distribúcia energie: Vhodné pre priemyselné scenáre s vysokým zaťažením, ako je ťažba, metalurgický a chemický priemysel, ktorý spĺňa požiadavky na riadenie napájania a ochranu proti preťaženiu/skratu vysokovýkonné zariadenia;

3. Obchodné a výškové budovy: Používajú sa v rozvodniach veľkých nákupných centier, kancelárskych budov, hotelov atď. dosiahnuť bezpečnú distribúciu a prepracované riadenie energie budovy;

4. Verejné rozvodne: Ako hlavné zariadenie na rozvod stredného napätia v mestských a priemyselných rozvodniach, zabezpečenie stabilnej prevádzky regionálnej elektrickej siete.

Prípad aplikácie v reálnom svete

Prípadová štúdia: Projekt distribúcie energie pre výrobnú linku valcovne veľkej oceliarskej skupiny v provincii Jiangsu

Pozadie projektu: Existujúci rozvádzač v dielni valcovne oceliarskej skupiny často starol poruchy, ktoré ovplyvňujú nepretržitú prevádzku výrobnej linky. Vysoko spoľahlivé stredné napätie na výmenu bol potrebný rozvádzač.

Riešenie: Vybralo sa 28 rozvádzačov Usune KYN28-6KV, kompatibilných s 10kV rozvodným systémom, s menovitý prúd 1600A a krátkodobý výdržný prúd 31,5kA (4s), konfigurovaný s vákuovým obvodom VS1 ističe.

Výsledky implementácie: Za tri roky od uvedenia do prevádzky zariadenie fungovalo bez porúch. The päťvrstvový spojovací systém účinne zabraňuje nesprávnej prevádzke a rozčlenená štruktúra zabraňuje šírenie porúch. Stabilita napájania výrobnej linky valcovne sa zlepšila o 99,9 %, čím sa znížila ročné straty z prestojov o viac ako 5 miliónov juanov, čím si zákazník získal veľkú pochvalu.

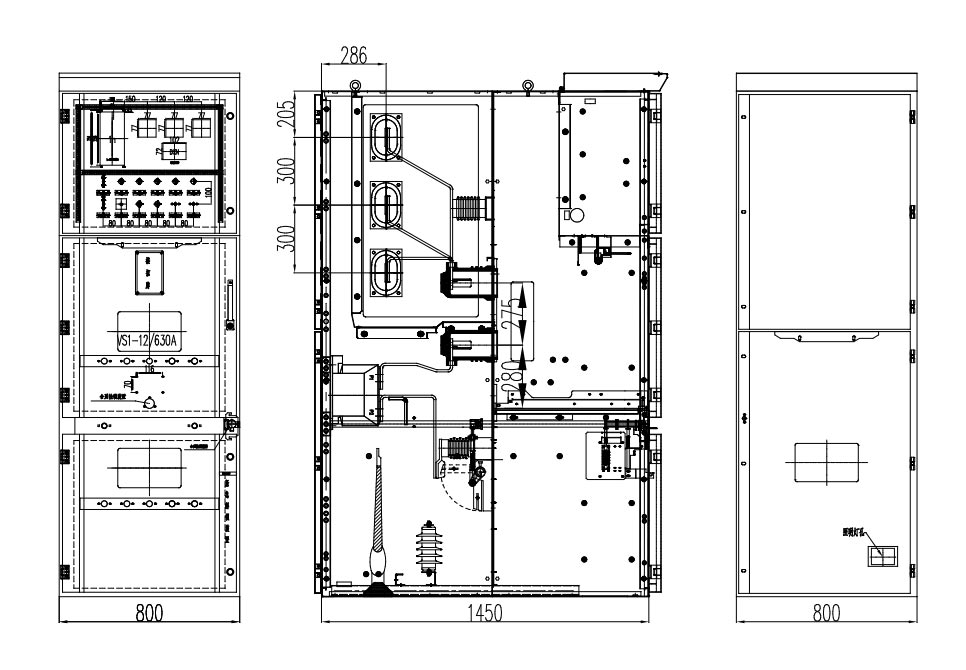

Vonkajší rozmer

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

často kladené otázky

Q1: Aké sú hlavné výhody rozvádzača Kyn28 6kV v porovnaní s tradičným pevným rozvádzačom?

Odpoveď: V porovnaní s tradičným pevným rozvádzačom je najväčšou výhodou Usune KYN28-6KV jeho odnímateľná konštrukcia. Vozík ističa je možné pohybovať nezávisle, čím sa eliminuje potreba vypínať celú skriňu počas údržbu, čím sa výrazne znižuje vplyv výpadkov elektrickej energie. Súčasne je jeho kovové pancierovanie rozdelené na priehradky Konštrukcia a komplexný päťbodový blokovací systém ponúkajú zvýšenú bezpečnosť. Modulárny dizajn uľahčuje rozšírenie a integrácia systému, prispôsobenie sa komplexným potrebám distribúcie energie a výsledkom bude celkovo nižšia náklady na údržbu počas životného cyklu.

Otázka 2: Dá sa tento rozvádzač prispôsobiť vysokohorským alebo špeciálnym prostrediam? Aký je cyklus prispôsobenia?

A: Áno. Pre prostredia s vysokou nadmorskou výškou > 1000 m, Usune optimalizuje dizajn izolácie a výber komponentov. Pre špeciálne prostredia, ako je korozívne prostredie, vysoká vlhkosť a prašné prostredie, prispôsobené riešenia ako napr. môžu byť poskytnuté antikorózne nátery, vylepšené tesnenie a prachotesné bariéry. Výrobný cyklus pre štandard prispôsobené produkty je približne 15-20 dní, v závislosti od zložitosti prispôsobenia a množstva objednávky.

Otázka 3: Aké služby po predaji a technickej podpory poskytuje Usune ako výrobca?

Odpoveď: Usune ako zdrojová továreň poskytuje služby v rámci celého životného cyklu: predpredaj zahŕňa návrh riešenia, parametre výber a technické konzultácie; Sledovanie predaja zahŕňa sledovanie výrobného postupu a výrobné testovanie spolupráca; popredajný servis zahŕňa bezplatnú inštaláciu a uvedenie do prevádzky, školenie obsluhy, 1-ročnú záruku na zariadenie, doživotné služby dodávok a údržby náhradných dielov a 24-hodinová globálna reakcia na technické potreby stabilná prevádzka zariadenia.
