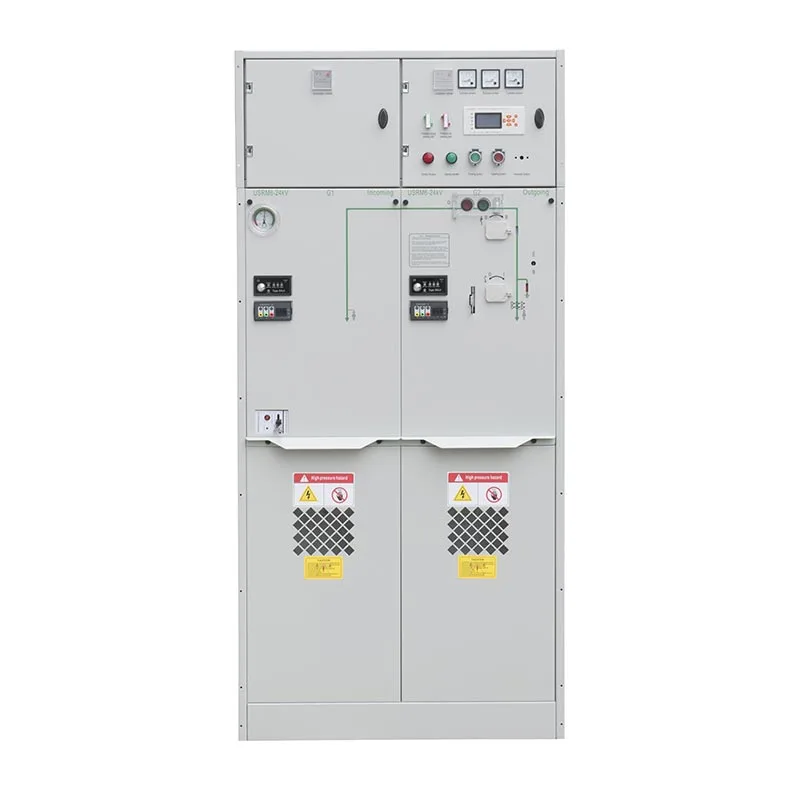

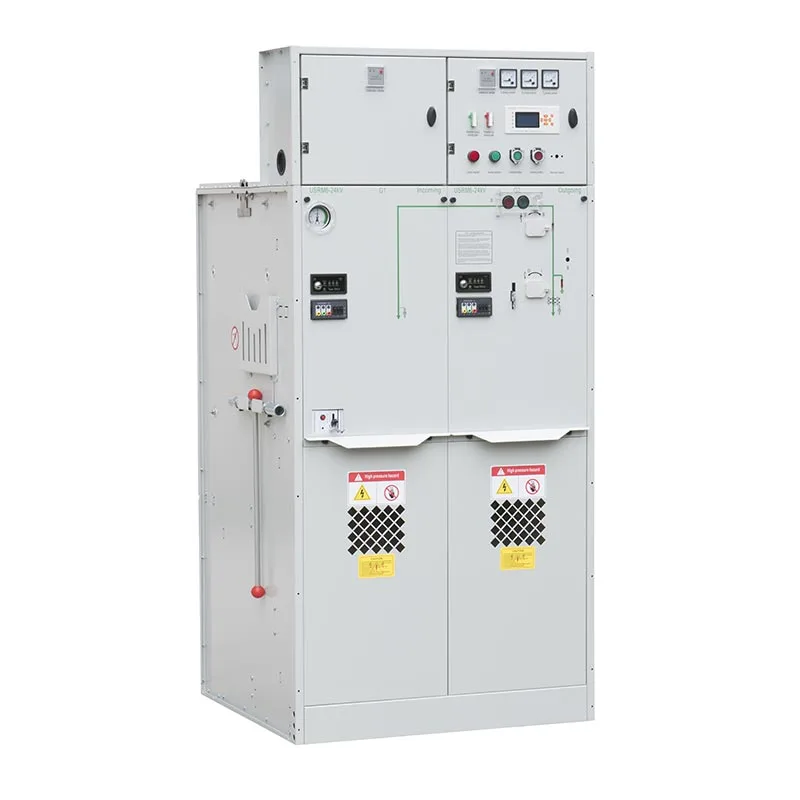

Séria USRM6 používa ako izolačné médium plyn SF6, pričom hlavný obvod a súvisiace elektrické komponenty sú uzavreté vnútri zapečatenej nádoby. Táto štruktúra minimalizuje vplyv prachu, vlhkosti, znečistenia, posypovej soli a iných vonkajšie podmienky prostredia, ktoré pomáhajú udržiavať stabilný elektrický výkon a zlepšujú prevádzkovú bezpečnosť. s jeho kompaktný dizajn, modulárna konfigurácia a nízke nároky na údržbu, Usune Rmu Electrical 12kV SF6 Gas Izolovaný rozvádzač je vhodný pre priemyselné zariadenia, banské oblasti, železničné systémy, letiská, mestské rozvody siete, obytné oblasti a iné aplikácie stredného napätia.
Séria USRM6 využíva plne izolovaný a uzavretý dizajn, v ktorom sú komponenty hlavného obvodu chránené v plynovej komore SF6. V porovnaní s konvenčným vzduchom izolovaným zariadením táto štruktúra znižuje vplyv vonkajších podmienok prostredia na vnútorných elektrických komponentoch. Rmu Electrical 12kV SF6 Izolovaný plynom Rozvádzač je vhodný najmä pre podzemné rozvodne, pobrežné oblasti, vysokohorské oblasti a priemysel prostredia, kde vlhkosť, prach alebo znečistenie môžu ovplyvniť bežné rozvádzače.
Usune Rmu Electrical 12kV SF6 plynom izolovaný rozvádzač využíva štandardizovanú modulárnu štruktúru, ktorá umožňuje rôzne funkčné jednotky, ktoré sa majú kombinovať podľa konkrétnych požiadaviek projektu. Rozšíriteľný systém hlavnej zbernice poskytuje väčšia flexibilita pri konfigurácii systému rozvodu energie, zatiaľ čo kompaktný kryt pomáha znižovať inštalačná stopa. Vďaka tomu je rad USRM6 vhodný pre sekundárne transformátorové rozvodne a terminály rozvodné siete, kde je inštalačný priestor obmedzený.
Pretože primárne elektrické komponenty sú uzavreté vo vnútri utesneného plynového oddelenia, sú menej vystavené prach, vlhkosť a znečistenie životného prostredia. To znižuje požiadavky na bežnú údržbu a pomáha udržiavať stabilný výkon počas dlhých prevádzkových období. Pre zákazníkov prevádzkujúcich rozvodne na vzdialených alebo ťažko prístupných miestach Na miestach s nízkymi nárokmi na údržbu môže tiež pomôcť znížiť frekvenciu kontrol a prevádzkové náklady.
Úplne uzavretá konštrukcia poskytuje operátorom dodatočnú ochranu tým, že ponecháva komponenty hlavného obvodu izolované od priameho vonkajšieho kontaktu. V kombinácii so spoľahlivou izoláciou a modulárnymi spínacími funkciami, USRM6 séria poskytuje stabilné riešenie pre rozvody vysokého napätia, ktoré vyžadujú nepretržité a bezpečné prevádzka.

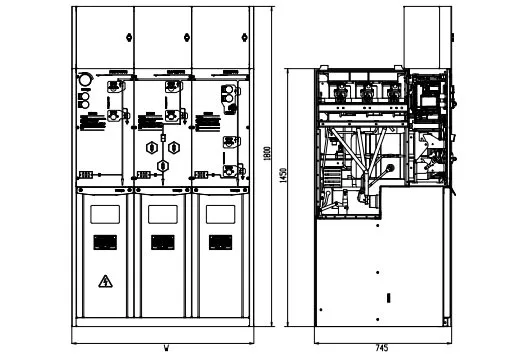

Plynom izolovaný rozvádzač Usune 12 kV SF6 využíva kompaktnú utesnenú štruktúru, ktorá umožňuje viac elektrických funkcií integrované do relatívne malej inštalačnej plochy. Tradičné vzduchom izolované rozvádzače vo všeobecnosti vyžadujú väčšia vzdialenosť medzi elektrickými komponentmi, pretože ako izolačné médium sa používa vzduch. Pre mestské rozvodne, podzemné zariadenia a kompaktné trafostanice, menšia pôdorysná plocha SF6 GIS poskytuje väčšie flexibilita pri usporiadaní a inštalácii zariadenia.
Hlavný okruh série USRM6 je uzavretý vo vnútri utesneného plynového priestoru, čím sa znižuje priame vystavenie prachu, vlhkosť, znečistenie a soľný sprej. Vzduchom izolované rozvádzače sú viac závislé od okolitej inštalácie prostredia a môže vyžadovať dodatočnú ochranu alebo pravidelné čistenie na znečistených alebo vlhkých miestach. Preto SF6 Plynom izolované rozvádzače sú vhodné najmä do náročných podmienok prostredia.
Uzavretý dizajn rozvádzača Rmu Electrical 12 kV SF6 s plynovou izoláciou znižuje vystavenie vnútorným elektrickým komponenty k vonkajšej kontaminácii, čo má za následok nižšie požiadavky na bežnú údržbu. Tradičné vzduchom izolované zariadenia môžu vyžadovať častejšiu kontrolu, čistenie a ochranu životného prostredia v závislosti od inštalácie podmienky. Tento rozdiel môže byť dôležitý pre zákazníkov, ktorí chcú znížiť dlhodobé pracovné zaťaženie údržby a prevádzkové náklady.
Vzduchom izolované rozvádzače zostávajú vhodné pre mnohé konvenčné aplikácie distribúcie energie, zatiaľ čo plyn SF6 Izolovaný rozvádzač poskytuje ďalšie výhody tam, kde je priestor, ochrana životného prostredia a spoľahlivosť dôležité úvahy. Modulárna konfigurácia série Usune USRM6 umožňuje zákazníkom vybrať si vhodné funkčné kombinácie podľa rôznych požiadaviek na rozvod energie.
Séria USRM6 je navrhnutá na základe štandardizovaných modulov, ktoré možno konfigurovať podľa rôznych distribúcií požiadavky na sieť. Zákazníci si môžu vybrať vhodné funkčné kombinácie pre prichádzajúce, odchádzajúce, ochranné a aplikácie pripojenia transformátora, zatiaľ čo dizajn rozšíriteľnej hlavnej zbernice poskytuje dodatočnú flexibilitu pri systéme je potrebné zmeniť kapacitu alebo konfiguráciu siete.
Tento modulárny prístup umožňuje plynom izolovaným rozvádzačom Usune SF6 obsluhovať rôzne typy sekundárnych rozvodní a koncové distribučné siete bez toho, aby sa vyžadovala úplne iná štruktúra vybavenia pre každý projekt.
| 1 | Menovité napätie | kV | 24. 12 | 24. 12 | 24. 12 |
| 2 | Menovitá frekvencia | Hz | 50 | 50 | 50 |
| 3 | Menovitý prúd | A | 630 | 125 (závisí od prúdu poistky) | 630 |
| 4 | Menovitá úroveň izolácie – 1 min. Odolné frekvenčné napätie – medzifáza, zem | kV | 42/65 | 42/65 | 42/65 |
| Menovitá úroveň izolácie – 1 min. Odolná vzdialenosť od napätia | kV | 48/79 | 48/79 | 48/79 | |
| Menovitá úroveň izolácie - 1 min. Frekvenčné napätie - Riadiaci a pomocný obvod | kV | 2/2 | 2/2 | 2/2 | |
| Menovitá izolačná úroveň – Impulz osvetlenia – výdržné napätie – fáza Inter, zem | kV | 75/125 | 75/125 | 75/125 | |
| Menovitá úroveň izolácie – Impulz osvetlenia vydrží napäťovo izolačná vzdialenosť | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Menovitý skratový prúd | kA/s | 25/4 | —— | 25/4 |
| 6 | Menovitý špičkový prúd | kA | 63 | —— | 63 |
| 7 | Menovitý skratový prúd | kA | 63 | Obmedzené VN poistkou | 63 |
| 8 | Menovitý skratový vypínací prúd | kA | —— | Obmedzené VN poistkou | 25./25 |
| 9 | Menovitý prenosový prúd | A | —— | 1700/1400 | —— |
| 10 | Menovitý aktívny vypínací prúd záťaže | A | 630 | —— | —— |
| 11 | Menovitý vypínací prúd v uzavretej slučke | A | 630 | —— | 630 |
| 12 | Mechanický prerušovač životnosti/CB | Times | 10000 | 10000 | 20000 |
| Mechanická izolácia/uzemňovací spínač | Times | 5000 | 5000 | 5000 | |
| 13 | Odolnosť obvodu | μΩ | ≤ 150 | —— | ≤ 150 |
| 14 | Menovitý nabíjací tlak (pretlak 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Ročná relatívna miera úniku plynu | % | 0.05 | 0.05 | 0.05 |
| 16 | Stupeň ochrany IP-Skriňa | IP4X | IP4X | IP4X | |
| Stupeň ochrany IP-Zásobník plynu | IP67 | IP67 | IP67 |
Priemyselný zákazník si vybral plynom izolovaný rozvádzač Usune 12 kV SF6 pre rozvodný systém stredného napätia kde boli kľúčovými otázkami priestor a nepretržitá prevádzka. Po inštalácii zákazník nahlásil, že kompakt štruktúra zjednodušila usporiadanie zariadenia a ocenila priložený dizajn na zníženie vplyvu prachu a kontaminácii životného prostredia.
Zákazník použil rad USRM6 v podzemnej trafostanici s obmedzeným inštalačným priestorom a vysokou vlhkosť. Po uvedení do prevádzky spätná väzba od zákazníkov zdôraznila kompaktný rozmer rozvádzača, stabilný prevádzku a nízke nároky na bežnú údržbu.
Pre aplikáciu pobrežnej distribúcie energie zákazník požadoval rozvádzač s dobrou prispôsobivosťou k životnému prostrediu. Zákazník si vybral plynom izolovaný rozvádzač Usune SF6, pretože jeho utesnená štruktúra pomáha chrániť primárnu časť okruhu pred vlhkosťou, soľou a znečistením. Počas prevádzky zákazník kladne hodnotil jeho priložený dizajn a stabilný výkon.
Na základe týchto aplikácií zákazníci oceňujú hlavne kompaktný dizajn, utesnenú štruktúru izolácie SF6, spoľahlivosť prevádzku a nízke nároky na údržbu série Usune USRM6. Vďaka týmto výhodám je vhodný pre priemyselné zariadenia, podzemné rozvodne, pobrežné projekty a iné náročné aplikácie stredného napätia.
Zhejiang Usune Electric Co., Ltd. má zavedený komplexný systém manažérstva v súlade s ISO 9001 Kvalita Systém manažérstva, systém environmentálneho manažérstva ISO 14001 a manažérstvo bezpečnosti a ochrany zdravia pri práci ISO 45001 Systém. Tieto systémy riadenia podporujú konzistentnú kvalitu produktov, zodpovedné environmentálne postupy a bezpečnosť výrobné operácie počas celého výrobného procesu.
Na splnenie požiadaviek rôznych medzinárodných trhov prešiel rozvádzač Usune 12 kV SF6 s plynovou izoláciou príslušné typové skúšky v súlade s platnými normami IEC a GB a získal certifikáciu CE. Tieto certifikácie a požiadavky na testovanie poskytujú dodatočnú istotu pre zákazníkov, ktorí hodnotia rozvádzač projekty distribúcie energie stredného napätia.
Pre medzinárodné projekty môže Usune poskytnúť príslušné technické dokumenty, správy o typových skúškach a certifikáciu informácie podľa špecifickej konfigurácie produktu a požiadaviek trhu, ktoré pomáhajú zákazníkom dokončiť produkt hodnotenie, technické schvaľovanie a obstarávanie efektívnejšie.
Zhejiang Usune Electric Co., Ltd. zameriava sa na elektrické zariadenia stredného napätia a riešenia rozvodov energie, vrátane 12 kV, 24 kV a 36 kV plynom izolovaného rozvádzača SF6. Ako profesionálny výrobca, Usune kombinuje produkt dizajn, výroba a riadenie kvality s cieľom poskytnúť riešenia rozvádzačov stredného napätia pre priemyselné, infraštruktúry a aplikácií na distribúciu energie.
Pre medzinárodných kupujúcich môže Usune poskytnúť vhodné konfigurácie rozvádzačov podľa projektového napätia, prostredie inštalácie, štruktúra distribučnej siete a funkčné požiadavky. Séria USRM6 kombinuje kompaktnosť konštrukcia, modulárna konfigurácia, prispôsobivosť k životnému prostrediu a nízke nároky na údržbu, vďaka čomu je praktický voľba pre moderné rozvody elektrickej energie stredného napätia.
Plynom izolovaný rozvádzač Rmu Electrical 12kV SF6 je elektrické rozvodné zariadenie stredného napätia, ktoré používa SF6 plyn ako izolačné médium. Jeho hlavné elektrické komponenty sú uzavreté vo vnútri utesneného krytu izolácia a ochrana pri integrácii spínacích, ochranných, meracích a monitorovacích funkcií do a kompaktný systém.
Medzi hlavné výhody patrí kompaktná konštrukcia, spoľahlivá izolácia, silná prispôsobivosť životnému prostrediu a nízka požiadavky na údržbu. Pretože primárny okruh je uzavretý vo vnútri utesneného plynového oddelenia, zariadenie je menej ovplyvnené prachom, vlhkosťou, znečistením a inými vonkajšími podmienkami prostredia.
Séria USRM6 môže byť použitá v priemyselných a banských zariadeniach, železničných systémoch, letiskách, mestských elektrárňach distribučné siete, obytné oblasti, podzemné rozvodne a iné aplikácie stredného napätia. je to tak vhodné najmä pre projekty, kde je priestor na inštaláciu, podmienky prostredia a prevádzková spoľahlivosť dôležité úvahy.
Utesnená štruktúra výrazne znižuje vystavenie vnútorných elektrických komponentov vonkajšej kontaminácii, tzv zariadenie vo všeobecnosti vyžaduje menej bežnej údržby ako bežné vzduchom izolované rozvádzače. Údržba a kontrola by sa mala stále vykonávať podľa pokynov výrobcu zariadenia a podľa platných predpisov požiadavky na elektrickú bezpečnosť.
áno. Séria USRM6 má modulárny dizajn, ktorý umožňuje kombinovať rôzne funkčné jednotky požiadavky projektu. Rozšíriteľná konfigurácia hlavnej zbernice tiež poskytuje flexibilitu pre rôzne stredné napätie usporiadania distribučnej siete.
