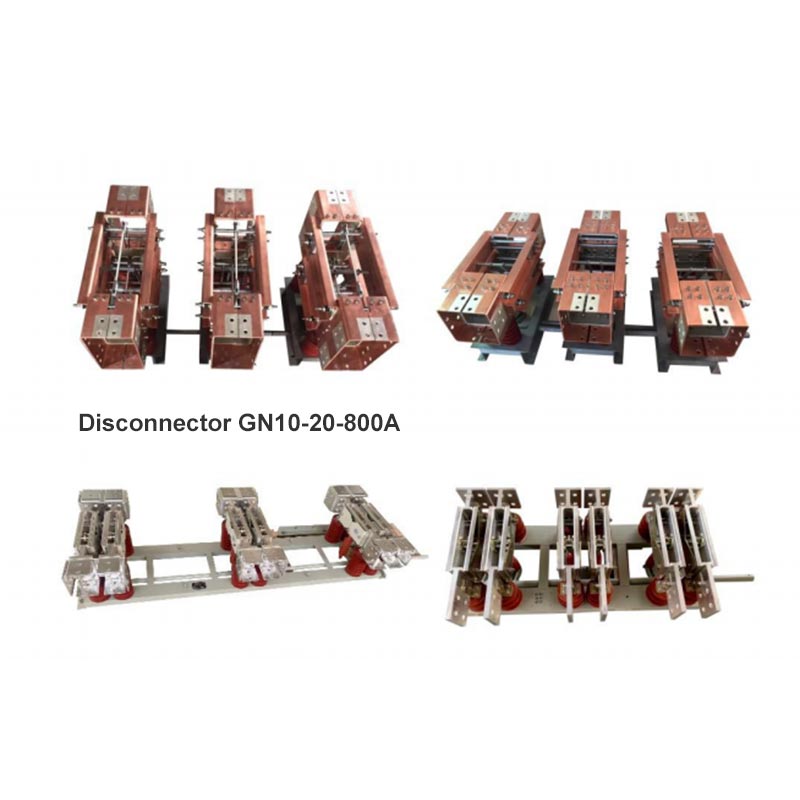

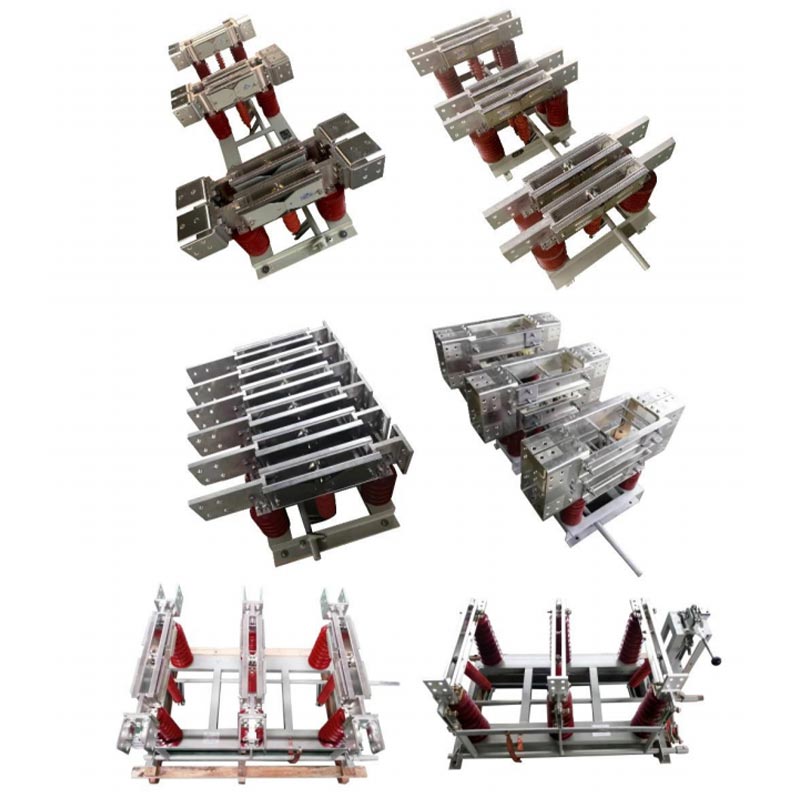

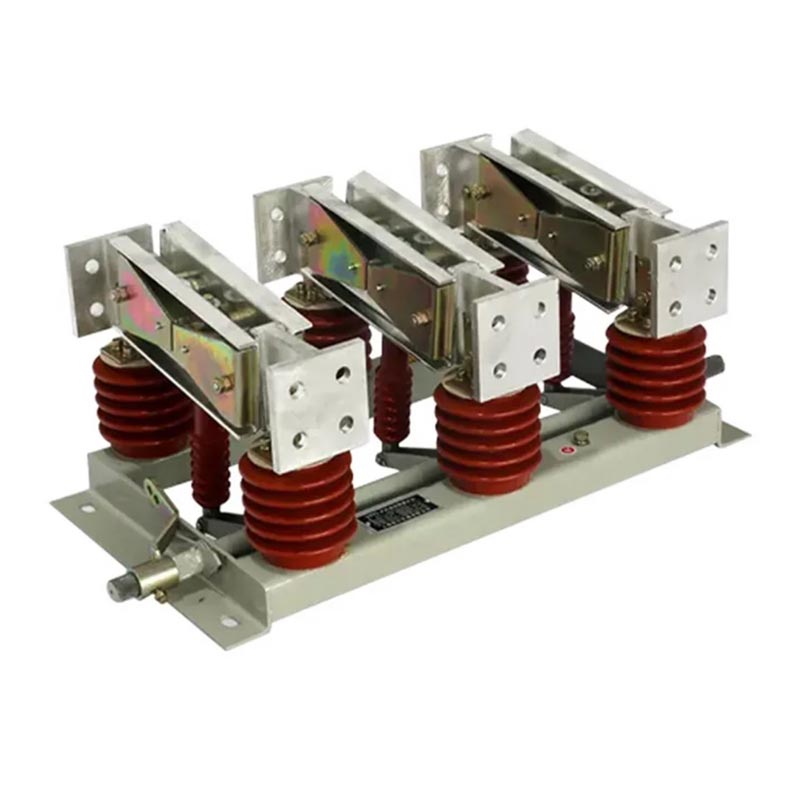

Vnútorný typ izolačného spínača

Vnútorný izolačný spínač série GN je spínacie zariadenie bez zaťaženia špeciálne navrhnuté pre vnútorné použitie vysokonapäťové systémy. Dosahuje fyzické odpojenie napájania tým, že poskytuje viditeľnú izolačnú medzeru, čím sa stáva nevyhnutné zariadenie na bezpečnú údržbu elektrických zariadení a systémov.

Štrukturálne vlastnosti

1. Modulárny dizajn: Pozostáva z troch nezávislých jednopólových jednotiek, ktoré je možné flexibilne kombinovať do trojpólových integrovaná štruktúra, prispôsobiteľná rôznym scenárom inštalácie.

2. Systém vysokoprúdovej vodivosti: Používa vysokopevnostné kontakty zo zliatiny medi, ktoré ponúkajú vynikajúcu vodivosť a tepelná stabilita, schopná vydržať dlhodobú prevádzku s prúdmi do 10 000A.

3. Spoľahlivý izolačný výkon: Vybavený vysoko kvalitnými izolátormi proti znečisteniu, vhodnými pre triedu III a IV znečistené prostredie.

4. Voliteľný uzemňovací spínač: Niektoré modely obsahujú uzemňovací spínač, čím sa dosiahne bezpečné uzemnenie izolácie okruhu a zvýšenie prevádzkovej bezpečnosti.

Popis modelu

Platné normy

Ako profesionálny dodávateľ vysokonapäťových elektrických zariadení Usune prísne dodržiava národné a priemyselné odvetvia normy na zabezpečenie kvality a bezpečnosti výrobkov:

- GB 1985-2014 "Vypínače vysokého napätia AC a uzemňovacie spínače"
- GB/T 11022-2011 "Spoločné technické požiadavky na normy pre vysokonapäťové rozvádzače a riadiace zariadenia"
- DL/T 486-2010 "Technické podmienky objednávania pre vysokonapäťové AC odpojovače a uzemňovacie spínače"
- DL/T 593-2006 "Technické požiadavky na vysokonapäťové rozvádzače a ovládacie zariadenia"

Technické parametre

1. Špecifikácie napätia a prúdu

- Menovité napätie: 12kV, 20kV, 35kV
- Menovitý prúd: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Menovitý krátkodobý výdržný prúd: maximálne 80 kA

2. Kategórie produktov

- Podľa funkcie: neuzemnený, s jedným uzemnením, typ cez stenu
- Podľa spôsobu prevádzky: Manuálne, Elektrické (voliteľné)

Podmienky používania

Vnútorný typ izolačného spínača je vhodný pre drsné priemyselné prostredie a má širokú adaptabilitu:

1. Teplota okolia: -50 ℃ ~ +50 ℃
2. Nadmorská výška: ≤ 2000 m (nadmorská výška ≥ 2 500 m môže byť prispôsobená na zvýšenie prispôsobivosti)
3. Tlak vetra: ≤ 700 Pa (ekvivalent rýchlosti vetra ≤ 34 m/s)
4. Seizmická intenzita: ≤8
5. Hrúbka námrazy: ≤20 mm
6. Úroveň znečistenia: Trieda III, IV
7. Inštalačné prostredie: Žiadne nebezpečenstvo horľavosti alebo výbušnosti, žiadna chemická korózia a žiadne silné vibrácie

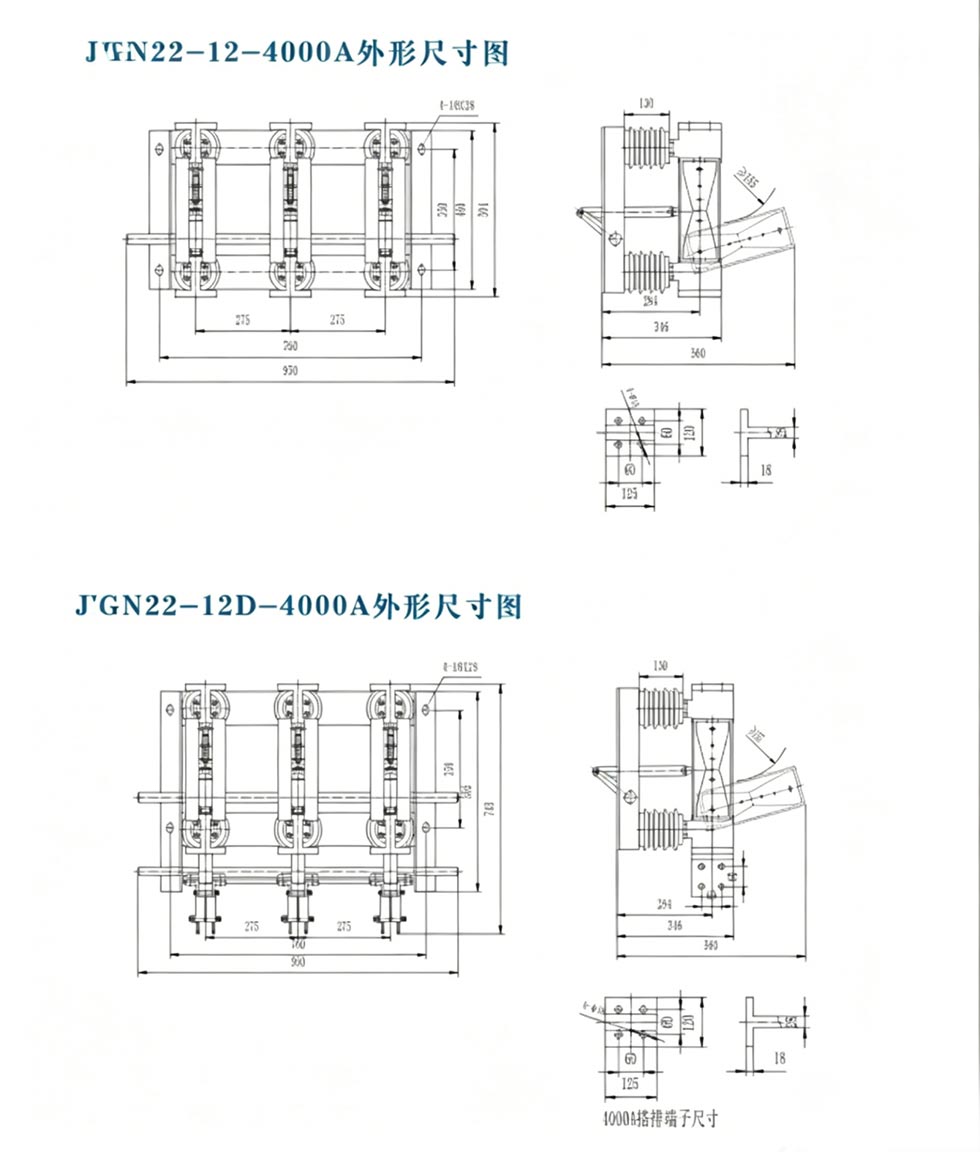

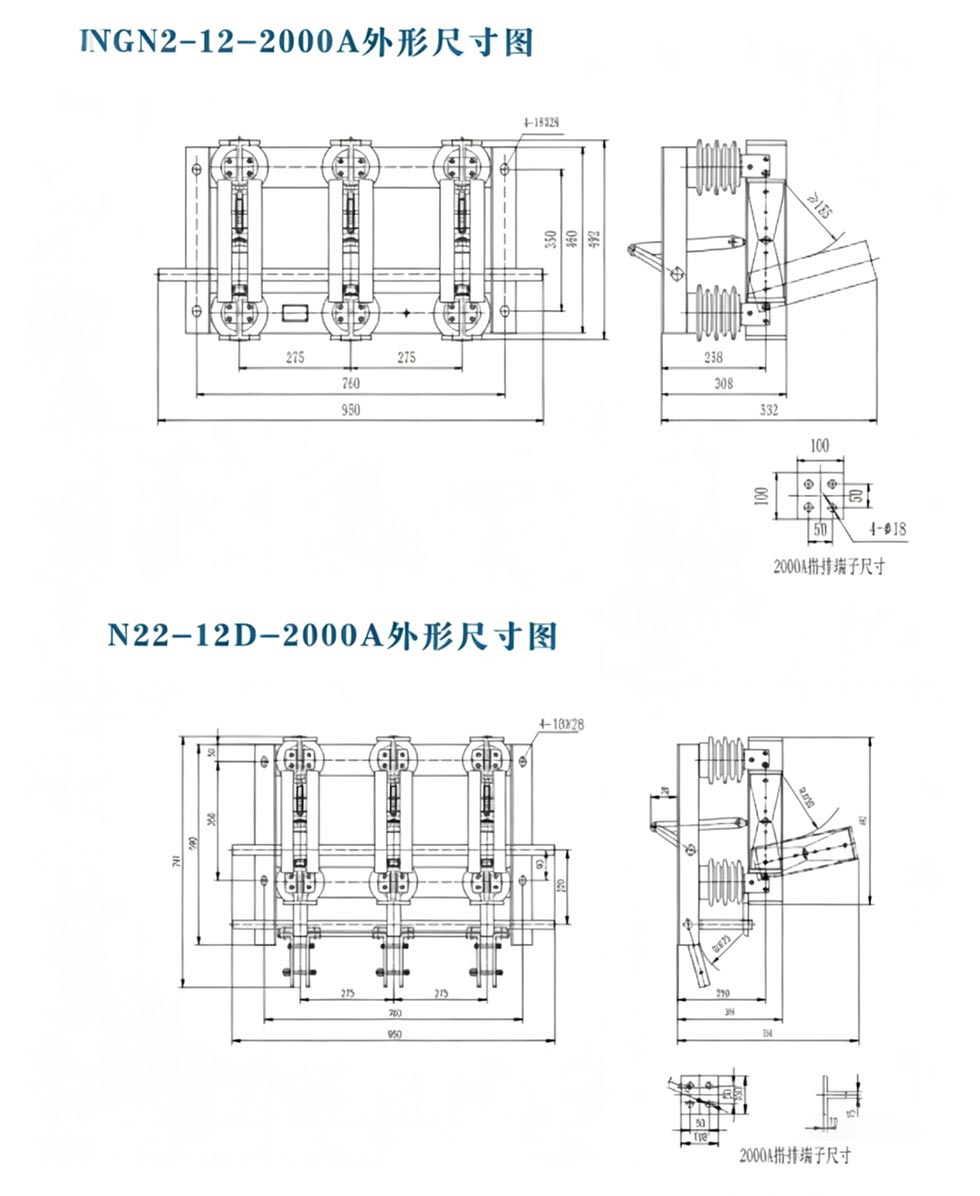

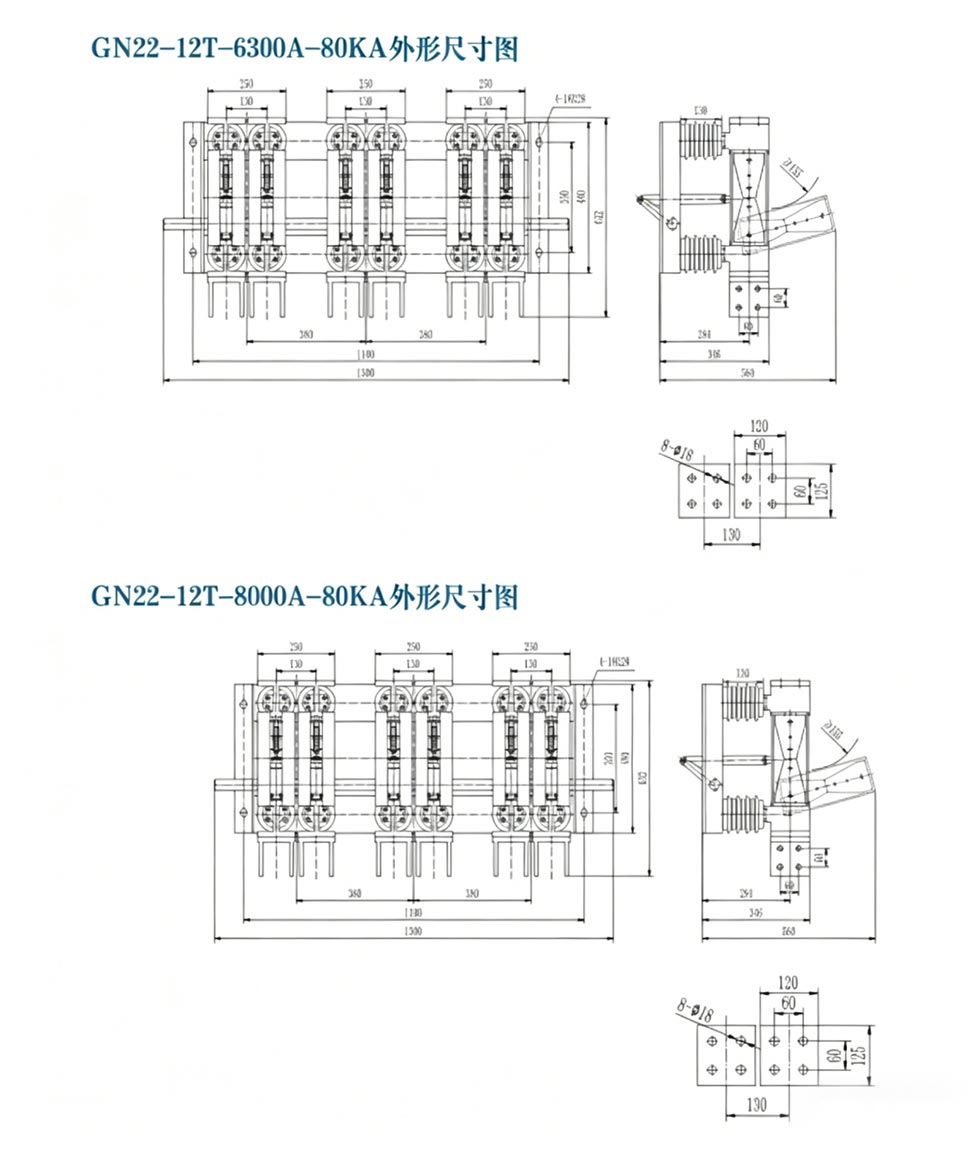

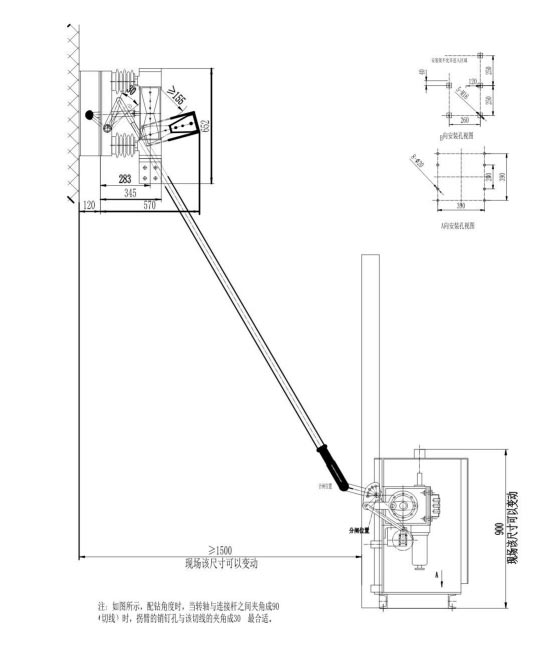

Vonkajší rozmer

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

Praktická aplikácia

Prípad: Veľká oceliareň vo východnej Číne potrebovala vybaviť svoj 20kV výstupný systém generátora vysokoprúdovou izoláciou zariadení. Prostredie závodu bolo drsné (vysoká prašnosť, znečistenie triedy IV) a malo vysoké požiadavky na prúd (8000A), kladúce prísne požiadavky na spoľahlivosť zariadenia. Nakoniec si továreň vybrala Usune Odpojovač GN□-20DW/8000-80. Hlavnými dôvodmi bol dizajn odolný voči znečisteniu, prispôsobivosť triede IV znečistené prostredie, menovitý prúd 8000 A zodpovedajúci výstupnému zaťaženiu generátora a integrovaný uzemňovací spínač zaistenie bezpečnosti údržby. Od uvedenia do prevádzky v roku 2023 zariadenie fungovalo stabilne viac ako dva roky, poskytuje spoľahlivú izoláciu počas mesačnej údržby, čím sa eliminuje riziko úrazu elektrickým prúdom. The izolátory odolné voči znečisteniu nevykazujú žiadne zjavné známky starnutia alebo vybitia, čo výrazne znižuje údržbu frekvenciou a nákladmi, čo dokazuje, že odpojovač radu Usune GN je ideálnou voľbou pre veľké zaťaženie priemyselné energetické systémy.

FAQ

Q1: Aký je hlavný rozdiel medzi odpojovačom a spínačom záťaže?

A1: Odpojovač je spínacie zariadenie bez zaťaženia bez schopnosti zhášať oblúk; je len zvyknutý izolujte obvod potom, čo istič odpojí záťaž. Spínač záťaže môže odpojiť určitú záťaž prúd. Odpojovač série GN poskytuje viditeľnú izolačnú medzeru, čím zaisťuje absolútnu bezpečnosť údržbu.

OTÁZKA 2: Môže vnútorný typ izolačného spínača série GN normálne fungovať v oblastiach s vysokou nadmorskou výškou (≥2500 m)?

A2: Áno. Štandardný model je vhodný pre nadmorské výšky ≤2000 m. Pre nadmorské výšky ≥2500 m môže Usune zlepšiť izoláciu a mechanický výkon podľa potrieb užívateľa na zabezpečenie stabilnej prevádzky zariadenia.

Otázka 3: Aká údržba je potrebná pre odpínače série GN?

A3: Pravidelná údržba zahŕňa: (1) Kontrolu izolátorov na praskliny a stopy po vybití; (2) Testovanie prítlačného tlaku a teplota (≤70℃ pri menovitom prúde); (3) overenie integrity uzemňovacieho spínača a blokovacieho zariadenia; (4) Pravidelné mazanie ovládacieho mechanizmu. Správna údržba môže zaručiť životnosť 20-30 rokov.

Vnútorný izolačný spínač série Usune GN kombinuje pokročilú technológiu, spoľahlivý výkon a široký záber prispôsobivosť, vďaka čomu je preferovaným produktom pre veľké elektrárne, oceliarne a priemyselné energetické systémy. Ako popredný výrobca v čínskom vysokonapäťovom elektrotechnickom priemysle, Zhejiang Usune Electric Co., Ltd., spoliehajúci sa na jeho profesionálny tím výskumu a vývoja, prísny systém kontroly kvality a bohaté skúsenosti s projektmi poskytuje používateľom vysokokvalitné produkty a riešenia na mieru. Či už ide o nové projekty alebo modernizácie zariadení, môže poskytnúť bezpečné, stabilná a účinná ochrana pred izoláciou napájania.
