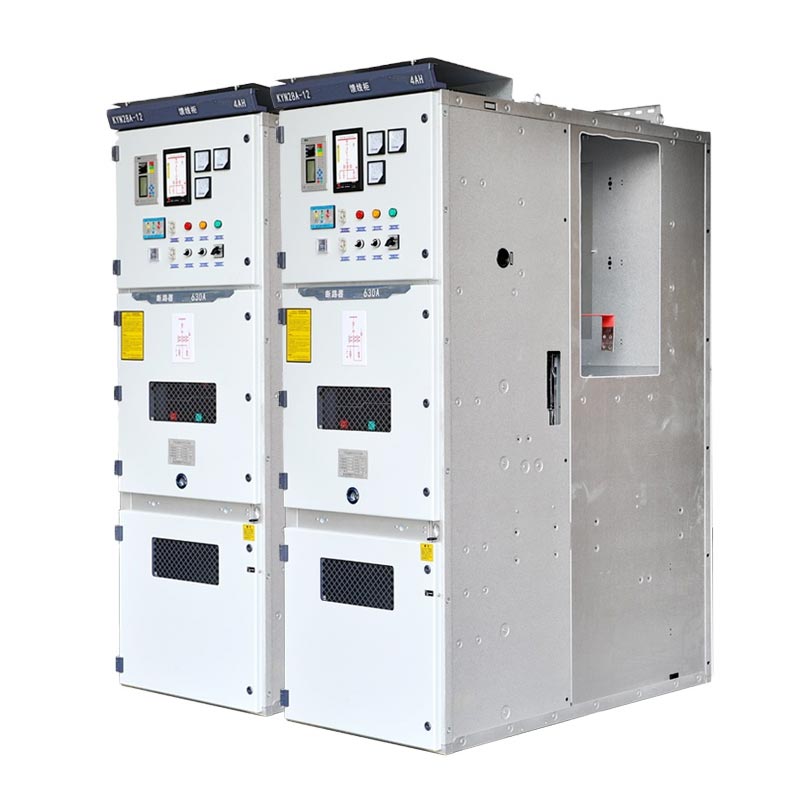

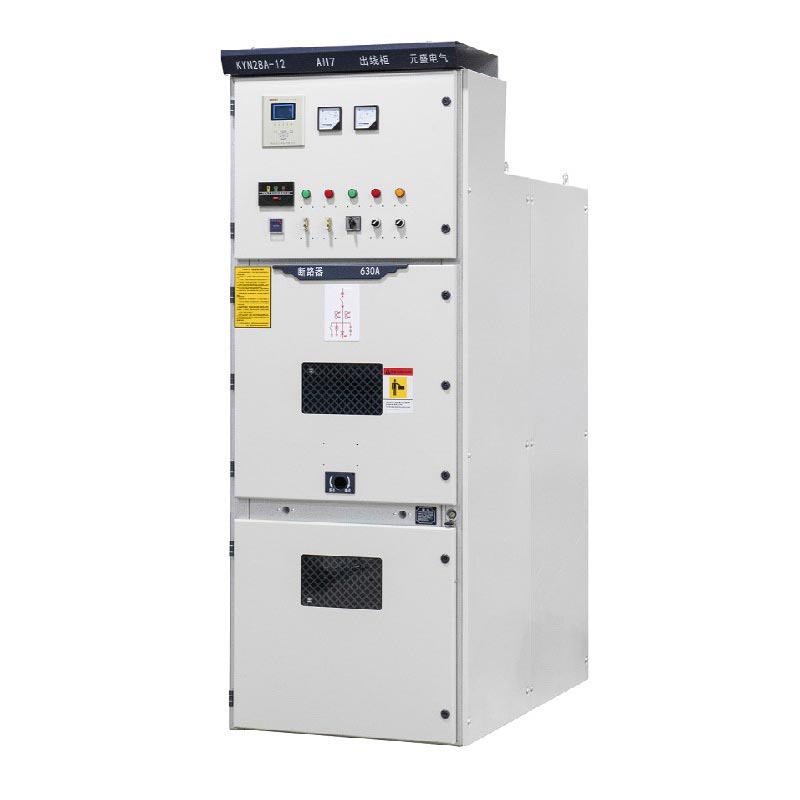

11kv Mv Vcb panely

11kV MV Vcb panely sú umiestnené ako priemyselná, vysoko spoľahlivá distribúcia stredného napätia vybavenie, vhodné pre systémy s napätím 11 kV a pod napätím a môžu byť použité v jednej prípojnici, jednej prípojnici segmentovanej alebo dvojitej prípojnica architektúry. Prísne dodržiavajú normy ako IEC 60298, IEC 694, GB3906-2006 a nemeckú DIN VDE 0670, a sú certifikovaný systém manažérstva ISO so štandardizovanou kontrolou počas celého procesu.

Nízkonapäťové rozvádzače

Strednapäťové rozvádzače

Hlavné parametre a štrukturálne prvky

1. Základné parametre

Menovité napätie 11kV (kompatibilné s 3,6~12kV), trojfázový AC 50/60Hz, menovitý prúd 630A~2500A (prispôsobiteľné), skratový vypínací prúd 25kA~40kA, stupeň ochrany IP4X (kryt), kompatibilný s viacerými systémami architektúry.

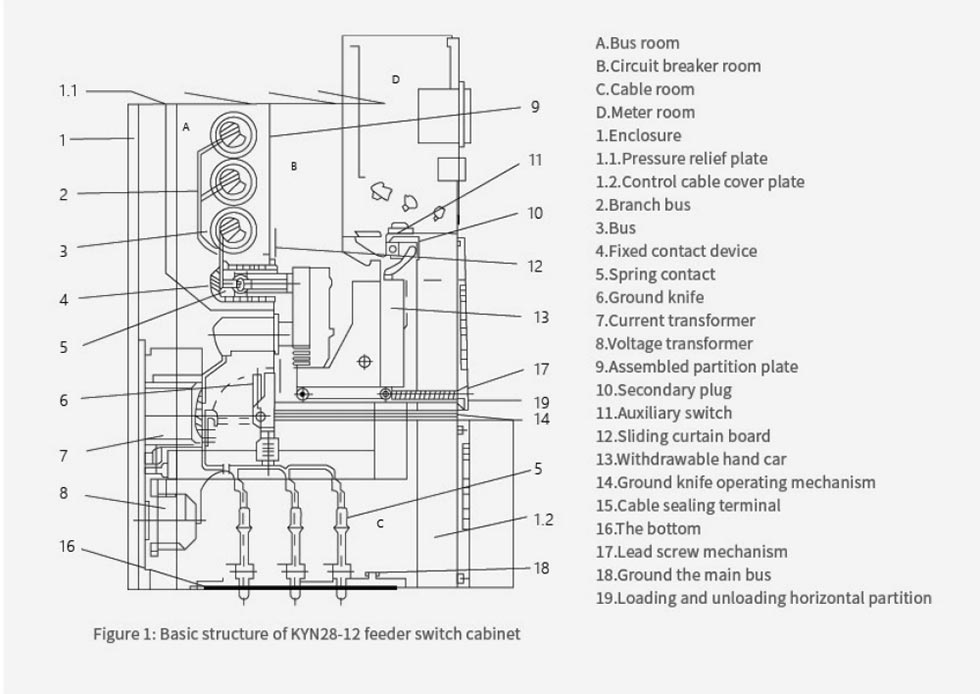

2. Hlavné prvky štruktúry

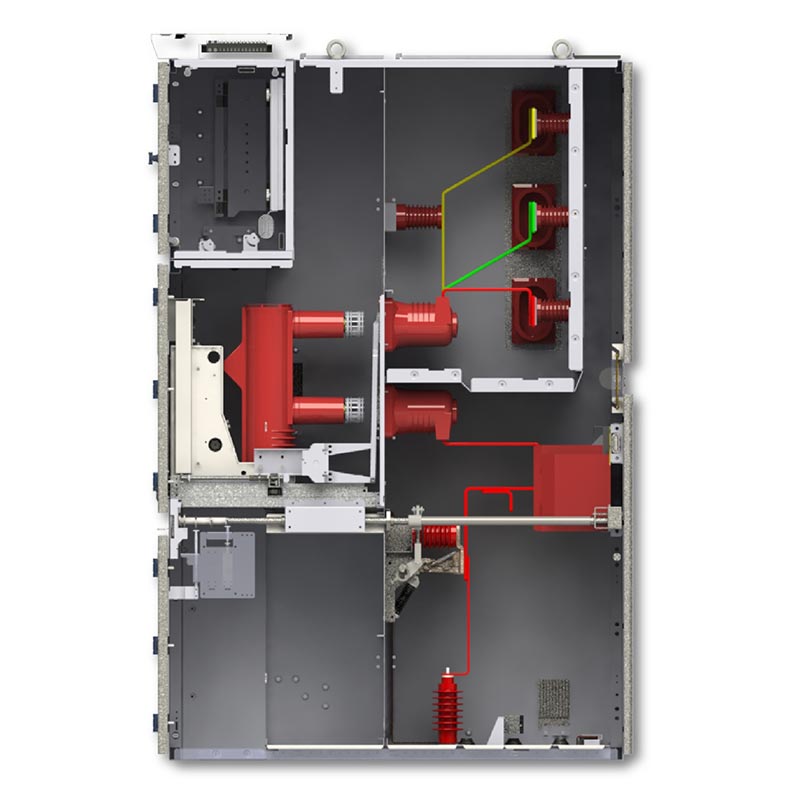

Kovová výsuvná konštrukcia, štyri nezávislé priehradky, centrálne umiestnený ručný vozík pre jednoduchú údržbu; vybavená komplexným päťstupňovým bezpečnostným blokovacím systémom, mechanická + elektrická dvojitá ochrana, odstránenie nesprávnej prevádzky; silná adaptabilita na životné prostredie, vhodná pre rôzne vnútorné pracovné podmienky.

Hlavné výhody

1. Spoľahlivý výkon: Vákuový istič s rýchlou odozvou, dlhou mechanickou životnosťou, vhodný na časté prevádzka vo viacerých scenároch;

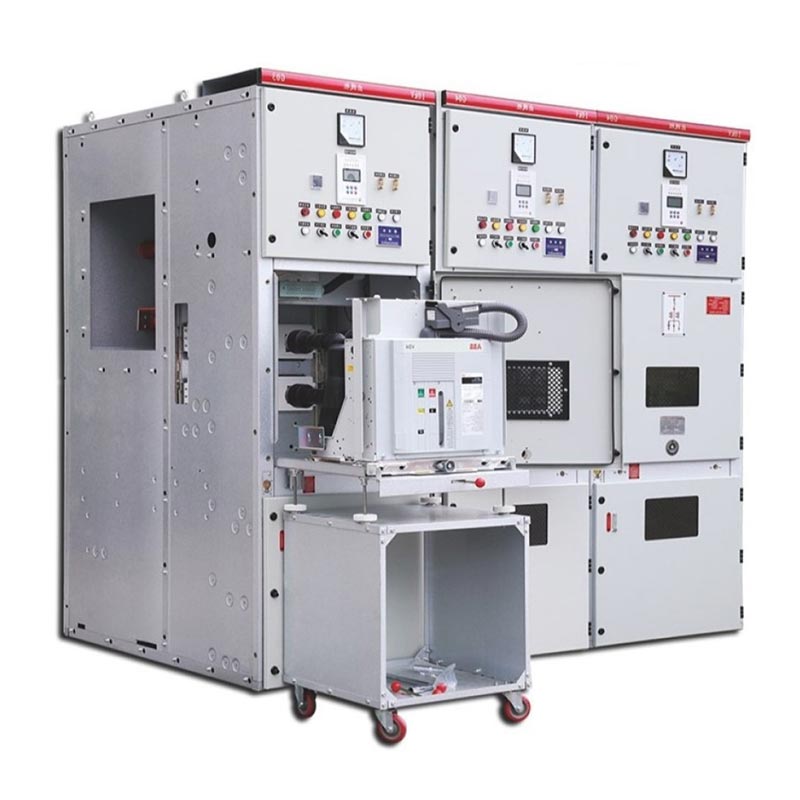

2. Bezpečné a pohodlné: Plne uzavretá ochrana, dizajn ručného vozíka pre efektívnu údržbu, podporuje inteligentné diaľková obsluha a údržba;

3. Globálna kvalita: výrobca so sídlom v Číne, štandardizovaná továreň zabezpečuje výrobnú kapacitu a kvalitu; ako a vysokokvalitný dodávateľ, exportuje do viacerých regiónov a poskytuje kompletný servis.

Prípad aplikácie v reálnom svete

Prípad 1: Projekt distribúcie 11 kV v rozvodni 110 kV v juhovýchodnej Ázii

1. Pozadie projektu: Táto rozvodňa je hlavným napájacím uzlom v regióne a vyžaduje stabilný 11kV výkon zásobovanie okolitých priemyselných parkov a obytných oblastí. Zariadenie musí mať vysokú spoľahlivosť a vyhovujúce a kompatibilné s miestnym 50Hz napájacím systémom.

2. Aplikačné riešenie: Usune prispôsobených 28 panelov KYN28A-12 11kV MV VCB, ktoré využívajú jednu segmentovanú prípojnicu architektúry a vybavené vákuovými ističmi VS1, aby vyhovovali požiadavkám na dvojokruhové napájanie.

3. Výsledky implementácie: Za tri roky od uvedenia do prevádzky zariadenie fungovalo bez akýchkoľvek zlyhania, úspešné absolvovanie viacerých testov v extrémnych podmienkach, ako sú búrky a vysoké teploty. Presne dokončuje distribúciu energie a ochranu pred poruchami, čím pomáha rozvodni dosiahnuť „nulový výpadok napájania prevádzku a údržbu,“ a získalo vysoké uznanie od miestneho energetického oddelenia.

Prípad 2: Modernizácia distribúcie vysokého napätia v európskom závode na výrobu automobilov

1. Pozadie projektu: Raziarne a lakovne v továrni majú extrémne vysoké požiadavky na energiu stabilita dodávky, čo si vyžaduje upgrade na 11kV rozvodný systém. Zariadenie musí byť v súlade s EU normy IEC, pričom sa zohľadňuje aj jednoduchosť údržby a využitie priestoru.

2. Aplikačné riešenie: Vybralo sa 16 Usune 11kV MV VCB panelov s použitím centrálne umiestneného ručného vozíka konštrukcia, kompatibilná s jedným systémom prípojníc a vybavená antikondenzačnými ohrievačmi a inteligentnými moduly na monitorovanie teploty a vlhkosti.

3. Výsledky implementácie: Zariadenie sa dokonale prispôsobí európskemu dvojfrekvenčnému systému 50Hz/60Hz. Inštalácia neovplyvňuje bežnú dielenskú výrobu a ručný vozík je možné rýchlo vytiahnuť kvôli údržbe. Po inovácii sa miera výpadkov napájania továrne znížila o 90%, čím sa splnili potreby nepretržitej výroby automobilovej výroby.

Pracovné prostredie

1. Teplota okolitého vzduchu: maximálne +40°C, minimálne -10°C;
2. Relatívna vlhkosť: denný priemer ≤ 95 %, mesačný priemer ≤ 90 %;
3. Nadmorská výška: ≤ 1000 m;
4.Seizmická intenzita: nepresahujúca 8. stupeň;
5. Zariadenie musí byť inštalované na miestach bez nebezpečenstva požiaru alebo výbuchu, silného znečistenia, chemikálií korózia a silné vibrácie.
6. Ak sa má zariadenie používať v podmienkach prostredia, ktoré presahujú bežné požiadavky špecifikované v GB 3906, príslušné opatrenia musia byť odsúhlasené používateľom a výrobcom.

Technické špecifikácie

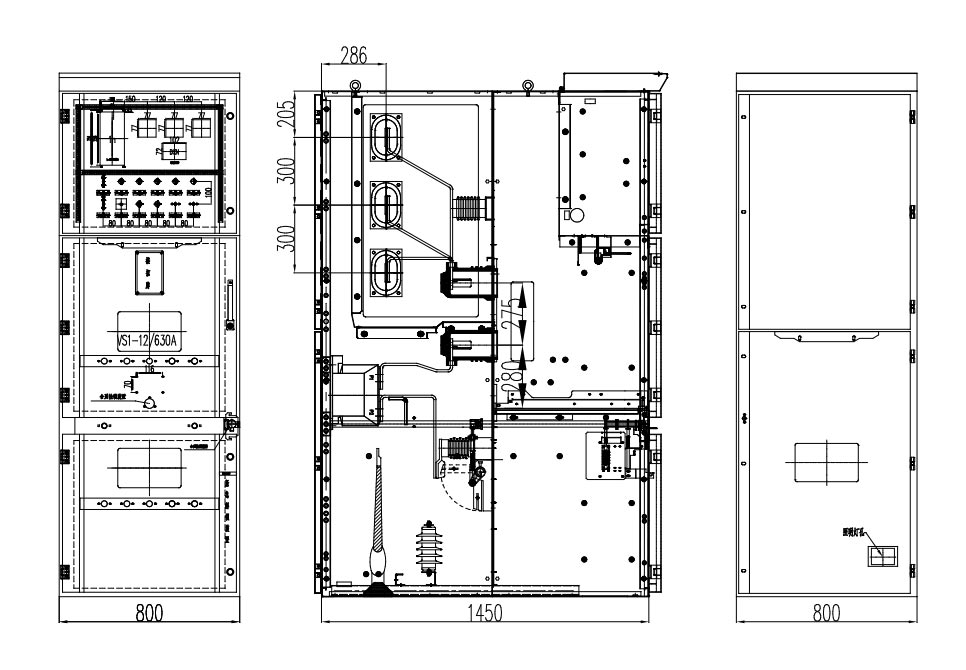

Vonkajší rozmer produktu

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

často kladené otázky

Q1: Päťnásobná blokovacia funkcia?

Odpoveď: Zahŕňa päť hlavných funkcií, ako je istič proti chybnej prevádzke, s mechanickým a elektrickým duálnym blokovanie, aby sa zabránilo chybnej prevádzke.

Q2: Sú 11kV MV Vcb panely kompatibilné s 10kV systémami?

Odpoveď: Plne kompatibilný, nevyžaduje sa žiadna úprava, môže priamo nahradiť existujúce vybavenie a prispôsobenie parametrov je podporovaný.

Q3: Export zhody a popredajný servis?

Odpoveď: V súlade s medzinárodnými normami je možné prispôsobiť regionálne certifikácie; rýchla reakcia z Číny továreň a lokalizovaný popredajný servis z globálnych predajní.

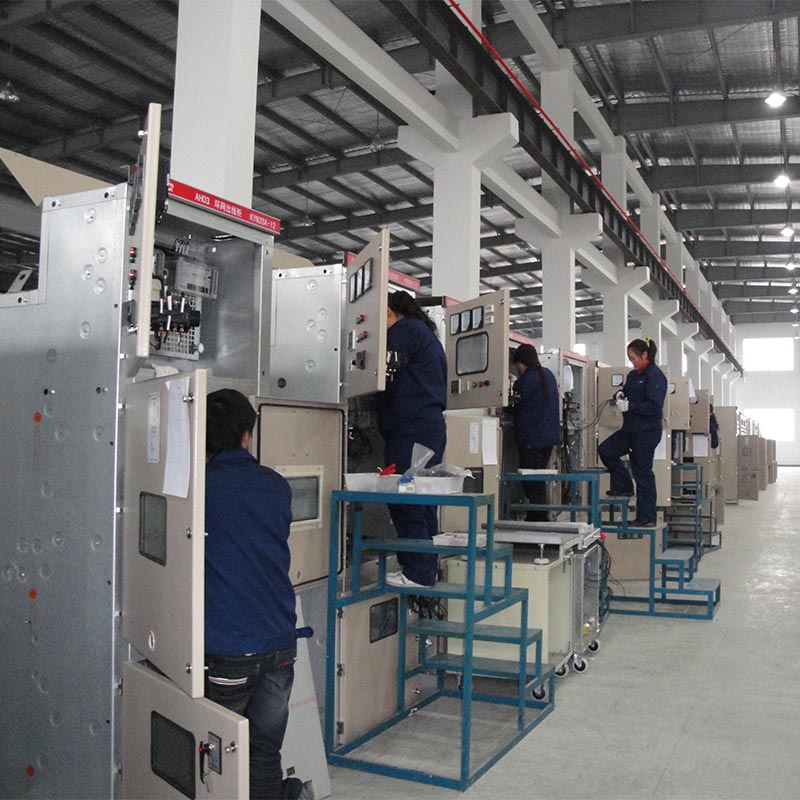

Sila značky a továrne

Usune sa spolieha na svoju hlavnú továreň v Číne s ročnou výrobnou kapacitou viac ako 5 000 panelov. Chváli sa digitalizovanú komplexnú správu, integráciu výskumu a vývoja, výroby a predaja. Jej produkty pokrývajú viac ako 30 krajiny, čo z neho robí dôveryhodného dodávateľa a výrobcu distribúcie energie stredného napätia pre globálnych zákazníkov.
