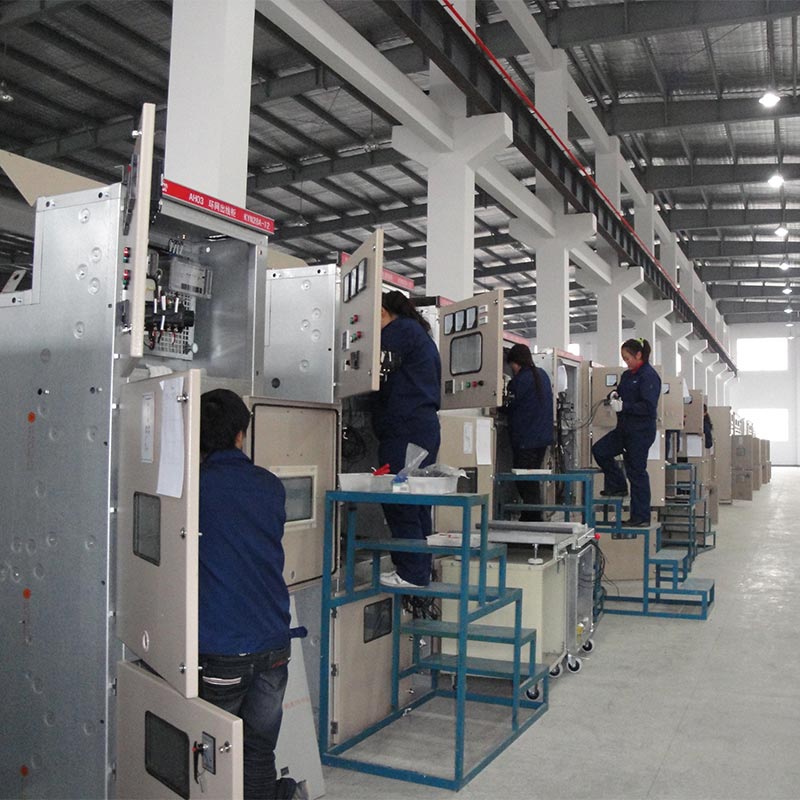

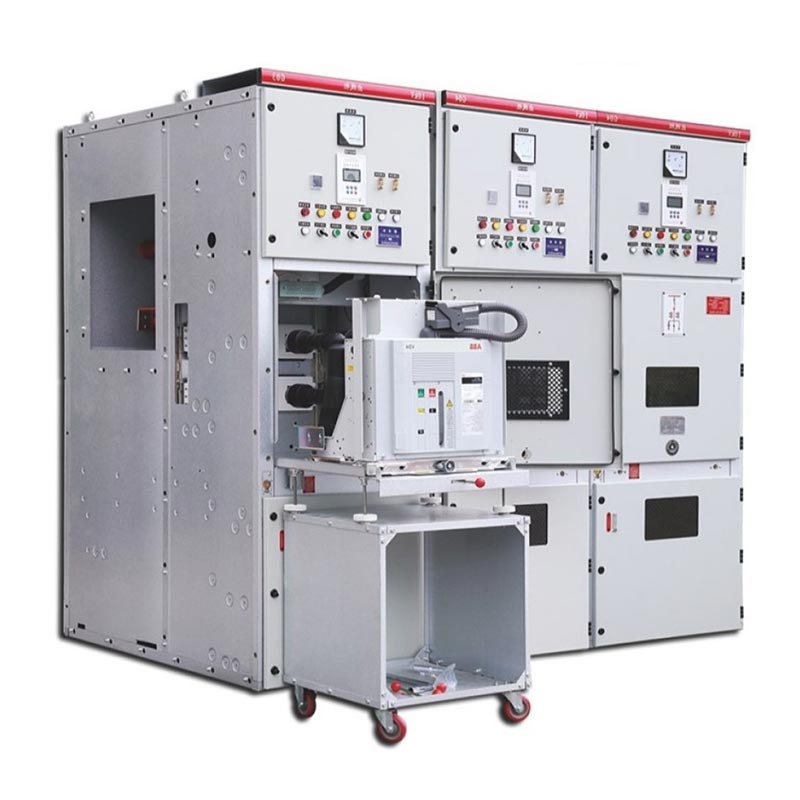

Spínací prístroj Kyn28 12kv

Usune Kyn28 Switchgear 12kV je vnútorné vysokonapäťové distribučné zariadenie s menovitým napätím pokrývajúcim 3,6kV, 7,2 kV a 12 kV, vhodné pre 50/60 Hz trojfázové systémy striedavého prúdu. Ide o jadro elektrického zariadenia v modernej energetike prenos a distribúcia, priemyselná distribúcia energie a napájanie komerčných budov. Produkt využíva pancierovanú kovovú konštrukciu, ktorá úplne oddeľuje funkčné jednotky, ako sú ističe, prípojnice, káble a ovládanie prístrojov. Táto konštrukcia eliminuje šírenie oblúkových porúch od začiatku. To je tiež vybavený výsuvným vákuovým ističovým vozíkom, ktorý umožňuje rýchlu údržbu a výmenu bez vypnutia po prípojnici, plne spĺňajúce základné požiadavky energetických systémov na bezpečnú, stabilnú a efektívnu prevádzku a údržbu.

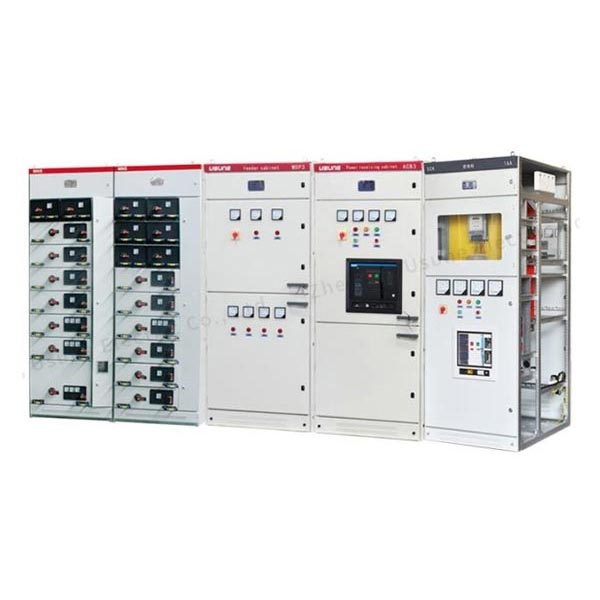

Nízkonapäťové rozvádzače

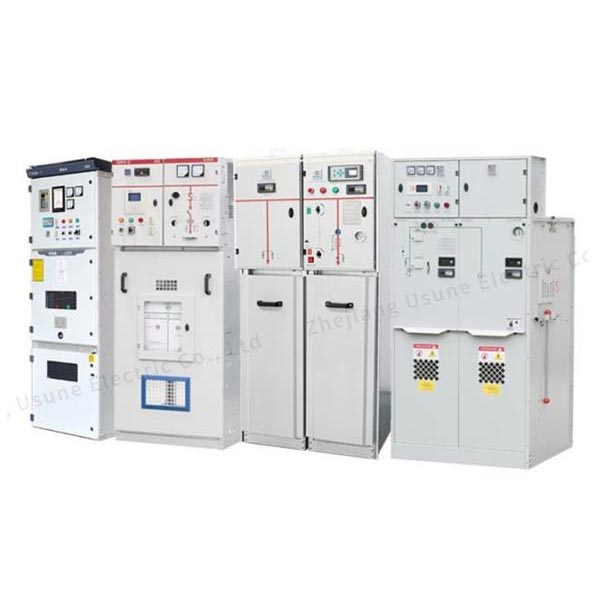

Strednapäťové rozvádzače

Základné technické parametre

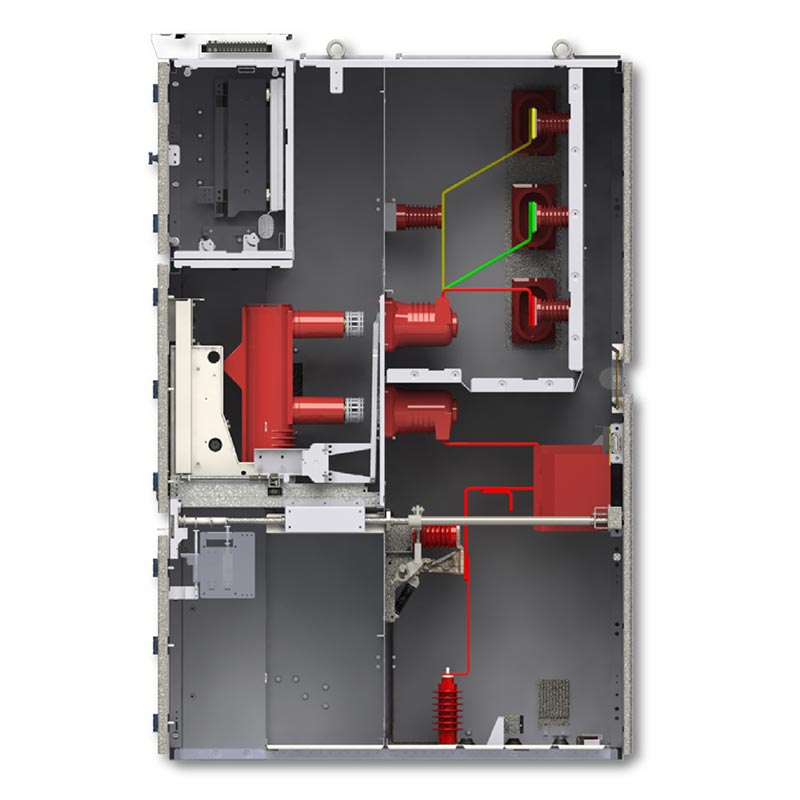

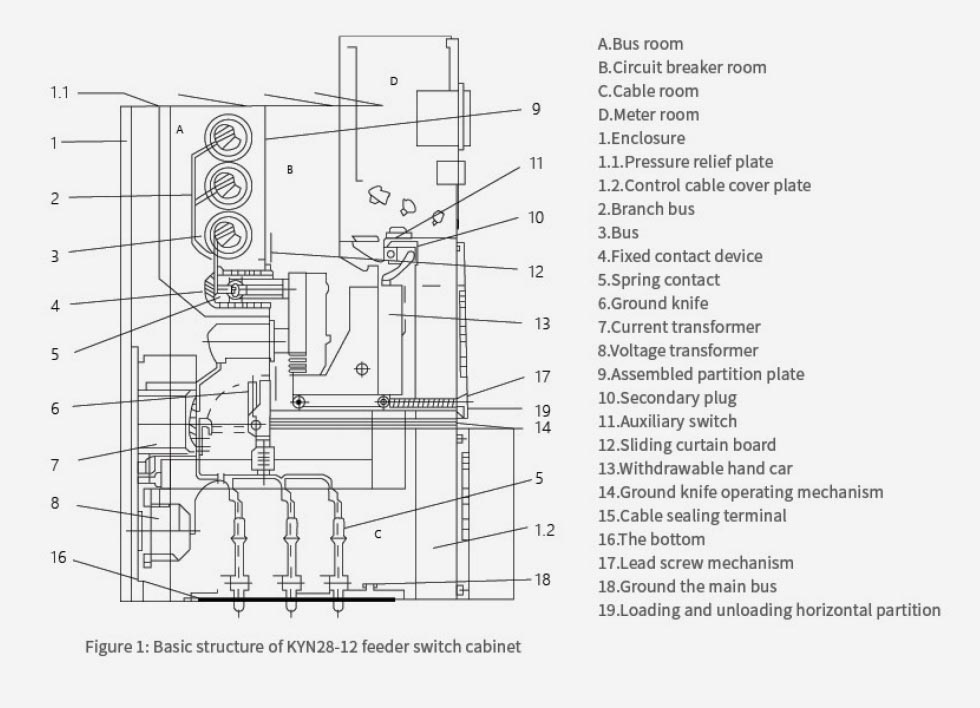

Nezávislá štruktúra oddelenia

Rozvádzač Kyn28 12kV využíva modulárny dizajn priehradky s celokovovou izoláciou. Štyri funkčné oblasti sú úplne nezávislé a účinne zabraňujú šíreniu porúch:

1. Priestor ističa: Inštaluje vozík vákuového ističa, vybavený presným vedením a blokovacie mechanizmy na zaistenie bezpečného pohybu vozíka.
2. Priehradka prípojníc: Uzavreté usporiadanie hlavných a vedľajších prípojníc s vynikajúcim izolačným výkonom, riziko medzifázového skratu/fáza-zem.
3. Káblový priestor: Veľký priestor, vhodný pre viacokruhové káblové spojenia, uľahčuje kladenie káblov, zapojenie, a testovanie.
4. Prístrojový a riadiaci priestor: Integruje ochranné zariadenia, meracie prístroje a riadiaci obvod komponenty pre centralizované monitorovanie a prevádzku.
5. Zariadenie na uvoľnenie tlaku: Vybavené špeciálnou klapkou na uvoľnenie tlaku na vrchu, môže rýchlo uvoľniť oblúk tlak v prípade vnútorných porúch, zabezpečenie bezpečnosti skrine a personálu.

Hlavné výhody produktu

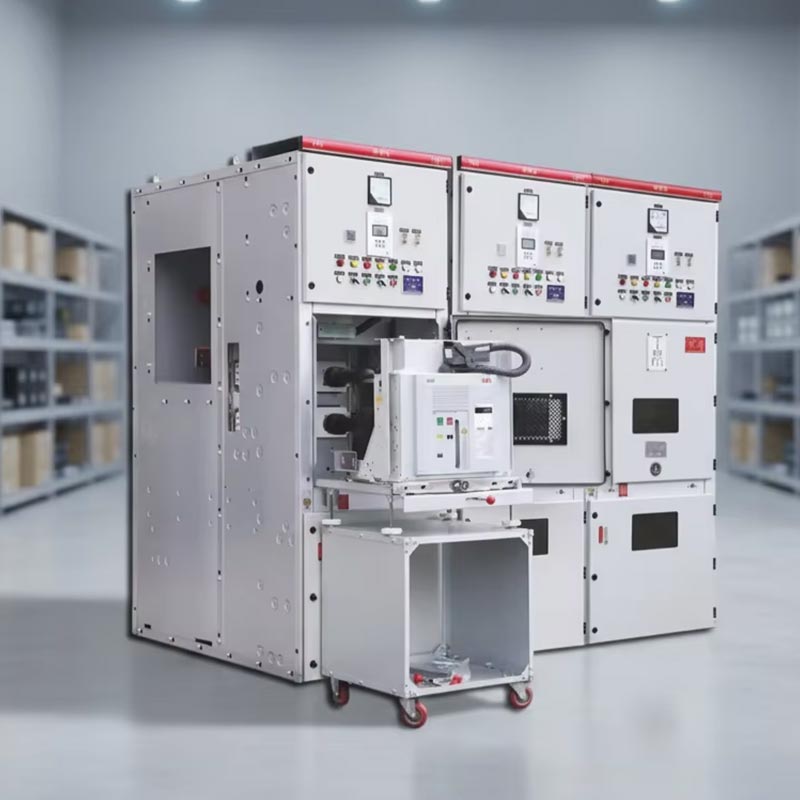

1. Dizajn odnímateľného ručného vozíka

Rad ističov, PT a izolačných ručných vozíkov sú plne zameniteľné. Počas údržby stačí odstrániť chybný ručný vozík a zatlačte náhradný vozík, aby ste rýchlo obnovili napájanie bez odpojenia celej prípojnice, výrazne znižuje čas údržby pri výpadku prúdu.

2. Komplexné "päť-preventívne" mechanické blokovanie:

- Zabraňuje náhodnému vypnutiu a vypnutiu ističov;
- Zabraňuje vybratiu/vtlačeniu ručného vozíka ističa pri zaťažení;
- Zabraňuje náhodnému uzavretiu uzemňovacieho spínača, keď je pod napätím;
- Zabraňuje náhodnému zapnutiu, keď je uzemňovací spínač zatvorený;
- Zabraňuje náhodnému vstupu do oddelení pod napätím.

3. Optimalizovaná bezpečnosť a údržba

Dizajn ovládania a údržby na všetkých predných miestach eliminuje potrebu priestoru na údržbu vzadu a efektívne šetrí podlahová plocha v distribučnej miestnosti; skriňa má zabudovaný kondenzačný ohrievač, prispôsobiteľný vysokej vlhkosti prostredia, čím sa zabráni poruchám izolácie spôsobeným kondenzáciou.

4. Vysoká izolácia a odolnosť proti poruchám

Rozvádzač Kyn28 12kV využíva vysokokvalitné izolačné materiály a vedecky rozmiestnenú izoláciu, čím sa dosahuje vysoká úroveň izolácie. Účinne odoláva skratom, prepätiam a iným elektrickým poruchám. Kombinované so svojou kovovou pancierovou štruktúrou sa môže pochváliť silnými schopnosťami ovládania oblúka.

Hlavné typy aplikácií

1. Prichádzajúca linková skrinka: Prijíma napájanie z predradených zdrojov, poskytuje príjem energie a celkovú ochranu.
2. Skriňa výstupného vedenia: Rozvádza energiu do záťaží, motorov a iných koncových obvodov, čím poskytuje ochranu.
3. Skrinka PT a merania napätia: Monitoruje napätie systému a poskytuje ochranu proti prepätiu.
4. Meracia skrinka: Integruje nástroje na meranie energie pre presné štatistiky spotreby energie.
5. Skriňa sekcií prípojníc: Umožňuje segmentovanú prevádzku, izoláciu a ochranu sekcií prípojníc.
6. Izolačná skriňa: Poskytuje elektrickú izoláciu a zaisťuje bezpečnú údržbu.

Prípad aplikácie Real-World

Prípad 1: Projekt distribúcie energie 10 kV pre veľké dátové centrum vo východnej Číne

Požiadavky projektu: Dátové centrum vyžaduje 99,99% dostupnosť napájania a nulovú poruchu, vysoko stabilné strednonapäťový systém distribúcie energie na zabezpečenie neprerušovaného napájania základných záťaží, ako sú servery a chladiace zariadenie.

Riešenie: Bol skonštruovaný kompletný energetický rozvodný systém s použitím jednotiek Usune Kyn28 Switchgear 12kV, vrátane vstupné skrine, meracie skrine, PT skrine a 12 výstupných skríň. Je vybavený skratom 40kA vypínacie vákuové ističe a inteligentné integrované ochranné zariadenia na dosiahnutie rýchlej poruchy izolácia a presné miesto poruchy.

Prevádzkové výsledky: Od uvedenia do prevádzky v roku 2023 systém fungoval bez akýchkoľvek porúch, so 100 % miera presnosti ochranných akcií. Ročný čas výpadku prúdu je kratší ako 5 minút, plne spĺňa vysoké hodnoty spoľahlivosť napájacieho zdroja dátového centra a efektívne predchádzanie ekonomickým stratám v desiatkach miliónov dolárov v dôsledku výpadkov elektriny.

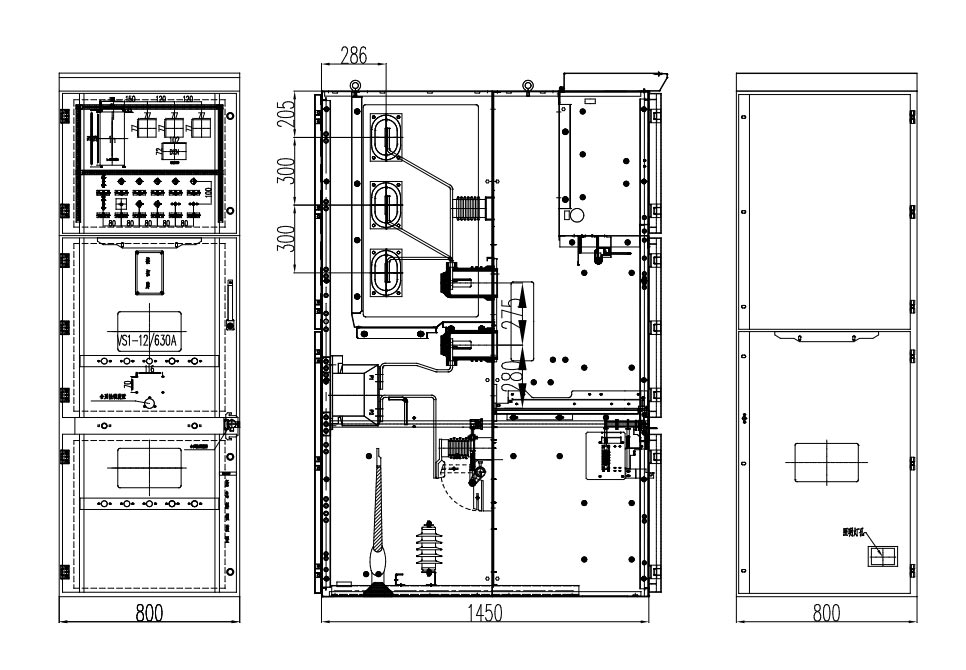

Vonkajší rozmer produktu

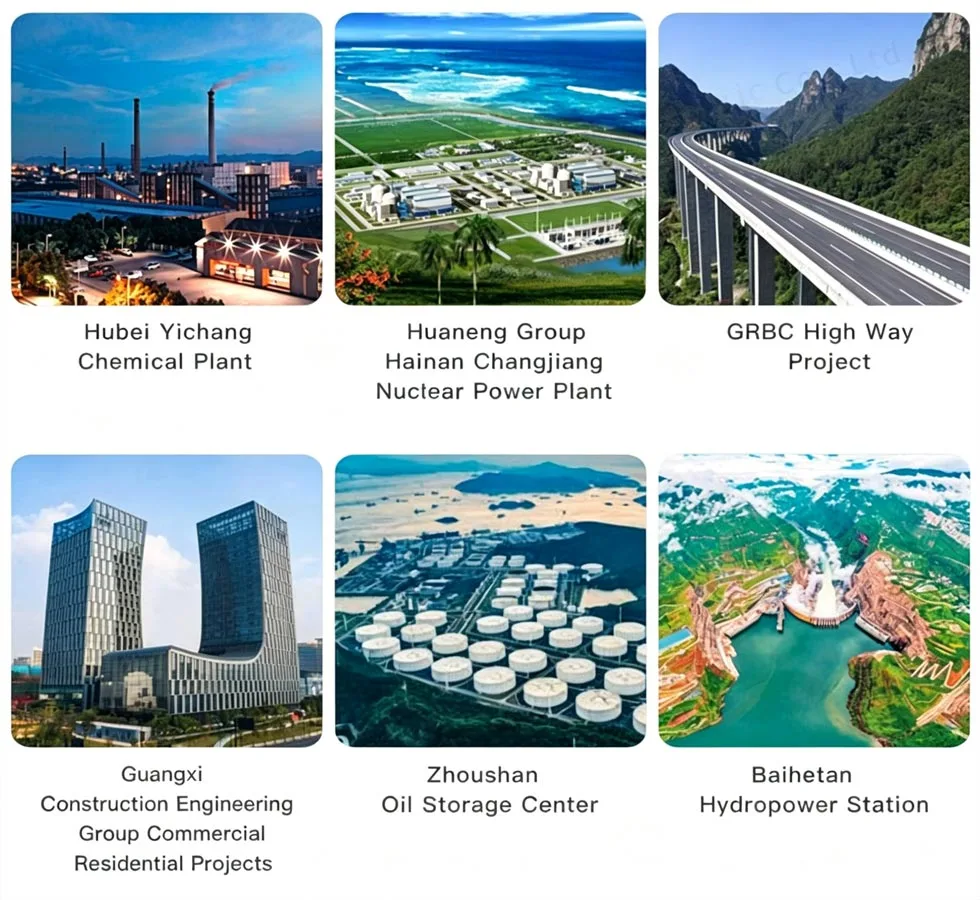

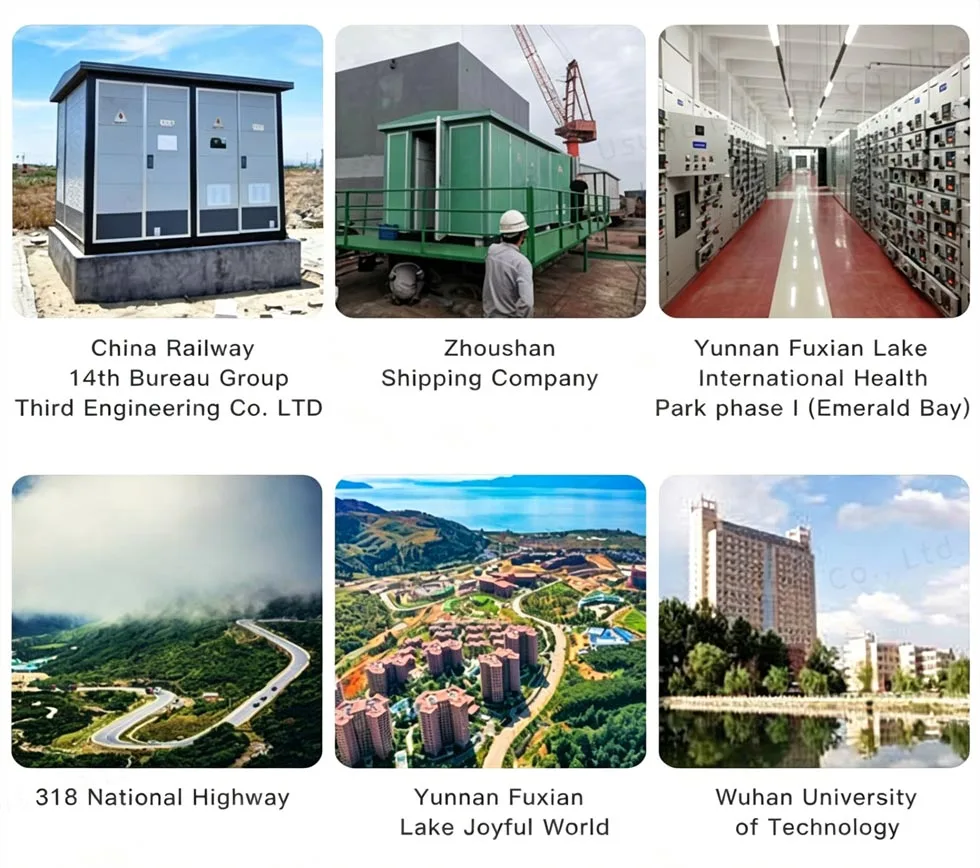

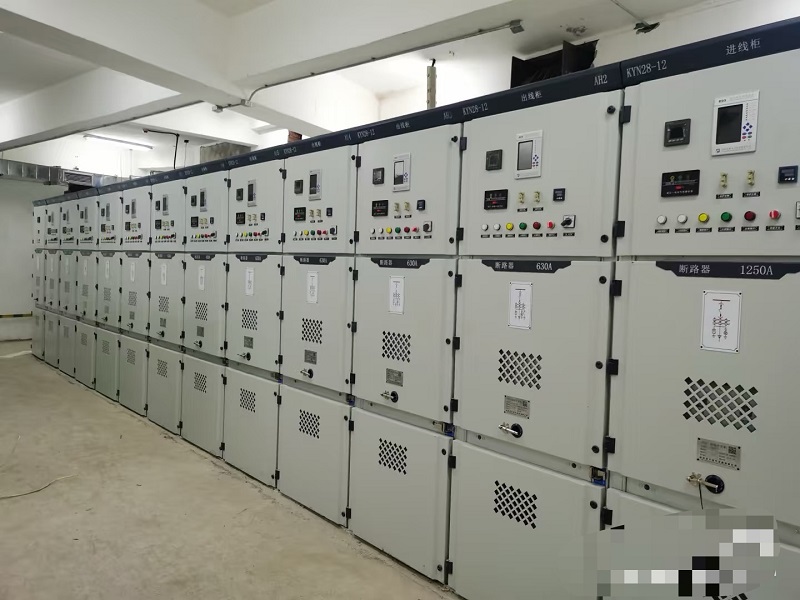

Referencia projektu

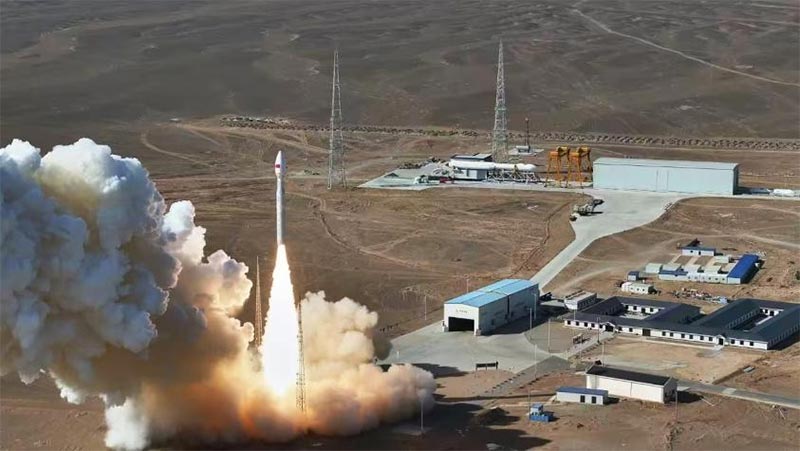

Projekt štartu rakiet Cas-space

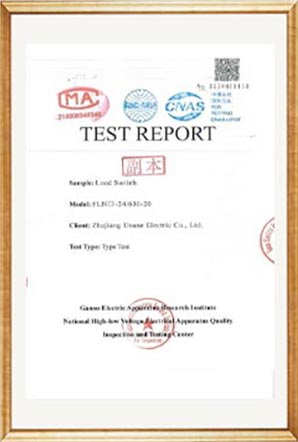

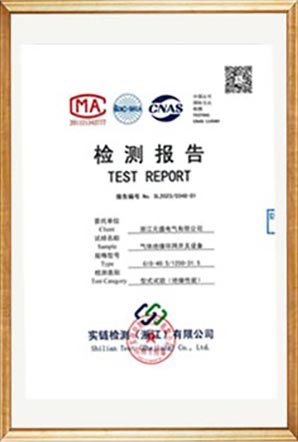

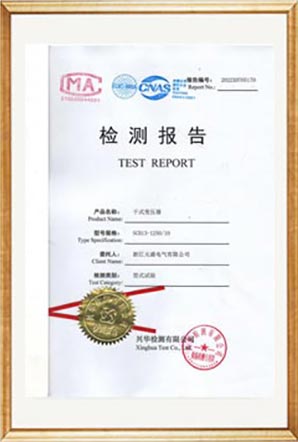

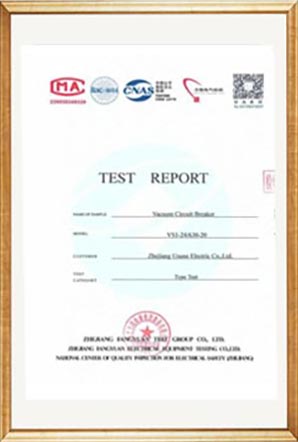

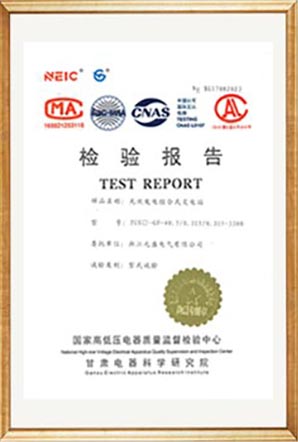

Skúšobná správa

často kladené otázky

Q1: Je „päťodolné“ blokovanie systému Kyn28 rozvádzača 12 kV mechanicky nútený blokovací mechanizmus, a dá sa to deaktivovať?

„Päťodolný“ blokovací systém rozvádzača Usune KYN28 využíva čisto mechanický dizajn núteného blokovania. bez elektrického pomocného odblokovacieho obvodu, čo štrukturálne vylučuje možnosť nesprávneho fungovania. Iba pracovníci profesionálnej údržby ho môžu dočasne odomknúť pomocou špecializovaných nástrojov za bezpečných podmienok napájania porucha a uzemnenie; počas bežnej prevádzky sa nedá odblokovať. Toto je plne v súlade s IEC a domácou energiou bezpečnostné normy, maximalizujúce bezpečnosť operátorov a zariadení.

Otázka 2: Môže produkt normálne fungovať v prostredí s vysokou vlhkosťou a vysokou nadmorskou výškou a aké sú špeciálne úpravy požadované?

Štandardná tolerancia vlhkosti produktu je ≤ 95 % denného priemeru a ≤ 90 % mesačného priemeru. Zabudovaný kondenzačný ohrievač automaticky odvlhčuje a ľahko zvláda prostredie s vysokou vlhkosťou. Pre scenáre s nadmorskou výškou > 1000 m to môže byť používa sa s odľahčením podľa noriem energetického priemyslu (približne 10 % zníženie na každých 1000 m nárastu nadmorská výška). K dispozícii sú aj verzie s vystuženou izoláciou na mieru, aby sa zväčšila povrchová vzdialenosť a splnila sa požiadavky na bezpečnosť prevádzky vo vysokých nadmorských výškach.
