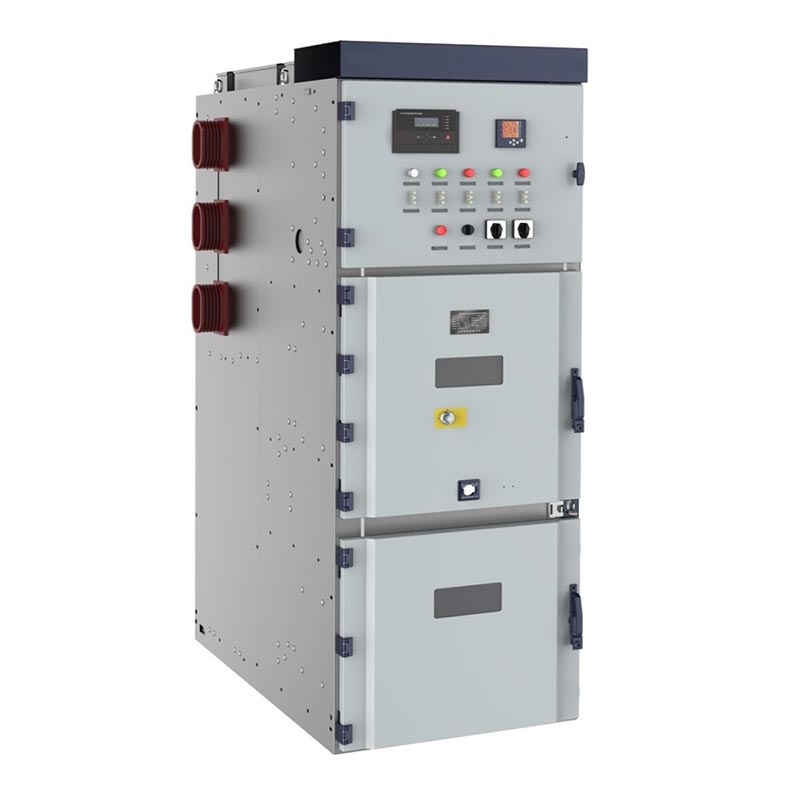

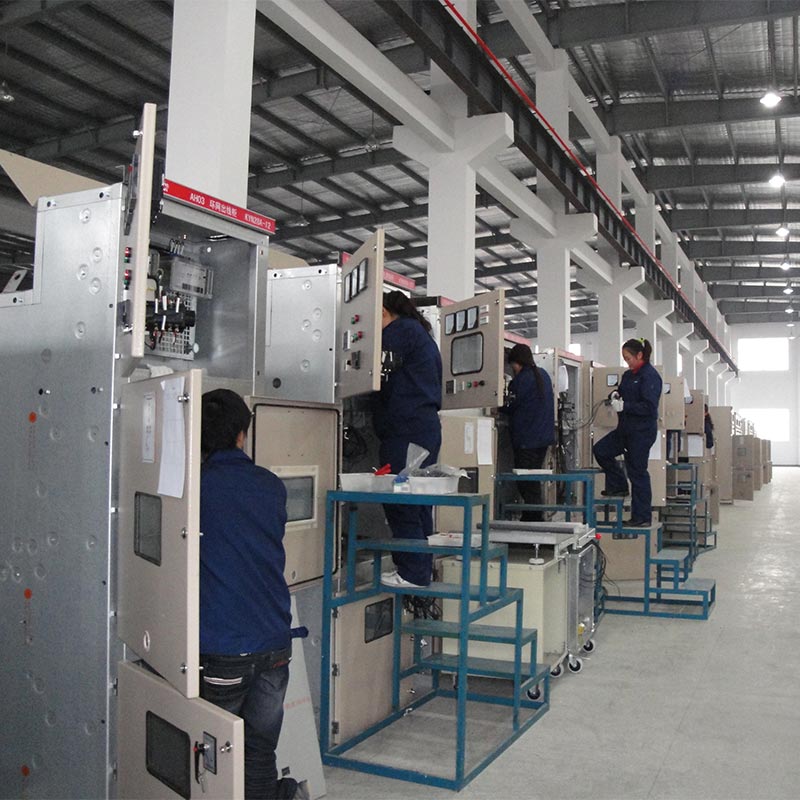

24kv vysokonapäťové LV a MV rozvádzače

Usune 24kV vysokonapäťový LV a MV rozvádzač, KYN28-24 (Z)(GZS1), patrí medzi pancierové výsuvné AC kategórie kovových uzavretých rozvádzačov. Je vhodný pre trojfázové AC 50Hz napájacie systémy a používa sa hlavne pre moc príjem, distribúcia, riadenie okruhu, ochrana a monitorovanie.

24kV vysokonapäťový LV a MV rozvádzač je široko používaný v elektrárňach, rozvodniach, priemysle a baníctve. podniky a výškové budovy na príjem, rozvod, riadenie a ochranu elektriny. Usuneho jadro výrobná základňa sa nachádza v Číne, vďaka čomu je dôveryhodným profesionálnym výrobcom poskytujúcim vysokú kvalitu riešenia distribúcie energie stredného napätia pre používateľov na celom svete.

Nízkonapäťové rozvádzače

Strednapäťové rozvádzače

Hlavné technické parametre

Naše produkty prísne dodržiavajú nasledujúce normy

1. GB3906-2006 "3,6-40,5kV AC kovový spínací a ovládací prístroj"
2. GB/T11022 "Všeobecné technické podmienky pre vysokonapäťové spínacie a riadiace zariadenia"
3. IEC62271-200 "Kovový rozvádzač striedavého prúdu s menovitým napätím nad 1 kV a pod 52 kV"
4. DL/T404 "Technické podmienky na objednanie vnútorného striedavého vysokonapäťového rozvádzača"

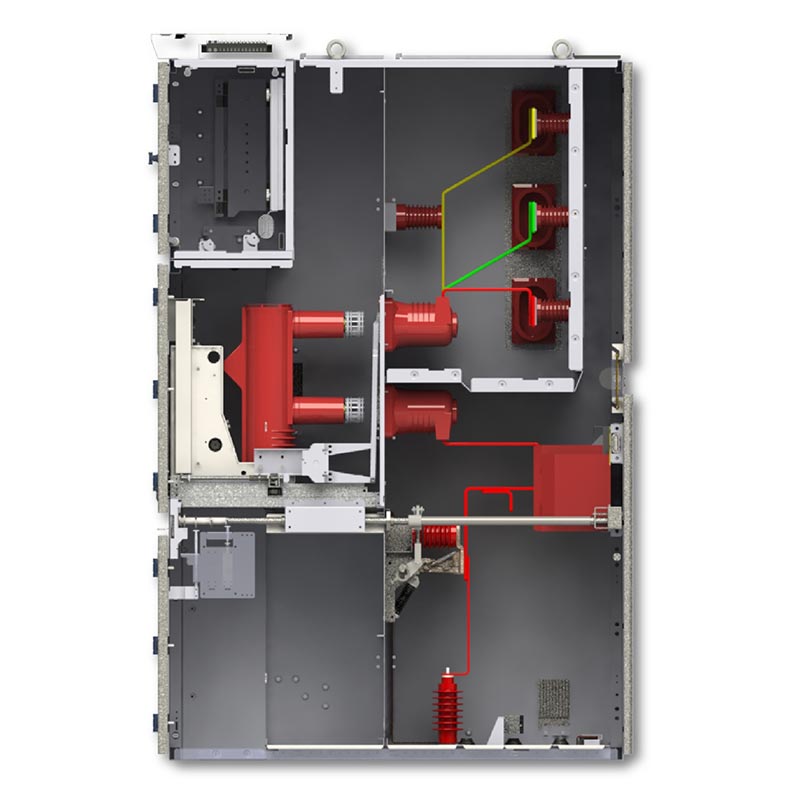

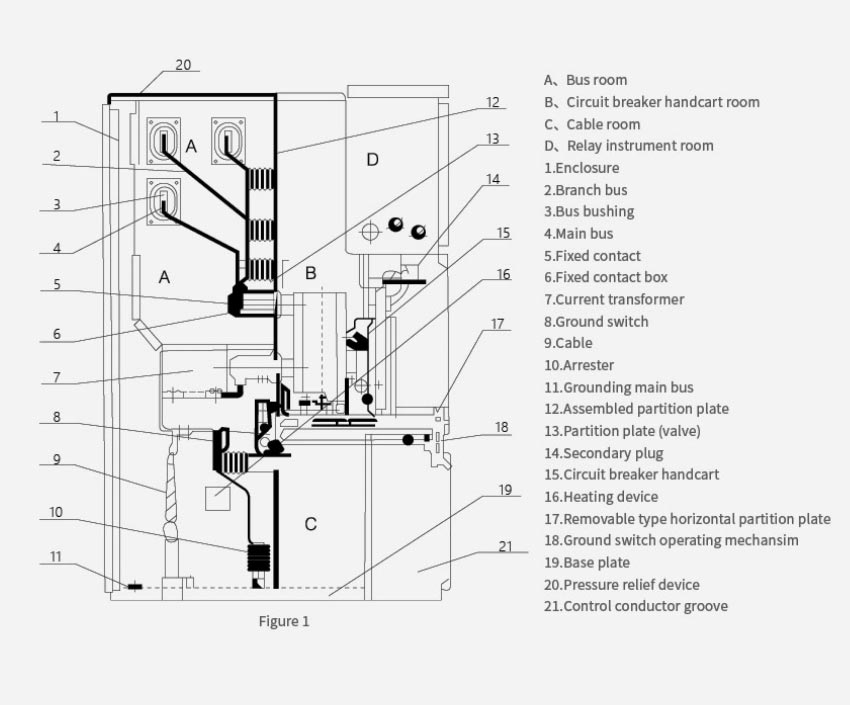

Štruktúra kabinetu

24kV vysokonapäťový nízkonapäťový a strednonapäťový rozvádzač má celokovovú delenú štruktúru, pričom každý funkčná oblasť nezávisle izolovaná, účinne potláčajúca šírenie poruchových oblúkov.

1. Priestor ističa: Je vybavený odnímateľným vozíkom vákuového ističa.
2. Priehradka prípojníc: Obsahuje hlavné prípojnice, odbočné prípojnice a izolátory prípojníc.
3. Káblový priestor: Inštaluje prúdové transformátory, napäťové transformátory, uzemňovacie spínače a káblové koncovky.
4. Priestor pre riadiace prístroje: Vybavený relé, ochrannými zariadeniami, prístrojmi, sekundárnym vedením a ovládanie panelov.
5. Kanál na odľahčenie tlaku: Obsahuje zariadenie na odľahčenie oblúka na vrchu skrine na zvýšenie bezpečnosti pri poruchách.

Základné vlastnosti

1. Celokovové nezávislé priehradky zabraňujúce šíreniu a vzájomnému rušeniu poruchových oblúkov.

2. Komplexné mechanické blokovanie s piatimi dôkazmi:
- Zabraňuje tlačeniu alebo ťahaniu ističa pod záťažou.
- Zabraňuje vypnutiu ističa, keď je uzemňovací spínač zatvorený.
- Zabraňuje náhodnému zopnutiu uzemňovacieho spínača, keď je pod napätím.
- Zabraňuje náhodnému vstupu do oddelení pod napätím.
- Zabraňuje nesprávnemu fungovaniu odpojovacieho spínača.

3. Stredovo namontovaný odnímateľný vozík na obsluhu a údržbu spredu, ktorý uľahčuje opravy.

4. Vysoká úroveň izolácie, kompaktná štruktúra a silná odolnosť proti poruchám.

5. V súlade s domácimi a medzinárodnými normami, prispôsobiteľné rôznym schémam distribúcie energie

Praktické prípady použitia

Prípad 1: Mestská rozvodňa vo východnej Číne

1. Pozadie projektu

Mestská rozvodňa 110 kV potrebovala modernizovať svoju sekundárnu rozvodnú sieť elektrickej energie, aby vyhovovala rastúcemu mestu dopyt po energii a zlepšiť spoľahlivosť napájania.

2. Riešenie

36 Usune 24kV vysokonapäťových Lv a Mv rozvádzačov bolo nasadených pre 24kV rozvodný systém.

3. Výsledky

- Kompaktný dizajn rozvádzača ušetril 30 % podlahovej plochy rozvodne.
- Zabezpečovacie zabezpečovacie zariadenie počas troch rokov prevádzky fungovalo bez prevádzkových nehôd.
- Spoľahlivá technológia vákuového vypínania skrátila dobu výpadku o viac ako 80%, čím sa výrazne zlepšila kvality napájania pre 200 000 obyvateľov.

Prípad 2: Veľký petrochemický závod v Strednej Ázii

1. Pozadie projektu

Moderný petrochemický komplex si vyžadoval vysoko spoľahlivý rozvodný systém vysokého napätia na zabezpečenie nepretržitá prevádzka kritických výrobných zariadení.

2. Riešenie

Dodávané 58 Usune 24kV rozvádzače, špeciálne navrhnuté pre drsné priemyselné prostredie a vylepšené o odolnosť proti prachu a korózii.

3. Výsledky

- Úspešne odolal drsnému prostrediu na mieste (vysoká prašnosť, chemické výpary), demonštruje stabilitu výkon.
- Schopnosť rýchleho odpojenia poruchy (≤ 60 ms) chráni drahé kompresory a reaktory pred poškodením počas skratu obvodov.
- Predná konštrukcia údržby znižuje prestoje pri údržbe o 50 %, čím zabezpečuje kontinuitu výroby.

Vonkajší rozmer produktu

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

často kladené otázky

Otázka 1: Aký je použiteľný rozsah napätia tohto 24kV vysokonapäťového rozvádzača Lv a Mv?

A1: Produkt je vhodný pre 3,6-12kV, 24kV trojfázové AC 50/60Hz napájacie systémy, ktoré spĺňajú potreby väčšiny scenáre distribúcie energie stredného napätia.

Q2: Podporuje zariadenie údržbu a opravy na mieste?

A2: Áno. Produkt využíva dizajn s predným ovládaním a údržbou; ističový vozík je možné posúvať o rýchla údržba a výmena bez ovplyvnenia prevádzky iných okruhov.

Q3: Ako profesionálny dodávateľ ponúka vaša továreň prispôsobené riešenia?

A3: Áno. Usune môže prispôsobiť menovitý prúd, skratový vypínací prúd, veľkosť skrinky, konfiguráciu ochrany, atď., podľa požiadaviek projektu, aby sa prispôsobili rôznym prevádzkovým podmienkam a systémovým požiadavkám.
