Spínací prístroj Kyn28 10kv

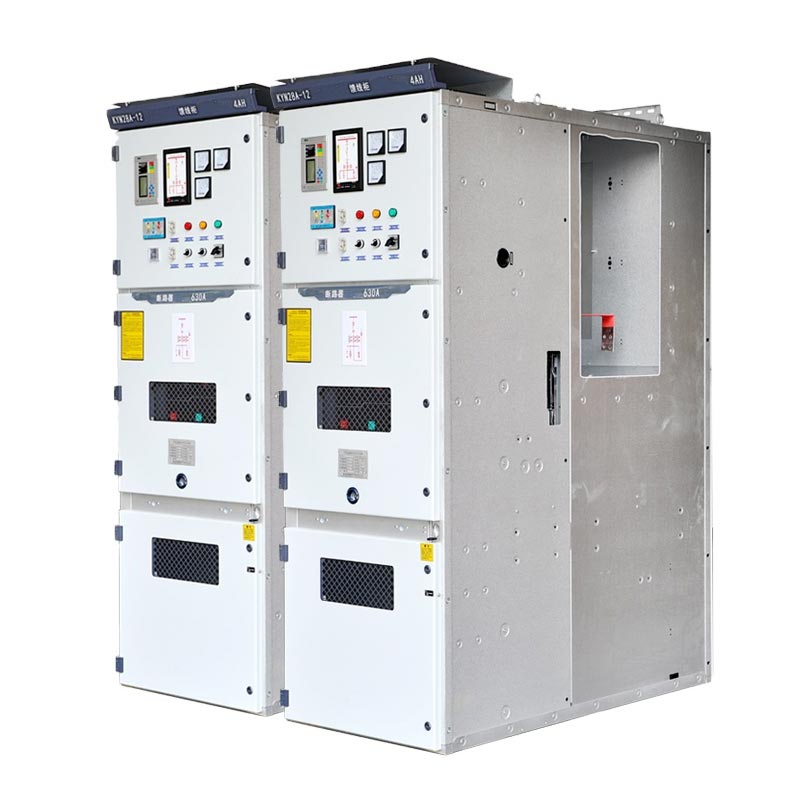

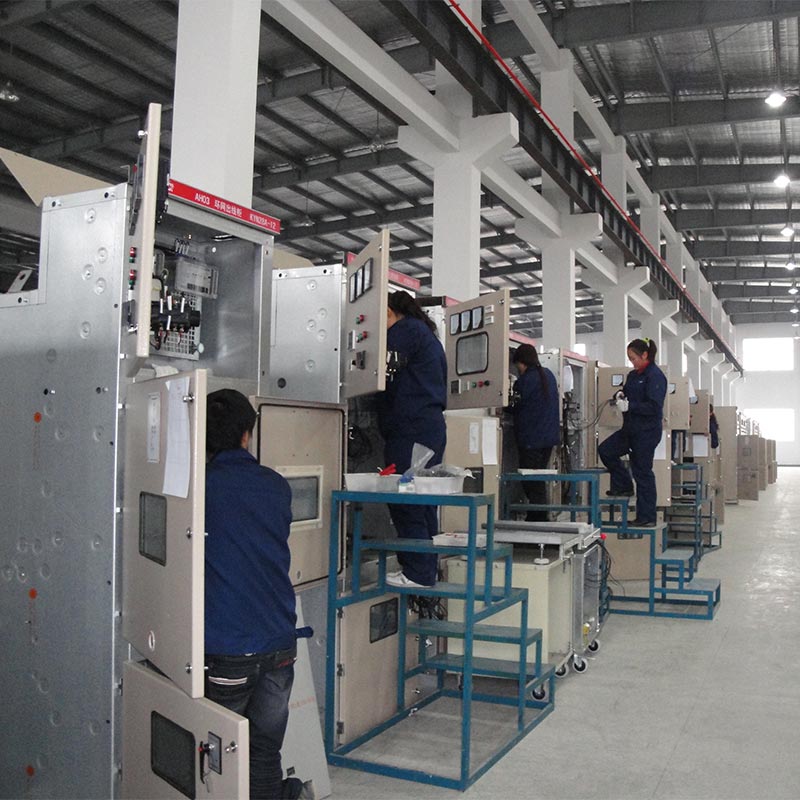

Usune Kyn28 spínací prístroj 10kV je vhodný pre trojfázové striedavé 50Hz, 3,6~12kV jednoduché prípojnice a jednoduché prípojnice segmentované napájacie systémy a obsahuje komplexné funkcie „päť-dôkaz“. Skriňa môže byť vybavená sekciou ručného vozíka s základné komponenty, ako sú vákuové ističe a vákuové stykače. Vákuové ističe od značiek ako ABB VD4, Je možné vybrať Schneider HVX a Usune VS1. Toto je v súčasnosti hlavná kompletná súprava vnútorného vysokého napätia moc distribučné zariadenia, používané hlavne na prenos a príjem energie v rôznych rozvodniach a rozvodoch stanice a na riadenie, ochranu a monitorovanie obvodov.

Nízkonapäťové rozvádzače

Strednapäťové rozvádzače

Požiadavky na prevádzkové prostredie

• Teplota okolitého vzduchu: Horná hranica +40 ℃, dolná medza -15 ℃;
• Relatívna vlhkosť: Denný priemer nepresahujúci 95 %, mesačný priemer nepresahujúci 90 %;
• Nadmorská výška: 1000 m a menej;
• Seizmická intenzita: Nepresahujúca 8 stupňov;
• Žiadne nebezpečenstvo požiaru alebo výbuchu, žiadne silné znečistenie, žiadna chemická korózia a žiadne prudké vibrácie. Ak prevádzkový prostredie prekračuje normálne podmienky špecifikované v GB3906, musí používateľ a výrobca dohodnúť a určiť vhodné podmienky.

Technické parametre

• Menovité napätie: 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV;
• Menovitá frekvencia: 50/60Hz;
• Menovitý prúd: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Menovitý krátkodobý výdržný prúd (4s): 16kA, 20kA, 25kA, 31,5kA, 40kA;
• Menovitá úroveň izolácie: 42 kV (1 min. frekvencia napájania, medzi elektródami/k zemi), 48 kV (otvorený kontakt); 75 kV (bleskový impulz, medzi elektródami/k zemi), 85kV (otvorený kontakt, špičková hodnota);
• Trieda ochrany: Krytie IP4X, ochrana IP2X pre priehradky;
• Typy skríň: Vstupné rozvodné skrine, výstupné rozvodné skrine, ochranné skrine transformátorov, prípojnicové spojky skrine, rozvodné skrine odpojovačov, prípojnicové zdvíhacie skrine, PT/VT skrine atď.;
• Rozmery skrine: Šírka 650mm/800mm/1000mm, Výška 2300mm, Hĺbka 1450mm.

Hlavné výhody

1. Komplexná bezpečnostná ochrana

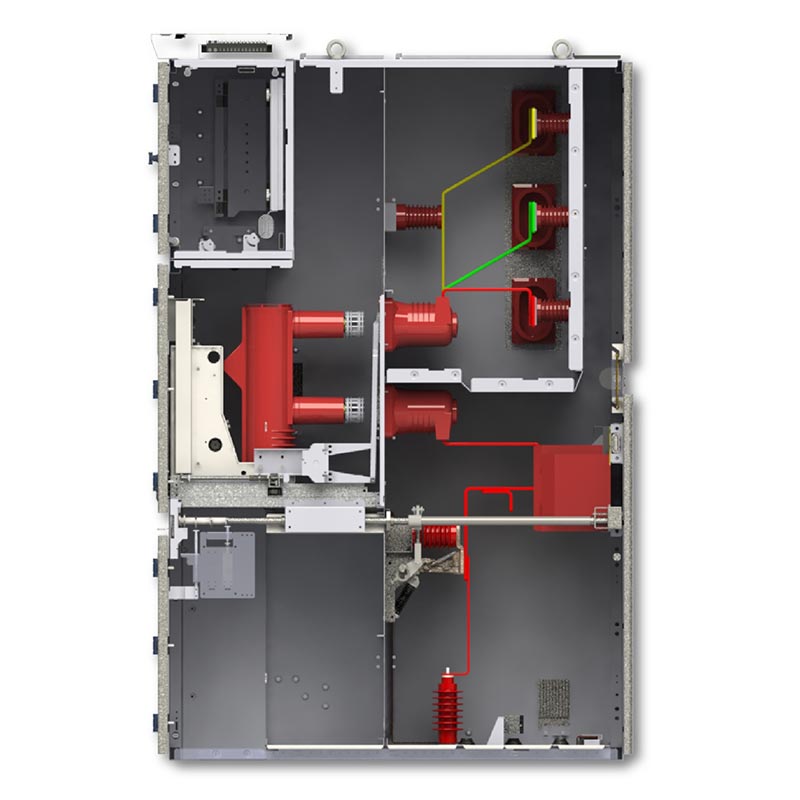

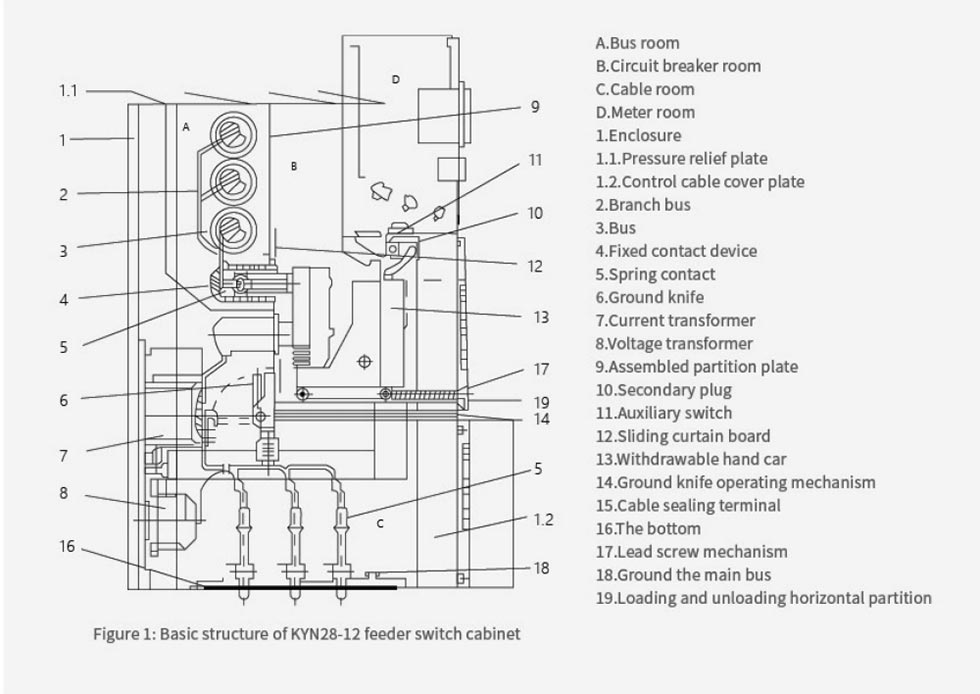

Rozvádzač Kyn28 10kV využíva pancierovú kovovú uzavretú konštrukciu, pričom každý funkčný priestor je nezávislý oddelené. V kombinácii s mechanickým a elektrickým blokovaním plne realizuje blokovanie s piatimi stupňami ochrany, odstraňovanie riziko nesprávnej prevádzky. Stupeň ochrany krytu dosahuje IP4X a ochrana priehradky je IP2X, ďalej zvýšenie bezpečnostných ochranných schopností.

2. Stabilný a spoľahlivý výkon

Navrhnuté a vyrobené prísne v súlade s medzinárodnými normami IEC a systémom riadenia kvality ISO, pomocou kvalitných vákuových komponentov je kompatibilný s rôznymi vákuovými ističmi známych značiek, má silný skratová odolnosť, prispôsobuje sa širokému rozsahu napätia a prúdu a je vhodná na dlhodobé používanie nepretržitý prevádzka.

3. Pohodlná inštalácia a údržba

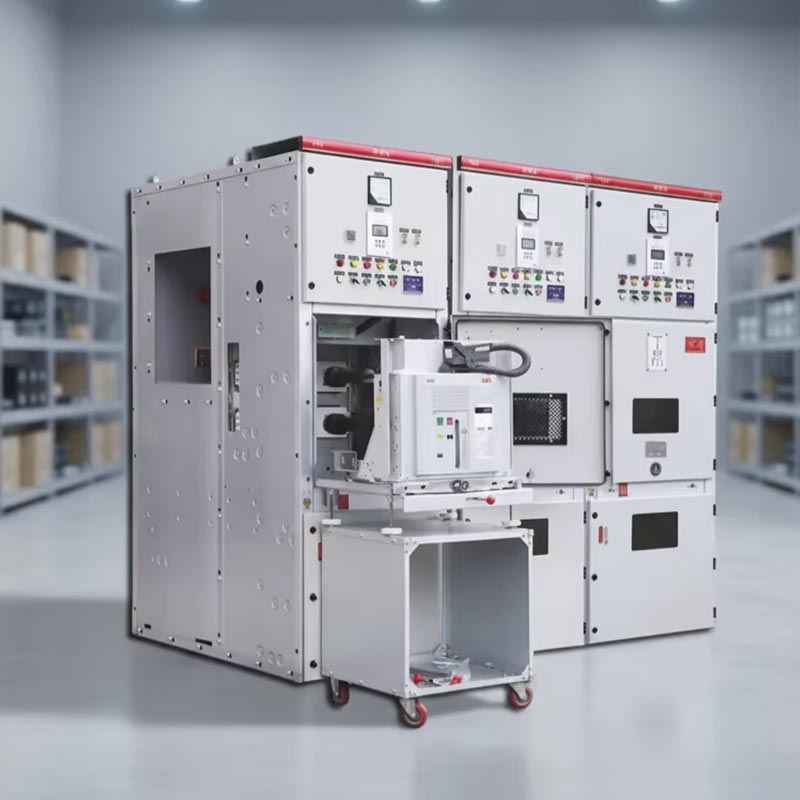

Odnímateľná konštrukcia vozíka umožňuje rýchlu a jednoduchú kontrolu a výmenu. Jeho kompaktná konštrukcia podporuje vpredu údržbu, úsporu miesta a prestojov. Štandardizované rozmery skrine sa prispôsobia rôznym scenárom inštalácie, výsledkom je vysoká účinnosť inštalácie.

4. Široká použiteľnosť

Rozvádzač Kyn28 10kV pokrýva všetky úrovne napätia od 3,6 do 24kV, je kompatibilný s 50/60Hz dvojfrekvenčným systémy, a ponúka rôzne typy skríň, aby vyhovovali potrebám distribúcie energie v rôznych priemyselných odvetviach, ako sú elektrárne, rozvodne, priemyselné a banské podniky a výškové budovy. Dokáže sa prispôsobiť aj rôznym konvenčným pracovné prostredie.

Prípad aplikácie v reálnom svete

Projekt rekonštrukcie rozvodne 110 kV v istom meste vybral 28 jednotiek rozvádzačov Usune KYN28-12. Vybavenie dosiahli vysoké využitie priestoru, rýchle uvedenie do prevádzky a mieru spoľahlivosti 99,98 % po uvedení do prevádzky, výrazne zlepšenie úrovne bezpečnosti rozvodnej siete. V tomto projekte je rozvádzač prispôsobený na environmentálne požiadavky miesta vrátane nadmorskej výšky, teploty a vlhkosti a vhodného vákuového okruhu model ističa je vybraný tak, aby dokonale zodpovedal potrebám rozvodu energie rozvodne.

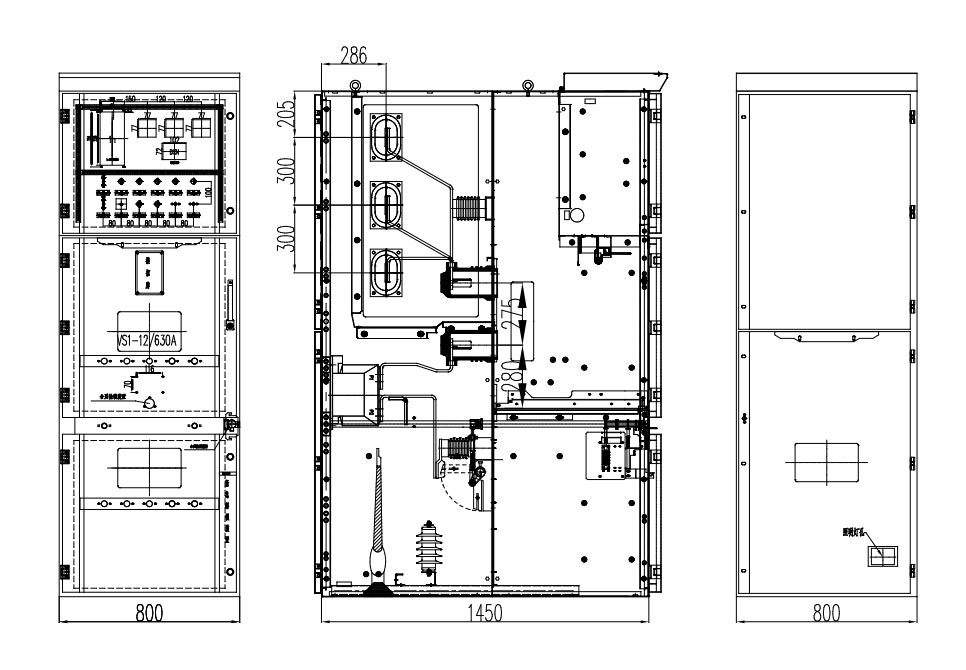

Vonkajší rozmer produktu

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

často kladené otázky

Otázka 1: Aké sú špecifické funkcie rozvádzača KYN28 pre „päťodolnosť“?

Odpoveď: Ide najmä o zabránenie náhodnému otvoreniu a zatvoreniu ističov, zabránenie tlačeniu alebo ťahaniu ručný vozík pod zaťažením, čím sa zabráni pripojeniu uzemňovacích vodičov k obvodom pod napätím, zabráni sa uzavretiu istič s pripojeným uzemňovacím vodičom a zabraňujúci náhodnému vstupu osôb pod napätím oddiely, čím je konštrukčne zaistená bezpečnosť personálu a techniky.

Q2: Aký je cyklus bežnej údržby pre rozvádzač Kyn28 10kV?

A: Odporúča sa vykonávať rutinnú kontrolu každých 6 mesiacov a komplexnú údržbu každé 1-2 roky, so zameraním na kontrolu mechanizmu, izolácie, blokovania a dotiahnutia skrutiek. Usune poskytuje úplnú technickú podporu.

Q3: Môže Usune poskytnúť prispôsobený rozvádzač?

A: Áno. Ako profesionálny výrobca môže Usune prispôsobiť interné konfigurácie, úrovne ochrany a inteligentné monitorovacie riešenia založené na napätí, prúde, požiadavkách na ochranu a prostredí lokality. Môže tiež upravte rozmery skrine a vyberte vhodné modely vákuových ističov, aby vyhovovali špecifickým potrebám.

Stručne povedané, rozvádzač Usune Kyn28 10 kV integruje bezpečnosť, spoľahlivosť a jednoduchosť použitia. Podporované zrelými dizajnom, prísnou kontrolou kvality a komplexnými technickými parametrami je vhodný na rôzne práce prostredia a scenáre. Ako profesionálny výrobca a vysokokvalitný dodávateľ z Číny Usune pokračuje poskytovať stabilné a efektívne riešenia distribúcie energie stredného napätia používateľom na celom svete.
