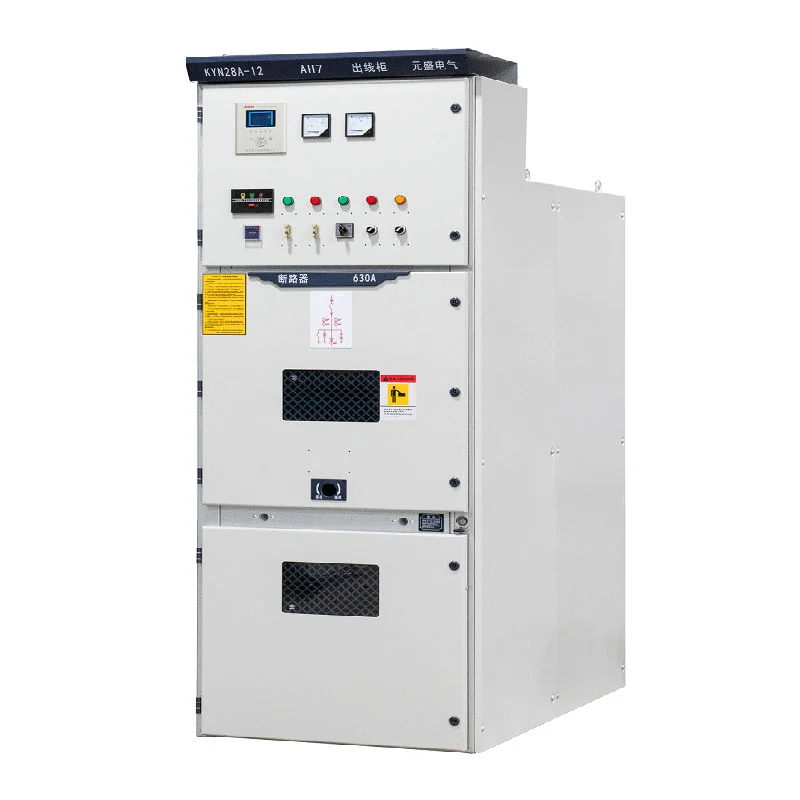

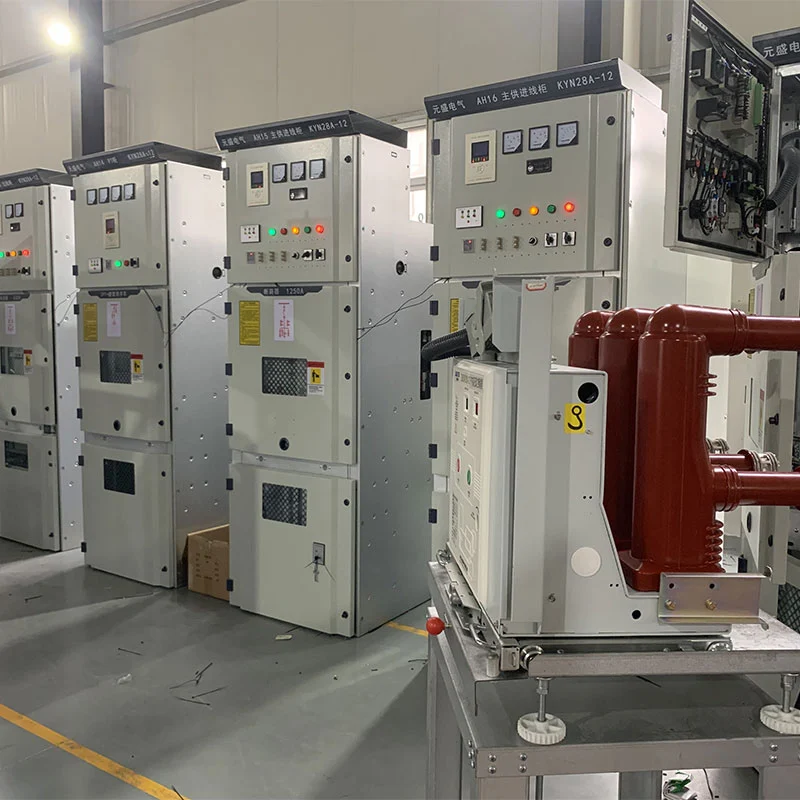

Spínací prístroj vysokého napätia Kyn28

Cieľových používateľov a dodržiavanie pravidiel

Táto platforma je určená pre dodávateľov EPC, veľkoobchodníkov s elektrinou, rozvodne, priemyselné zariadenia a rozvoj infraštruktúry, ktorí hľadajú všestranné vnútorné riešenie rozvodu stredného napätia. Operácie spoločnosti Usune sa riadia rámcami ISO 9001, ISO 14001 a ISO 45001. Výroba je v súlade s príslušnými smernicami IEC a GB a označenie CE je možné zabezpečiť pre oprávnené regióny.

Metodika špecifikácie

Výber vhodného rozvádzača stredného napätia začína analýzou samotnej elektrickej siete. Predobjednávkové inžinierstvo zvyčajne zahŕňa overenie systémového napätia, frekvencie, špičkového zaťažovacieho prúdu, veľkosti skratu, zhody napájača, ochranných potrieb, schémy kabeláže a faktorov okolitej inštalácie. Usune vyhodnocuje tieto detaily špecifické pre projekt, aby navrhol optimalizovanú konfiguráciu, pričom sa vyhýba všeobecným špecifikáciám. Tento prispôsobený výberový proces je životne dôležitý pre rozvodne, továrne a energetickú infraštruktúru, kde súbežne funguje viacero strednonapäťových okruhov.

Technické hodnotenia a výkon

Štandardné zostavy sú prispôsobené úrovniam stredného napätia od 3,6 kV do 12 kV, s trvalými prúdovými kapacitami v rozsahu 630A až 3150A. Schopnosť odolávať skratu je ponúkaná v úrovniach – 25 kA, 31,5 kA, 40 kA a 50 kA – s výberom určeným skôr vypočítaným poruchovým prúdom siete než samotným rutinným zaťažením. Zosúladenie menovitého prúdu a skratovej sily s predradeným a zaradeným zariadením zaisťuje súdržnú prevádzku systému.

Systémová architektúra a koordinácia

Holistické rozvodné pole stredného napätia sa zriedka spolieha na jeden typ skrine; prichádzajúce napájanie, odchádzajúce vedenia, transformátory, meranie, snímanie napätia a zbernicové spojenia vyžadujú odlišné funkcie. Vysokonapäťový rozvádzač Kyn28 je možné zostaviť tak, aby zahŕňal vstupné, výstupné, PT, meracie, zbernicové a izolačné jednotky v rámci jednotnej elektrickej siete. Táto flexibilita zaisťuje, že fyzická zostava priamo odráža schválený jednoriadkový diagram.

Ochranná integrácia

Zabezpečenie vysokého napätia vyžaduje celosystémovú perspektívu, ktorá zabezpečuje harmóniu medzi rozvádzačom, ističom, relé, transformátormi, káblami a nadradenými zariadeniami. Vysokonapäťový rozvádzač Kyn28 podporuje integráciu špecifikovaných ochranných a ovládacích prvkov. Primárne spínanie zabezpečuje vákuový istič, zatiaľ čo príslušné relé a schéma ovládania sú prispôsobené elektrickému dizajnu. Usune spolupracuje s klientmi na synchronizácii konfigurácie skrinky s dokumentáciou ochrany, čo je kritická potreba pre podniky EPC.

Mechanická štruktúra a rozloženie

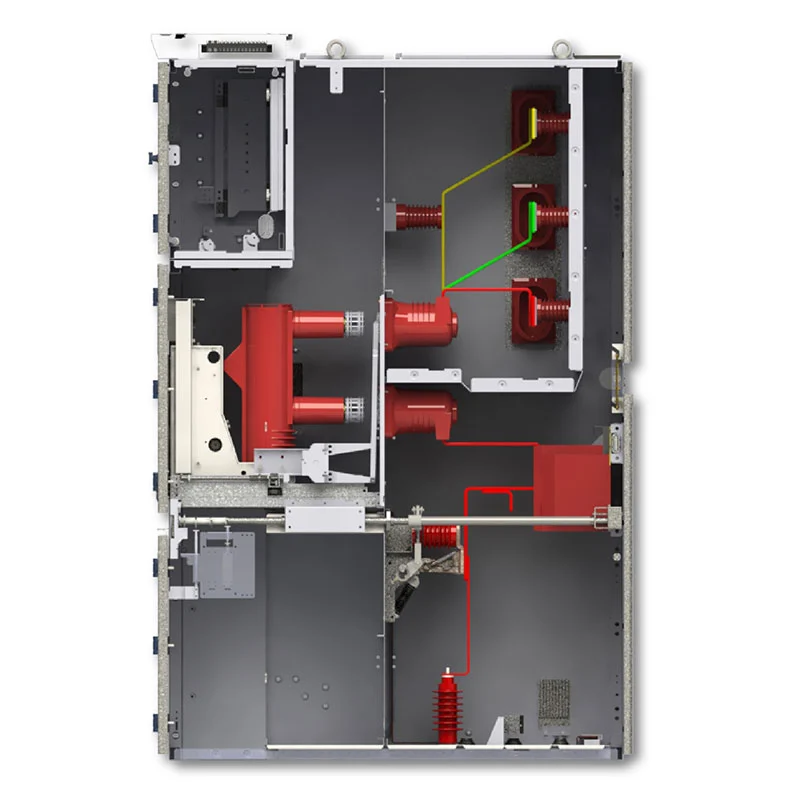

Zariadenie je vybavené kovovým krytom s oddelenými zónami pre primárne komponenty, prípojnice, káblové koncovky a sekundárne ovládacie prvky. Toto vnútorné zónovanie vytvára jasný inštalačný rámec a umožňuje celej zostave harmonizovať s káblovými trasami, ovládacím vedením, prevádzkovou svetlosťou a rozmermi miestnosti. V prípade projektov s viacerými skriňami je usporiadanie riadené počtom obvodov a funkčnými požiadavkami, a nie zaobchádzaním s každou šachtou ako so samostatným produktom.

Príprava miesta a environmentálne limity

Pred objednaním sa musia posúdiť podmienky elektrickej miestnosti vrátane dostupnej stopy, orientácie káblových vstupov, servisnej vzdialenosti, teploty, vlhkosti, nadmorskej výšky, vetrania a trás manipulácie so zariadením. Štandardný vysokonapäťový rozvádzač Kyn28 je určený pre vnútorné použitie, pracuje v rozmedzí -15°C až +40°C, s dennou priemernou relatívnou vlhkosťou obmedzenou na 95% a mesačným priemerom na 90%. Špeciálne prostredia alebo miesta vo vysokých nadmorských výškach si vyžadujú skorú konzultáciu s Usune na úpravu elektrických a izolačných parametrov.

Hlavné funkčné moduly

Vstupné polia spájajú zdroj stredného napätia so systémom prípojníc s menovitým prúdom, ochranou, meraním a kabelážou prispôsobenou proti prúdu siete. Výstupné polia dodávajú energiu do transformátorov, motorov alebo procesných záťaží, dimenzovaných podľa plánu záťaže projektu. PT a meracie polia uľahčujú transformáciu napätia a monitorovanie energie. Usporiadanie zbernicových sekcií umožňuje riadené spojenie alebo oddelenie sekcií zbernice, čím sa zvyšuje flexibilita siete.

Nasadenie v priemysle

V rozvodniach je vysokonapäťový rozvádzač Kyn28 usporiadaný podľa prichádzajúcich zdrojov, napájacích transformátorov, odchádzajúcich obvodov a segmentácie zbernice podľa jednoriadkovej schémy. Výrobné závody ho využívajú na zásobovanie výrobných liniek, motorov, kompresorov a čerpadiel s rôznymi výkonmi podávačov. Ťažobné operácie ťažia zo svojej schopnosti riadiť distribuované ťažké bremená, ako sú ventilačné a spracovateľské zariadenia. Komerčné výškové budovy a veľké budovy ho integrujú pre štruktúrovaný príjem energie a viacnásobné napájanie transformátorov v súlade s ich elektrickými priestormi.

Technické špecifikácie

Konečná špecifikácia by mala byť potvrdená podľa projektového napätia, záťažového prúdu, úrovne poruchy, ochrany schému, usporiadanie káblov a prostredie inštalácie.

Pomoc pri obstarávaní a dodacia lehota

S viac ako 14 rokmi vo výrobe elektrických zariadení, Usune ponúka technickú podporu pre projektmi riadené obstarávanie stredného napätia. Klienti predložia jednolinkové diagramy, špecifikácie napätia/prúdu/skratu, počty skríň, funkčné potreby a podmienky na mieste; Usune potom pomáha pri technickom overovaní a konfigurácii. Štandardné nastavenia zvyčajne vyžadujú 15–20 dní na výrobu po potvrdení a platbe, hoci skutočné dodanie sa líši v závislosti od zložitosti projektu a objemu objednávky.

Vonkajší rozmer produktu

Projekt štartu rakiet Cas-space

Séria KYN28 bola vybraná na nasadenie v projekte Cas-space Rocket Launch Project. Na rozdiel od štandardných komerčných nehnuteľností alebo výrobných závodov, letecká infraštruktúra zvyčajne obsahuje množstvo špecializovaných elektrických požiadaviek a pomocných systémov distribuovaných v rôznych zónach. V dôsledku toho musia byť riešenia rozvodu stredného napätia zosúladené s komplexnou energetickou architektúrou lokality.

Pre tento konkrétny podnik sa usporiadanie rozvádzača považovalo za kľúčový komponent širšej elektrickej distribučnej siete lokality, ktorá zahŕňala príjem energie, distribúciu napájača, ochranné opatrenia a nevyhnutnosti elektrického riadenia. Tento prípad ilustruje Usunovu kompetenciu v prispievaní k špecializovaným inžinierskym úlohám, kde strednonapäťové zariadenia musia byť synchronizované s elektrickými požiadavkami na mieru, a nie ako univerzálna štandardná skriňa.

Normy a testovanie

Usune prevádzkuje holistický rámec riadenia, ktorý integruje zabezpečenie kvality, dohľad nad výrobou, súlad so životným prostredím a bezpečnosť a ochranu zdravia pri práci v rámci svojich výrobných a kontrolných pracovných postupov.

Spoločnosť získala poverenia ISO 9001, ISO 14001 a ISO 45001. Návrhy produktov dodržiavajú príslušné špecifikácie IEC a GB, zatiaľ čo zhoda CE je dostupná pre vhodné konfigurácie modelov.

Pred dodaním je každý kus zariadenia podrobený systematickým kontrolám a funkčným testom, ktoré skúmajú kľúčové komponenty, konštrukčnú zostavu, elektrické koncovky a dokončenú jednotku. Balíky dokumentácie vrátane technických listov a certifikátov o skúške môžu byť vydané v súlade s individuálnymi projektovými mandátmi.

FAQ

Aké informácie sú potrebné na výber?

Medzi hlavné informácie patrí napätie systému, frekvencia, menovitý prúd, úroveň skratu, počet prichádzajúcich a výstupné obvody, požiadavky na ochranu, usporiadanie káblov a podmienky inštalácie.

Aké hodnoty napätia sú k dispozícii?

Poskytnutá konfigurácia podporuje systémy 3,6 kV, 7,2 kV a 12 kV. Malo by sa potvrdiť konečné menovité napätie podľa elektrickej siete zákazníka.

Môže Usune nakonfigurovať zostavu podľa jednoriadkového diagramu?

áno. Usune môže skontrolovať elektrickú schému zákazníka a nakonfigurovať funkcie skrinky a hodnotenia podľa nej požiadavky projektu.

Môže byť zariadenie použité v rozvodniach?

áno. Môže byť nakonfigurovaný pre prichádzajúce napájanie, transformátorové napájače, výstupné obvody, meranie, meranie napätia, a delenie prípojníc vo vnútorných rozvodniach.

Aké štandardy Usune dodržiava?

Produkty spoločnosti Usune sú navrhnuté podľa platných noriem IEC a GB. Spoločnosť pôsobí pod ISO 9001, ISO Systémy riadenia 14001 a ISO 45001 s certifikáciou CE pre príslušné trhy.

Môžu byť poskytnuté technické dokumenty?

áno. Usune môže poskytnúť technické špecifikácie, správy o skúškach, dokumentáciu k produktu a ďalšie súvisiace s projektom dokumenty podľa požiadaviek zákazníka.

Aké je bežné výrobné obdobie?

V prípade štandardných konfigurácií je výroba zvyčajne približne 15–20 dní po technickom potvrdení a platbe. The skutočný rozvrh závisí od konfigurácie a množstva.

Vyžiadajte si technický návrh

Ak kupujete vysokonapäťový rozvádzač Kyn28, poskytnite svoj jednovodičový diagram, menovité napätie systému prúd, úroveň skratu, množstvo skrine, požiadavky na podávač, požiadavky na ochranu a inštaláciu podmienky.

Usune môže vyhodnotiť elektrické požiadavky a poskytnúť vhodnú konfiguráciu rozvádzača stredného napätia váš projekt.
