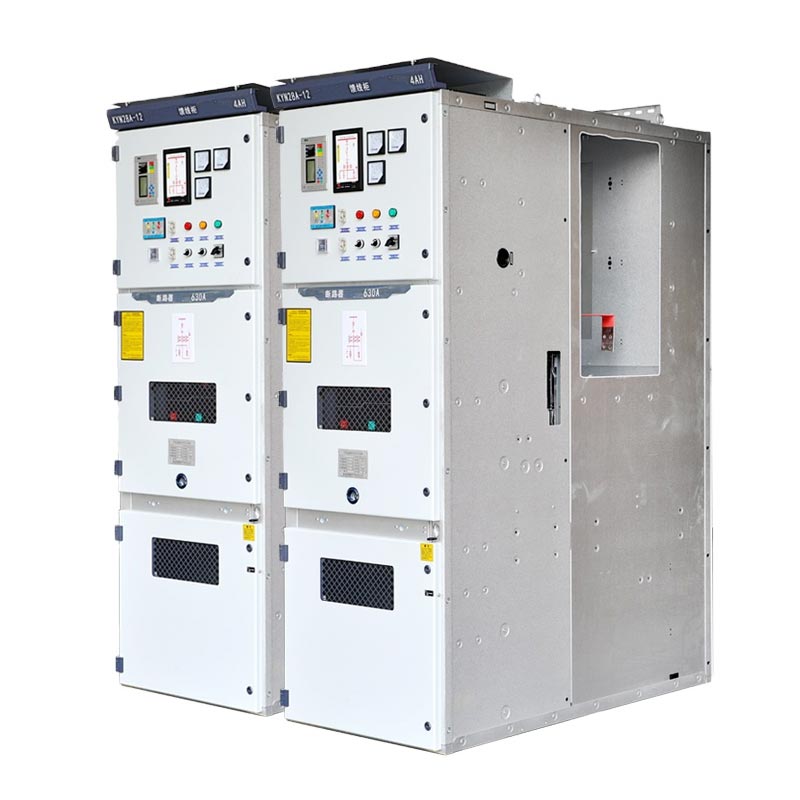

Spínací prístroj Kyn28 11kV

Usune Kyn28 Switchgear 11kV je vhodný pre 3,6kV–12kV, 50Hz trojfázové AC systémy, umožňuje príjem energie, distribúcia, riadenie, ochrana a monitorovanie. Podporuje jednu prípojnicu, rozdelenie na jednu prípojnicu a dvojitú spôsoby pripojenia prípojníc, vďaka čomu je kľúčovým zariadením na distribúciu energie v energetických systémoch. Ako hlavný produkt a profesionálny čínsky dodávateľ energetických zariadení sa stal celosvetovo dôveryhodným strednonapäťovým rozvodom energie riešenie vďaka svojim výrobným kapacitám a stabilnej kvalite.

Nízkonapäťové rozvádzače

Strednapäťové rozvádzače

Súlad so základnými štandardmi

Usune Kyn28 Switchgear 11kV striktne dodržiava medzinárodné a domáce normy, aby zabezpečil produkt spoľahlivosť, bezpečnosť a interoperabilita:

1. IEC 60298 / IEC 62271-200: Kovový rozvádzač striedavého prúdu s menovitým napätím od 1 kV do 52 kV
2. GB 3906-2006: Kovovo uzavreté rozvádzače a ovládacie skrine 3–35 kV AC
3. DL/T 404-2007: Technická špecifikácia pre vnútorné striedavé vysokonapäťové rozvádzače
4. GB/T 11022: Všeobecná špecifikácia pre vysokonapäťové rozvádzače

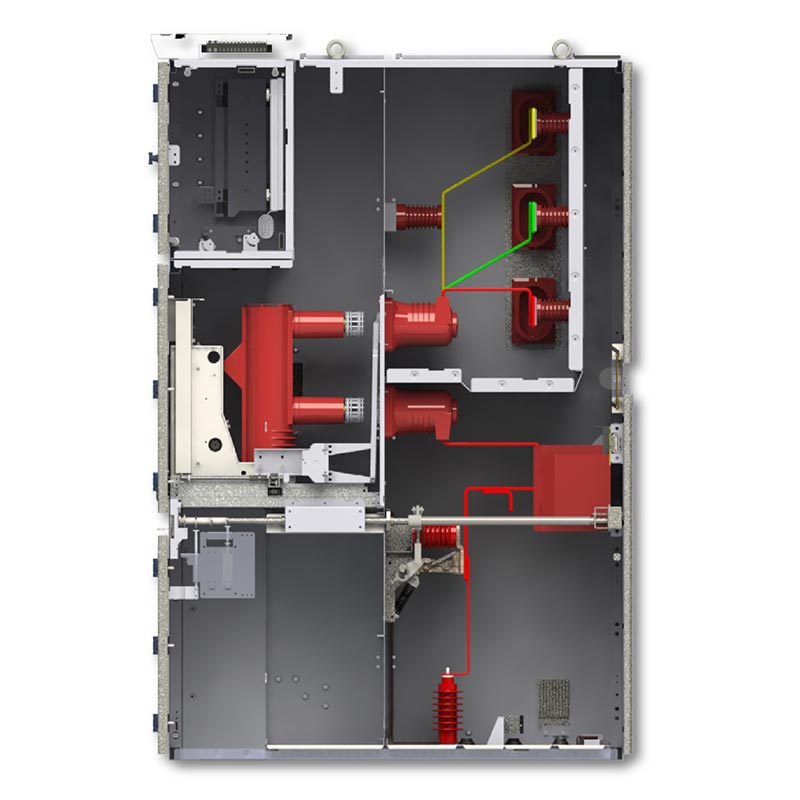

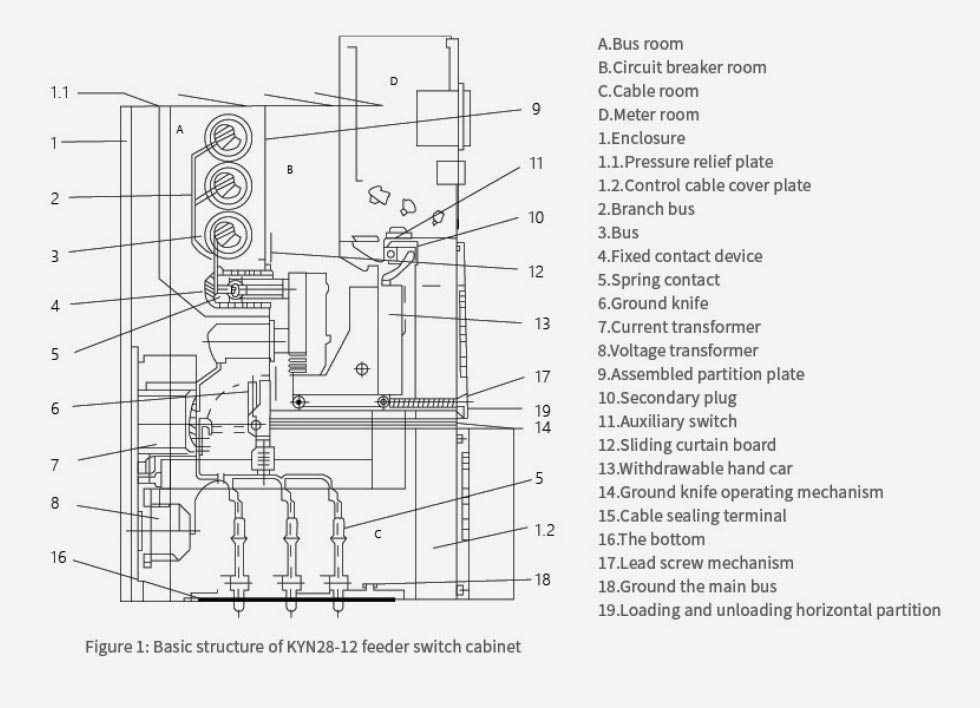

Štrukturálne a dizajnové prvky

Kryt rozvádzača Kyn28 11 kV využíva modulárnu skrutkovanú konštrukciu vyrobenú z vysokokvalitného pozinkovaného / za studena valcovaného oceľový plech, rozdelený do piatich nezávislých uzemňovacích oddelení kovovými priečkami, ktoré účinne bránia poruche propagácia.

1. Priestor ističa: Vybavený odnímateľným vozíkom vákuového ističa s mechanickým blokovanie
2. Priehradka prípojníc: Inštaluje hlavné prípojnice a odbočné prípojnice, nezávisle izolované.
3. Káblový priestor: Používa sa na káblové spojenia, obsahuje transformátory, uzemňovacie spínače, zvodiče prepätia atď.
4. Priestor pre riadiace prístroje: Inštaluje relé, nástroje, ochranné zariadenia a sekundárne obvody.
5. Kanál na uvoľnenie tlaku: Vybavený zariadením na uvoľnenie tlaku v hornej časti, ktoré umožňuje bezpečné uvoľnenie tlaku oblúka v prípade poruchy.

Hlavné výhody

1. Dizajn odnímateľného ručného vozíka: Istič a ručné vozíky PT sú vzájomne zameniteľné, čo umožňuje rýchlu údržbu a výmena bez odpojenia celej časti prípojnice.
2. Komplexné blokovanie s piatimi ochranami: Zabraňuje náhodnému otvoreniu / zatvoreniu ističa, zabraňuje tlačenie/ťahanie ručného vozíka pod záťažou, zabraňuje zatvoreniu uzemňovacieho spínača, keď je pod napätím, zabraňuje zapnutiu keď je uzemňovací spínač zatvorený, a zabraňuje náhodnému vstupu do oddelení pod napätím.
3. Kompaktná štruktúra: Prevádzka a údržba smerujúca spredu, šetrí priestor na inštaláciu.
4. Vysoká adaptabilita na životné prostredie: Zabudovaný kondenzačný ohrievač, vhodný do vlhkého prostredia.

Hlavné typy aplikácií:

1. Vstupná linková skrinka (prijímacia energia)
2. Skriňa výstupného vedenia (distribúcia energie do podávačov/motorov)
3. Napäťový transformátor a skriňa merania napätia
4. Meracia skriňa (s meračom energie)
5. Skriňa sekcií prípojníc
6. Izolačná skriňa

Podmienky prostredia

- Teplota okolia: -15 ℃ ~ +40 ℃
- Denná priemerná relatívna vlhkosť ≤ 95 %, mesačná priemerná ≤ 90 %
- Žiadne výbušné, korozívne plyny alebo vodivý prach, žiadne silné vibrácie
- Iba vnútorná inštalácia

Hlavné technické parametre

Aktuálny prípad aplikácie

Projekt distribúcie energie v mestskom obchodnom komplexe. 50-poschodový obchodný komplex (kancelária + obchod + zábava) vo východnej Číne používa 18 jednotiek Usune Kyn28 Switchgear 11kV, vrátane prichádzajúcich liniek, odchádzajúcich liniek, PT, meračov, sekciové skrine a izolačné skrine s redundantným napájaním cez dvojité prípojnice.

Po dvoch rokoch prevádzky dosiahol 99,98% spoľahlivosť napájania bez neplánovaných výpadkov prúdu. The rozvádzač možno rýchlo vymeniť, čím sa výrazne skráti čas údržby. Kompaktná skrinka šetrí miesto v rozvodná miestnosť a kondenzačný ohrievač zaisťuje stabilnú prevádzku vo vlhkom prostredí.

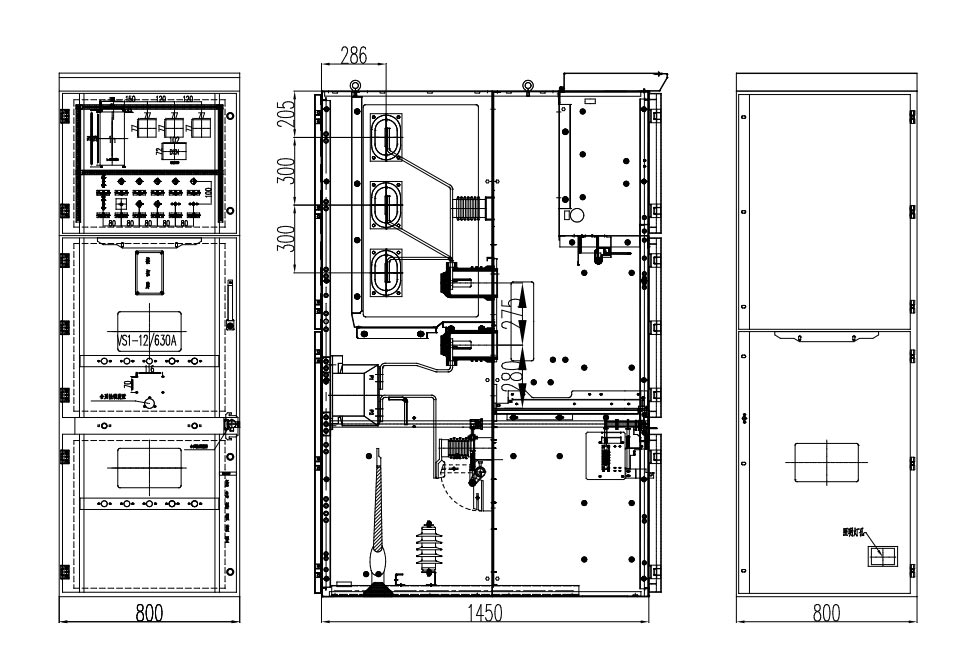

Vonkajší rozmer produktu

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

často kladené otázky

Q1: Aké sú hlavné rozdiely medzi Usune KYN28 11kV a tradičným pevným rozvádzačom?

Odpoveď: Hlavným rozdielom je štruktúra výsuvného rozvádzača. Ističe môžu byť nezávisle vytiahnuté a zameniť, čím sa eliminuje potreba úplného výpadku prúdu počas údržby. To má za následok vyššiu bezpečnosť a účinnosť údržby a nezávislý priestor účinne obmedzuje rozsah porúch.

Q2: Môže byť rozvádzač Kyn28 11kV použitý vo vysokých nadmorských výškach alebo vo veľmi vlhkom prostredí?

A: Áno. Ako profesionálny výrobca, Usune ponúka dizajn s vysokou nadmorskou výškou, vylepšenú izoláciu a ochrana proti korózii a vstavaný ohrievač na zabezpečenie spoľahlivej prevádzky vo vlhkom prostredí.

Q3: A čo záruka na produkt a popredajný servis?

Odpoveď: Na celý stroj sa vzťahuje 12-mesačná záruka, globálny technický tím, ktorý reaguje 24 hodín denne a rýchlo služby na mieste dostupné v kľúčových oblastiach. Poskytujeme aj dlhodobú údržbu a technické školenia.
