Strednapäťový vákuový rozvádzač Zhejiang Usune Electric Co., Ltd. KYN28-12, vyvinutý na základe rokov výskumu a vývoja skúsenosti a požiadavky trhu, je vhodný pre elektrické siete 3,6–12 kV a systémy s jednou/dvojitou prípojnicou, umožňujúci napájanie príjem, distribúcia, kontrola a ochrana.
Vysokonapäťový vákuový rozvádzač KYN28-12 prešiel prísnym typovým testovaním IEC. Spoločnosť vlastní a komplexný systém riadenia ISO 9001, ISO 14001 a ISO 45001, ktorý zabezpečuje stabilnú prevádzku produktu. Ako profesionál dodávateľ zariadení na distribúciu energie, Usune dodržiava zásadu „najskôr kvalita, riadená technológiou,“ poskytuje štandardné konfigurácie a prispôsobené riešenia pre rôzne projekty.
Nízkonapäťové rozvádzače
Strednapäťové rozvádzače

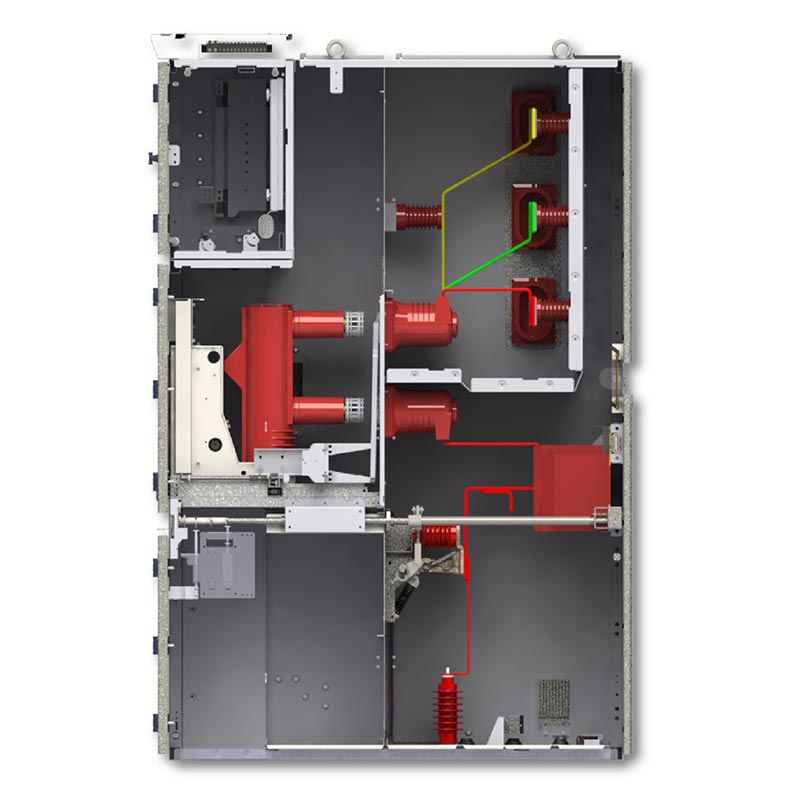

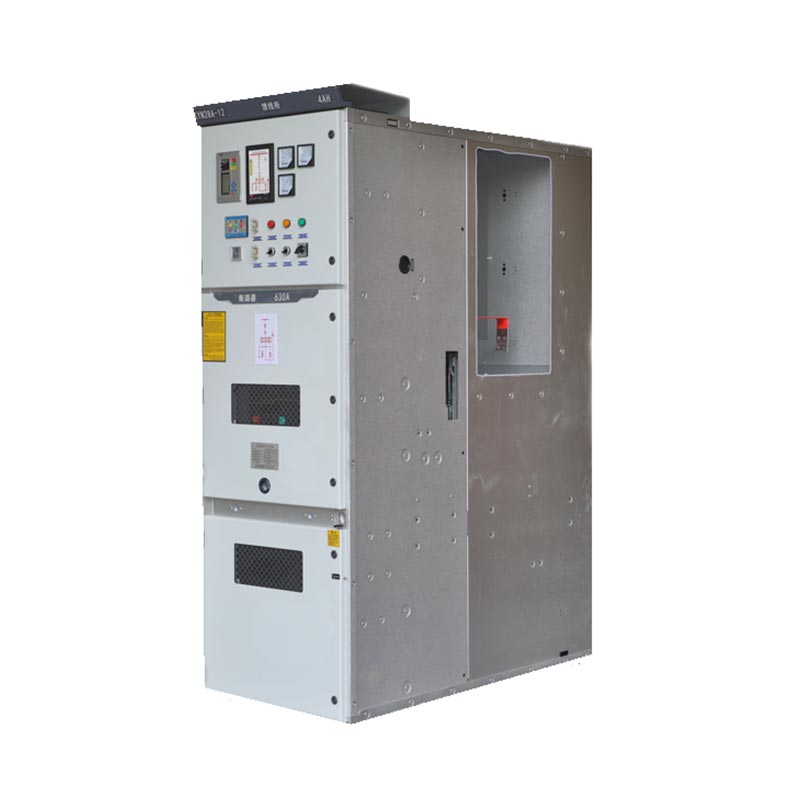

Strednapäťový vákuový rozvádzač KYN28-12 využíva plne uzavretú kovovú pancierovú konštrukciu. Skriňa je vyrobená z hliníkovo-zinkovej zliatiny oceľového plechu s vysokou odolnosťou proti korózii s krytím IP4X. Vnútorné prípojnice, ističe, káble a nízkonapäťové komponenty sú nezávisle oddelené, čím sa účinne potláča šírenie zlomových oblúkov. Je vybavený špeciálnym prenosovým mechanizmom, ktorý uľahčuje stláčanie a umiestnenie vozík, podporuje prednú údržbu a montáž na stenu a šetrí podlahovú plochu.
Vybavený komplexným "päť-proof" blokovacím systémom, aby sa zabránilo chybnej elektrickej prevádzke; nezávislý pre oddelenie ističa a káblového priestoru je možné zvoliť ohrievače, aby sa zabránilo korózii spôsobenej kondenzáciou; káblová priehradka má dostatok priestoru, čo umožňuje úhľadnú kabeláž a pohodlnú údržbu.
Kompatibilné s viacerými vákuovými ističmi, ako sú VS1-12, ABB VD4 a Schneider HVX; možno konfigurovať s napäťové transformátory, izolačné vozíky a iné moduly; vozíky sú univerzálne zameniteľné, redukčné ťažkosti s údržbou a náklady.
| Parameter | Podrobnosti |
| Menovité napätie | 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV |
| Menovitá frekvencia | 50/60 Hz |
| Rated Current | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A |
| Menovitý krátkodobý výdržný prúd (4 s) | 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA |
| Menovitá úroveň izolácie | Frekvencia napájania: 42kV (1min); Bleskový impulz: 75 kV (špičkový) |
| Úroveň ochrany | Shell IP4X, Inter-compartment IP2X |
| Teplota okolia | -15 °C ~ +40 °C |
| Typy panelov | Prichádzajúce, odchádzajúce, ochrana transformátora, spojka zbernice, PT/VT atď. |

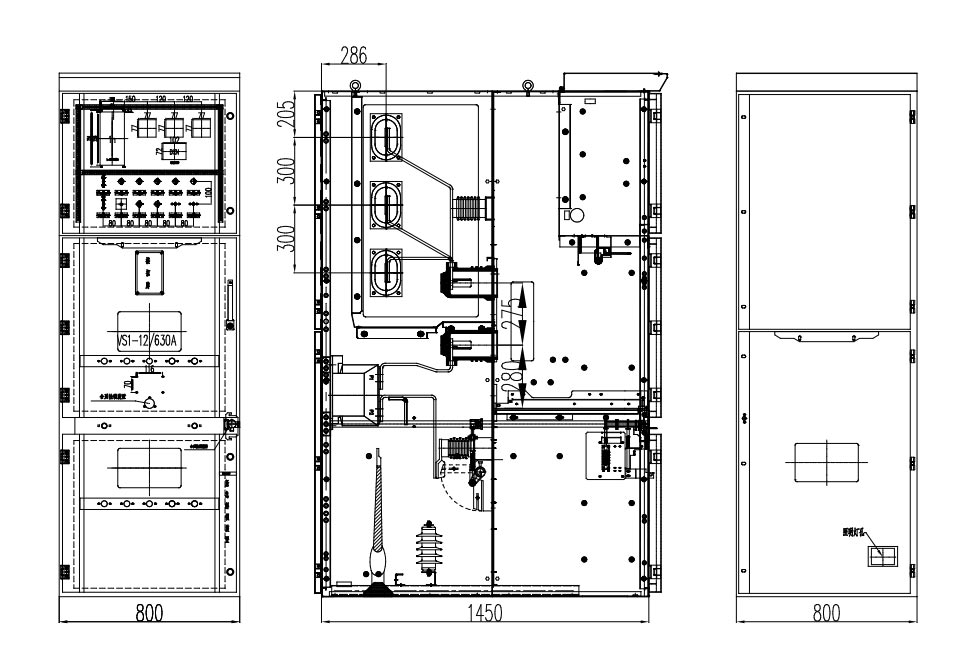

| Rozmery (Š×V×H) | 650/800/1000 mm × 2300 mm × 1450 mm |
KYN28-12 so svojím robustným dizajnom a stabilným výkonom je preferovanou voľbou pre mnoho kritických sektorov:
1. Energia a infraštruktúra: Elektrárne, veterné farmy a centralizované rozvodne.
2. Ťažký priemysel: Hutnícke závody, petrochemické komplexy a veľké výrobné podniky.
3. Obchodné a obytné: výškové budovy, letiská, nemocnice a dátové centrá.
1. Výzva: Veľký medzinárodný prístav si vyžadoval spoľahlivý systém napájania jadra na podporu nepretržitej manipulácie s kontajnermi,
colná kontrola a operácie spracovania nebezpečných materiálov. Riešenie muselo odolať drsnosti regiónu,
vlhké pobrežné podnebie.
2. Riešenie: Tento projekt špecifikoval modulárnu, prefabrikovanú rozvodňu integrujúcu 14 Usune KYN28-12 Stredné napätie
Vákuové rozvádzače ako vysokonapäťové distribučné jadro.
3. Dôvody pre výber Usune: Usune vynikal osvedčeným krytím IP4X, antikondenzačnými ohrievačmi,
a robustný kovový dizajn krytu, vďaka čomu je ideálny pre korozívne prostredie s vysokou vlhkosťou.
4. Výsledky: Systém bol úspešne uvedený do prevádzky a funguje nepretržite so 100% dostupnosťou, čo zabezpečuje a
stabilné a spoľahlivé napájanie pre kritické operácie portu. Tento projekt plne ukazuje, prečo spoločnosť Usune, as
popredný výrobca v elektrotechnickom priemysle je preferovanou voľbou pre kritické aplikácie
na celom svete.
| Nie | Položka | Jednotka | Hodnota |
| 1 | Menovité napätie | kV | 12 |
| 2 | Odolné napätie napájacej frekvencie (1 minúta) | 42, 48 | |
| 3 | Odolné napätie bleskového impulzu (špičková hodnota) | 75,85 | |
| 4 | Menovitá frekvencia | Hz | 50 |
| 5 | Menovitý prúd | A | 630, 1250, 1600, 2000, 2500, 3150*, 4000*, 5000* |
| 6 | Menovitý skratový vypínací prúd (efektívna hodnota) | kA | 25, 31,5, 40, 50 |
| 7 | 4 sekundy prúd tepelnej stability (efektívna hodnota) | 25, 31,5, 40, 50 | |
| 8 | Menovitý špičkový výdržný prúd | kA | 63, 80, 100, 125, 150 |
| 9 | Stupeň ochrany | Krytie je IP4X a IP2X, keď sú otvorené dvierka priehradky a ističa |
* Vyžaduje sa nútené chladenie vzduchom.
Továreň, môžeme zaručiť, že naša cena je primeraná a konkurencieschopná.
Zvyčajne citujeme do 24 hodín po obdržaní vašej otázky.
Áno, samozrejme, akceptujeme OEM.
Dodacia lehota závisí od objednaných množstiev, zvyčajne do 15-20 dní po obdržaní platby.
Všetky produkty budú skontrolované počnúc príslušenstvom a pred odchodom budú vykonané rutinnými testami naša továreň.
Urobte fotografie alebo video problémov s kvalitou a pošlite nám ich na kontrolu a potvrdenie a my urobíme a spokojné riešenie pre vás do 1-3 dní.
12 mesiacov od dátumu odoslania.
● Špecializujeme sa na túto oblasť viac ako 14 rokov a máme skúsený tím výskumu a vývoja, ktorý sa zaoberá návrhom
a vývojové práce pre každý projekt na základe špeciálnych požiadaviek zákazníka.
● Máme mimoriadne prísny postup kontroly kvality od komponentov až po hotové výrobky.
● Stabilné výrobné obdobie do 15-20 dní.
● Máme kompletný súbor testovacích správ pre produkty.
● Poskytnuté jednokrokové riešenie.
Záverom možno povedať, že vysokonapäťový vákuový spínací prístroj KYN28-12 predstavuje vrchol strednonapäťového výkonu distribučná technológia. Integruje dizajn zameraný na bezpečnosť, vynikajúcu kvalitu výroby a flexibilné prispôsobenie možnosti, ktoré poskytujú spoľahlivé dlhodobé riešenie pre moderné energetické systémy. Vďaka vynikajúcemu výskumu a vývoju, výrobe a systém služieb, tento vlajkový produkt naďalej získava celosvetové uznanie pre svoju spoľahlivú kvalitu a komplexnosť podporu.
