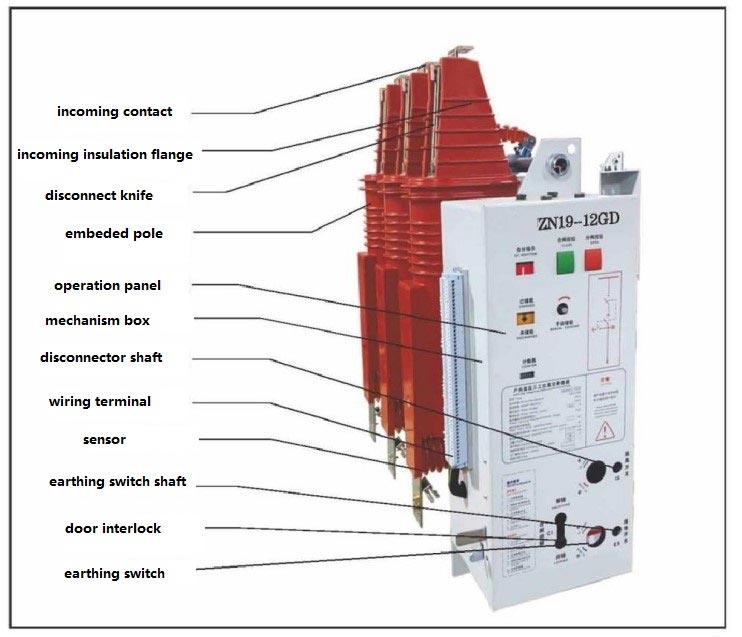

Hv Vnútorný vákuový istič

Vnútorný vákuový istič HV je vnútorný vysokonapäťový trojpolohový vákuový istič, umiestnený ako "bezpečné, spoľahlivé, efektívne, bezúdržbové a prispôsobiteľné všetkým scenárom." Je vhodný pre napájanie 3,6-12kV systémy, ktoré riešia problematické miesta tradičných ističov a slúžia ako jednotka ochrany jadra pre napájanie siete a priemyselné zariadenia.

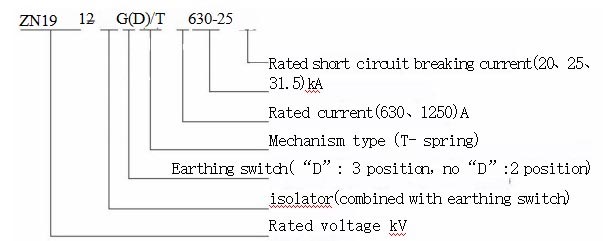

Kód položky a význam

Poznámka: Ak nie je k dispozícii uzemňovací spínač, uzemňovací ovládací hriadeľ funguje ako blokovací hriadeľ a rozmery zostávajú nezmenené.

Hlavné výhody

1. Vynikajúci elektromechanický výkon a dlhá životnosť

Stabilná mechanická konštrukcia a vynikajúci elektrický výkon. Mechanická životnosť dosahuje 3000 cyklov odpojovacie spínače, 10 000 cyklov pre ističe a 3 000 cyklov pre uzemňovacie spínače. Hlavný okruh používa polovodičové zabudované póly, čím sa zlepšuje prispôsobivosť voči životnému prostrediu a spoľahlivosť izolácie bezúdržbová prevádzka a zníženie nákladov na údržbu.

2. Modulárny dizajn a pohodlná obsluha

Modulárny rám integruje viacero základných komponentov a dosahuje tak miniaturizovaný dizajn. Ovládací mechanizmus môže byť nezávisle vymenené a udržiavané, podporujúce manuálnu prevádzku, ukladanie energie AC/DC a diaľkové ovládanie, prispôsobenie sa rôznym prevádzkovým potrebám a zlepšenie efektívnosti.

3. Viacnásobné ochrany na zabránenie nesprávnej činnosti

Vnútorný vákuový istič HV je vybavený komplexnými elektromechanickými blokovacími zariadeniami. The odpojovač má po vypnutí viditeľné poškodenie, dvierka skrinky sú zablokované uzemňovacím spínačom a výstupná linka je vybavená bezdotykovým indikačným snímačom živého vedenia, ktorý komplexne zabezpečuje prevádzkové a bezpečnosť zariadenia.

4. Všestranné aplikácie

Prispôsobí sa rôznym typom skríň a môže byť inštalovaný v smere dopredu aj dozadu. Vhodné pre rôzne záťaže, je obzvlášť vhodný pre scenáre zahŕňajúce častú prevádzku a viacnásobný skratový prúd prerušenia, ktoré spĺňajú rôzne potreby distribúcie energie.

Základné technické parametre

Prípad aplikácie Real-World

Prípadová štúdia zo stredne veľkého priemyselného a ťažobného podniku vo východnej Číne overuje praktickosť produktu hodnota: Podnikový rozvodný systém 10 kV pôvodne používal tradičné olejové ističe, ktoré utrpeli z vysokých strát, komplexnej údržby a vysokej poruchovosti (8 %). Po výmene chybného obvodu za HV Vnútorný vákuový istič v roku 2023 bola dosiahnutá bezúdržbová prevádzka, čím sa ušetrilo 30 000 RMB pri ročnej údržbe náklady, zníženie spotreby energie o 68 %, zníženie poruchovosti pod 1 % a zabezpečenie stabilnej prevádzky po dobu 18 mesiace bez zlyhania. To plne demonštruje hodnotu produktu v oblasti „zníženia nákladov, zvyšovania efektívnosti a bezpečnosť,“ predstavuje profesionálne schopnosti Usune ako dodávateľa.

Návod na použitie a údržbu produktu

1. Platné prevádzkové podmienky

Vnútorný vákuový istič HV je vhodný pre vnútorné prostredie s nadmorskou výškou ≤1000 m, seizmickou intenzitou ≤8 stupňa a bez výbušnej korózie alebo silných vibrácií, s dennou priemernou vlhkosťou <95 % a mesačným priemerom vlhkosť <90%. Pre nadmorské výšky nad 1000 m sú pri výbere potrebné odborné výpočty.

2. Prevádzkové postupy

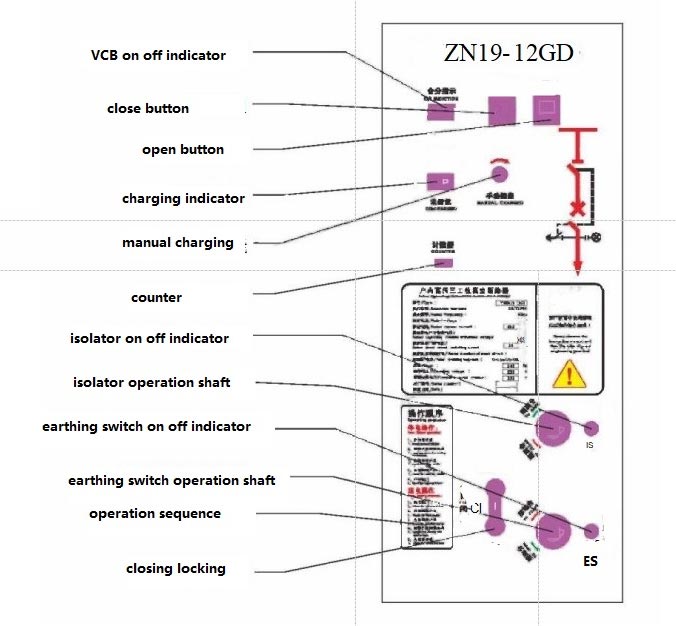

Podporuje manuálnu a elektrickú prevádzku: Manuálna prevádzka vyžaduje špeciálnu rukoväť na uskladnenie energie skladovanie pred zatvorením a otvorením ističa; elektrická prevádzka vyžaduje pripojenie k sekundárnemu zdroju napájanie, skladovanie energie a ovládanie pomocou ovládacích tlačidiel. Izolačný spínač sa otvára v smere hodinových ručičiek a zatvára proti smeru hodinových ručičiek. Dvere skrinky a uzemňovací spínač sú z bezpečnostných dôvodov blokované.

3. Požiadavky na údržbu

Celá jednotka je bezúdržbová; vákuový prerušovač by sa mal kontrolovať iba v prípade vonkajšieho poškodenia podozrivý. Ovládací mechanizmus vyžaduje pravidelnú kontrolu a po 5 rokoch by sa mal vonkajšok vyčistiť prevádzke alebo po údržbe. Údržbu musí vykonávať kvalifikovaný personál; pomocný zdroj napájania treba najskôr odpojiť.

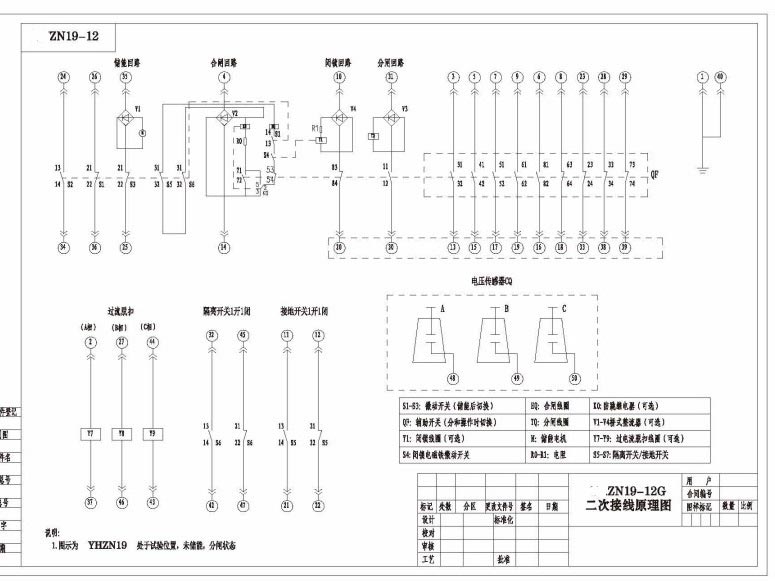

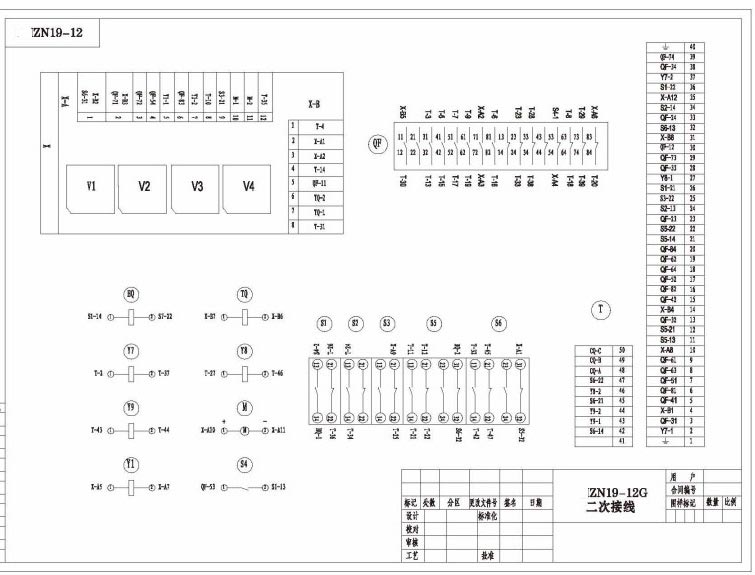

Vonkajší rozmer a schéma zapojenia

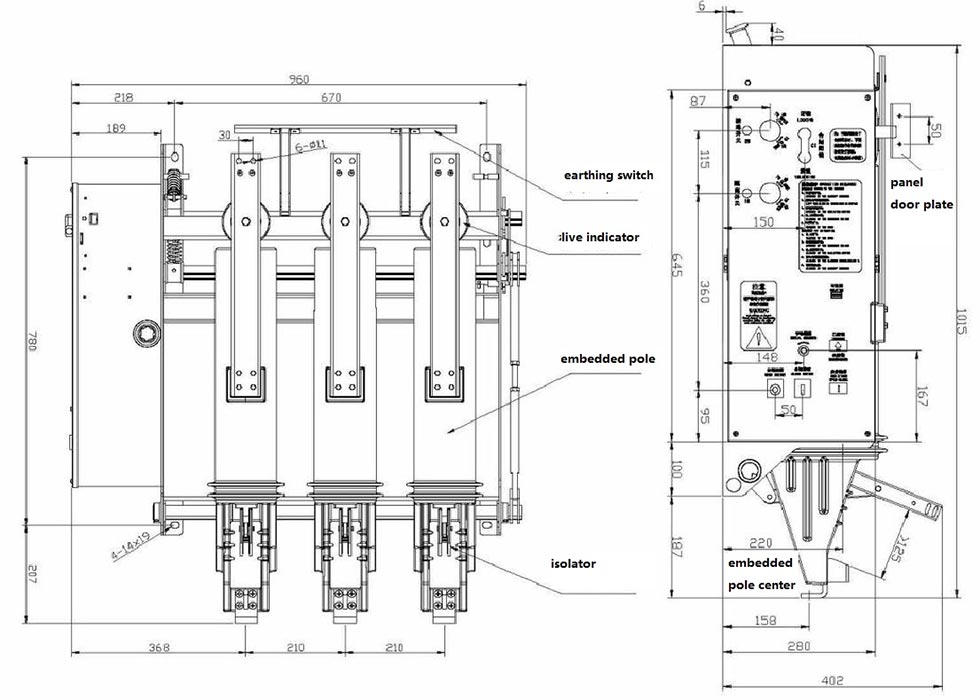

Inverzná inštalácia ZN19-12GD/(1250)-(31.5).

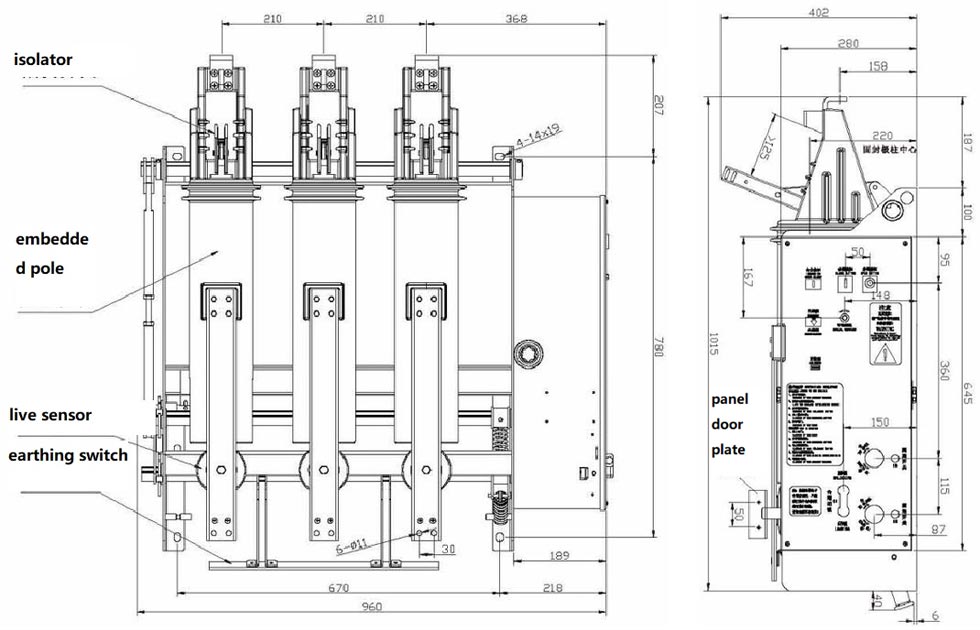

ZN19-12GD/(1250)-(31,5) normálna inštalácia

Záruka značky a výhody partnerstva

Ako profesionálny výrobca má Usune modernú továreň. Náš HV vnútorný vákuový istič prechádza prísne testovanie výkonu a mechanického zániku pred opustením továrne; balenie a doprava sú štandardizované, aby sa zabezpečilo, že zariadenie príde v dobrom stave. Ako vysokokvalitný domáci dodávateľ v Číne Usune poskytuje prispôsobené riešenia, komplexný popredajný servis a rýchle dodanie. Naše výrobky sa vyvážajú do zahraničia, vďaka čomu sme preferovanou voľbou v tomto odvetví pre našu vynikajúcu kvalitu a používateľom neustále poskytujeme spoľahlivé riešenia distribúcie energie.
