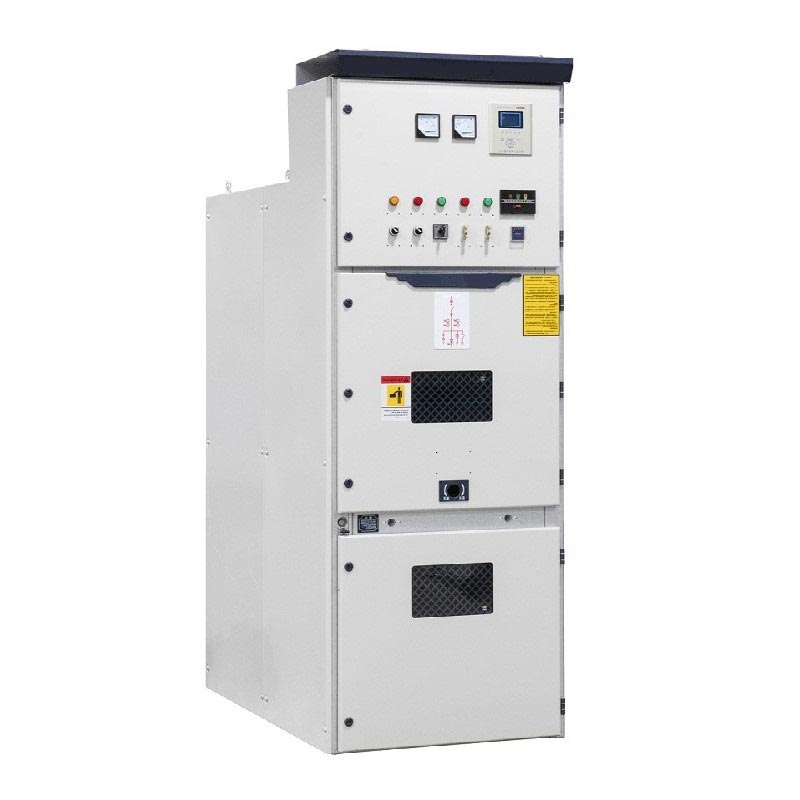

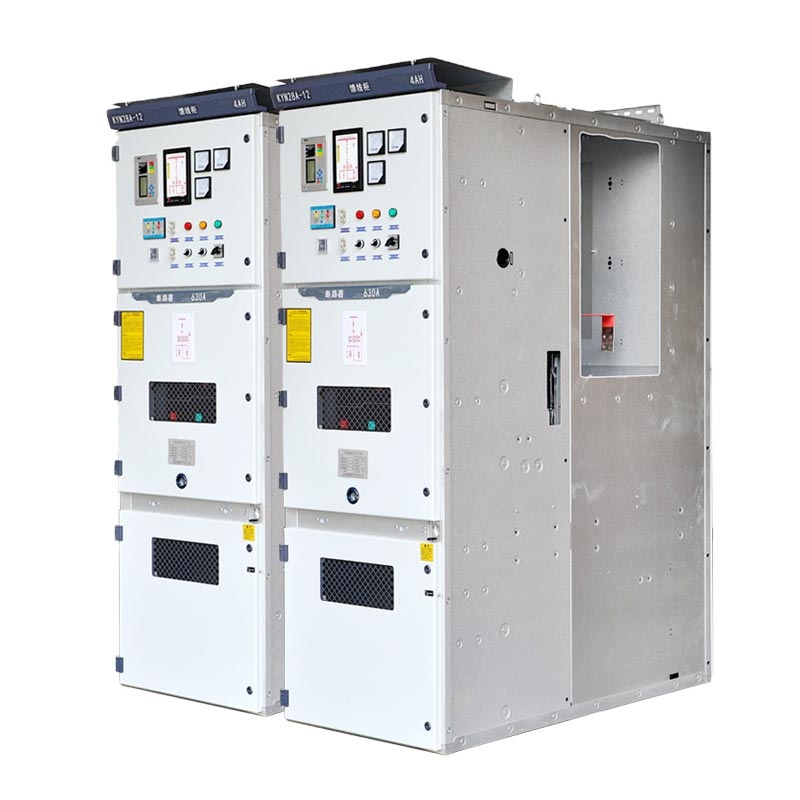

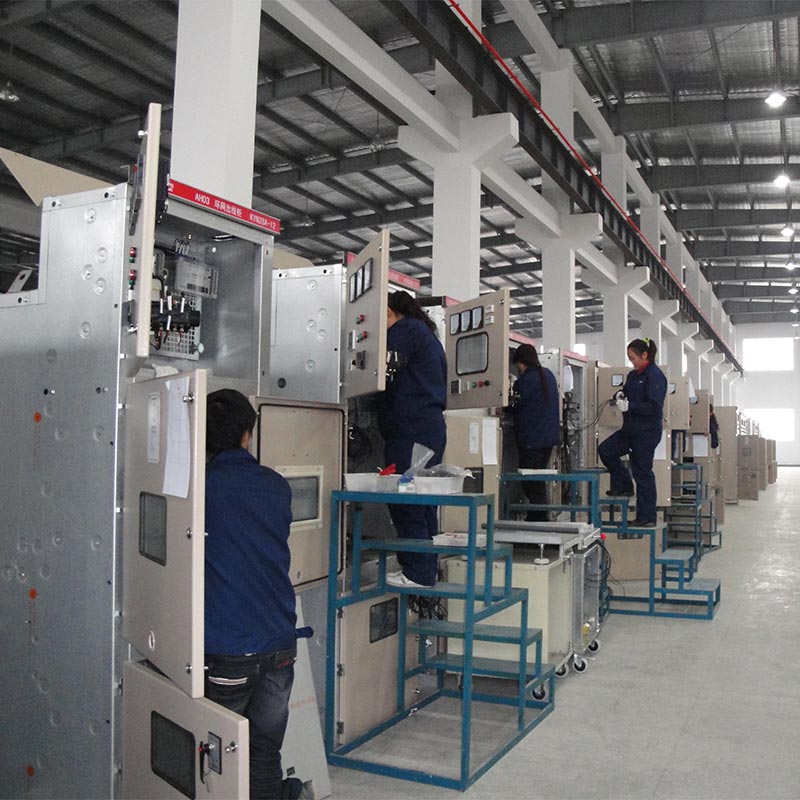

Stredné napätie 11kv Vnútorný Vcb panel

Vnútorný 11kV VCB panel Usune (séria KYN28) je pancierový, výsuvný, kovovo uzavretý rozvádzač. určené na bezpečný a efektívny príjem, distribúciu, riadenie a ochranu vysokonapäťových energetických sietí. to je centrálna distribučná jednotka v elektrizačnej sústave, ktorá zabezpečuje stabilnú prevádzku sústavy pri normálnej aj poruchovej prevádzke podmienky.

- Použiteľné systémy: 3,6～12kV / 24kV Trojfázový AC 50/60Hz
- Normy: IEC 62271-200, GB 3906, DL/T 404
- Základná štruktúra: Pancierový kovový kryt, odnímateľná konštrukcia vozíka
- Hodnotenie ochrany: Skriňa IP4X, Interiér IP2X

Nízkonapäťové rozvádzače

Strednapäťové rozvádzače

Model a technické parametre

1. Modelová séria

2. Hlavné technické parametre

Dizajn konštrukcie a oddelenia

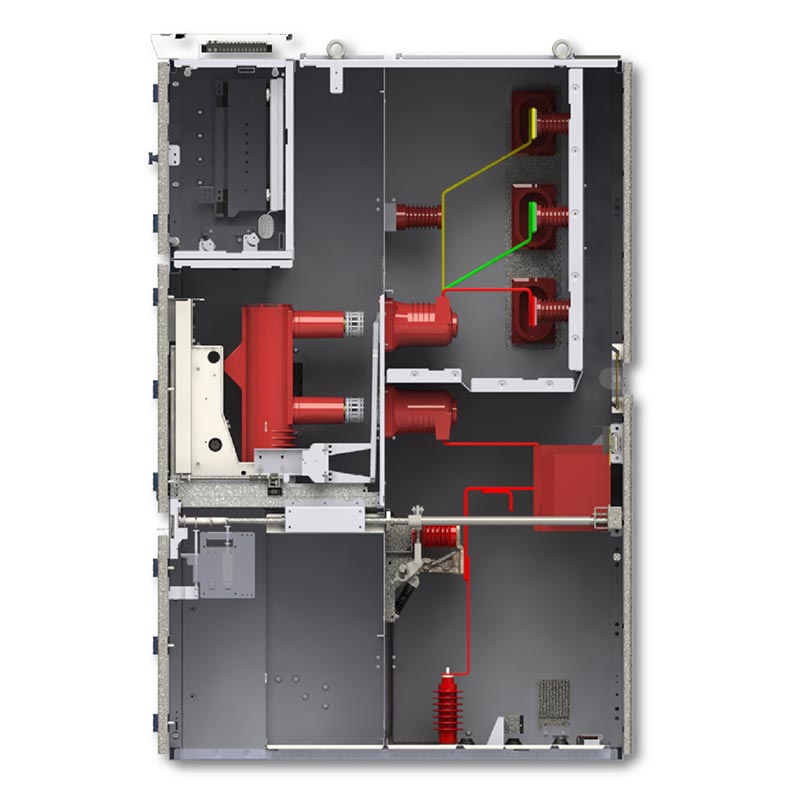

Strednonapäťový 11kV vnútorný Vcb panel používa oceľové platne na oddelenie piatich nezávislých uzemnených kovových oddelení, efektívne potlačenie šírenia poruchových oblúkov a zaistenie osobnej bezpečnosti:

1. Priestor ističa: Zabudovaný odnímateľný vozík vákuového ističa (VS1/ZN63A, VD4 atď.), vybavený s mechanickým blokovaním, ktoré umožňuje vozíku prepínať medzi pracovnou, testovacou a odpojenou polohou.

2. Priehradka prípojníc: Obsahuje hlavné prípojnice a odbočné prípojnice, úplne izolované od ostatných oddelení zabrániť šíreniu porúch.

3. Káblový priestor: Vybavený prúdovými transformátormi (CT), napäťovými transformátormi (PT), uzemňovacími spínačmi, káblové koncovky a zvodiče prepätia na pripojenie a ochranu káblov.

4. Priestor pre ovládacie prístroje: Obsahuje ochranné relé, prístroje, ovládacie spínače, kontrolky a sekundárne okruhy na monitorovanie a prevádzku.

5. Kanál na uvoľnenie tlaku: Obsahuje zariadenie na uvoľnenie tlaku v hornej časti na bezpečné uvoľnenie tlaku oblúka a plynu dovnútra v prípade vnútorných porúch, čím sa zabráni poškodeniu skrine a zraneniu osôb.

Hlavné vlastnosti a výhody

1. Dizajn odnímateľného ručného vozíka: Vysokonapäťový 11kV vnútorný Vcb panelový ručný vozík je plne zameniteľný, čo umožňuje pre rýchlu kontrolu a výmenu bez potreby úplného výpadku prípojnice, čo výrazne znižuje prestoje.
2. Komplexné päťzábranové mechanické blokovanie:
- Zabraňuje náhodnému vypnutiu a vypnutiu ističov
- Zabraňuje tlačeniu alebo ťahaniu ističa pod záťažou
- Zabraňuje náhodnému zopnutiu uzemňovacieho spínača, keď je pod napätím
- Zabraňuje aktivácii uzemňovacieho spínača, keď je v zatvorenej polohe
- Zabraňuje náhodnému vstupu do priestoru pod napätím

3. Plne uzavreté nezávislé priehradky: Kovové priečky oddeľujú funkčné oblasti a účinne potláčajú oblúk šírenie a vzájomné rušenie.

4. Prevádzka a údržba spredu: Všetky operácie a údržbu je možné vykonávať z prednej časti skrine, úspora inštalačného priestoru.

5. Vysoká spoľahlivosť a vysoká bezpečnosť: Spĺňa medzinárodné bežné štandardy s vysokou úrovňou izolácie a silná odolnosť proti poruchám.

6. Modulárny dizajn: Môže byť flexibilne nakonfigurovaný ako vstupná linková skrinka, výstupná linková skrinka, meracia skrinka, skrinka prípojnicovej časti atď.

Hlavné aplikačné scenáre

1. Vstupná linková skriňa (príjem elektrickej siete)

2. Skriňa výstupného vedenia (distribúcia energie do záťaží, motorov a transformátorov)

3. Riadiaca skriňa motora (rozbeh, zastavenie a ochrana veľkého motora)

4. Skriňa napájača transformátora (ochrana distribučného transformátora)

5. Skriňa na delenie prípojníc (rozdeľovanie prípojníc a automatické prepínanie prenosov)

Skutočné prípady aplikácie

Prípad 1: Veľký petrochemický priemyselný park v provincii Jiangsu

Výzvy projektu: Petrochemický závod má extrémne vysoké požiadavky na kontinuitu napájania, bezpečnosť a odolnosť voči poruchám, vyžadujúce dlhodobú stabilnú prevádzku.
Riešenie: 36 vákuových ističových skríň Usune KYN28A-12 bolo použitých pre systémové vstupné a výstupné linky a veľké ovládanie motora.
Prevádzkové výsledky: Nepretržitá a stabilná prevádzka viac ako 8 rokov bez väčších porúch, efektívne dosiahnutie ochrana proti preťaženiu a skratu zaisťujúca nepretržitú výrobu.

Prípad 2: Obchodný komplex v provincii Zhejiang

Výzvy projektu: Obmedzený priestor v miestnosti na rozvod energie výškovej budovy, ktorá vyžaduje kompaktné, bezpečné a ľahko udržiavateľné vybavenie.
Riešenie: Nakonfigurujte 22 jednotiek rozvádzačov Usune KYN28A-12 so štruktúrou prístupnou spredu.
Prevádzkové výsledky: Vysoké využitie priestoru, pohodlná údržba a spoľahlivá ochrana pre kritické záťaže, napr ako osvetlenie budov, vzduchotechnika a požiarna ochrana.

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

často kladené otázky

Q1: Aký je rozdiel medzi KYN28A-12 a KYN28-24?

Odpoveď: Hlavným rozdielom je úroveň menovitého napätia: KYN28A-12 je vhodný pre systémy 12 kV (trieda 10 kV), zatiaľ čo KYN28-24 je vhodný pre systémy 24kV (trieda 20kV). Obidva sú navrhnuté podľa príslušných úrovní napätia z hľadiska izolačnej vzdialenosti, výberu izolačného komponentu a interných menovitých parametrov komponentu.

Q2: Môže Usune prispôsobiť túto skrinku vákuového ističa pre exportné projekty?

A: Áno. Ako profesionálny výrobca môže Usune upraviť parametre podľa požiadaviek projektu rôzne regionálne normy, ako sú IEC a ANSI, a môžu prispôsobiť modely ističov, ochranných relé a rozmery.

Q3: Aká je životnosť a cyklus údržby strednonapäťového 11kV vnútorného Vcb panela?

Odpoveď: Za normálnych podmienok údržby je navrhovaná životnosť 20-30 rokov. Hlavne bežná údržba zahŕňa testovanie izolácie, kontrolu charakteristík ističa a kalibráciu relé. Výsuvný vozík konštrukcia umožňuje rýchlu výmenu, čím sa výrazne skracuje prestoje pri údržbe.
