Odpojovač 12kv 10kv 1000a 1250a

Usune odpojovač 12kV 10kV 1000A 1250A je kľúčový produkt vyvinutý spoločnosťou so zameraním na potreby priemyselný rozvod vysokého napätia. Je špeciálne navrhnutý pre výstupy generátora a vysokého napätia systémy, ktoré sa prispôsobujú napäťovým úrovniam 10 kV a 12 kV a pokrývajú hlavné prúdové špecifikácie 1 000 A a 1250A.

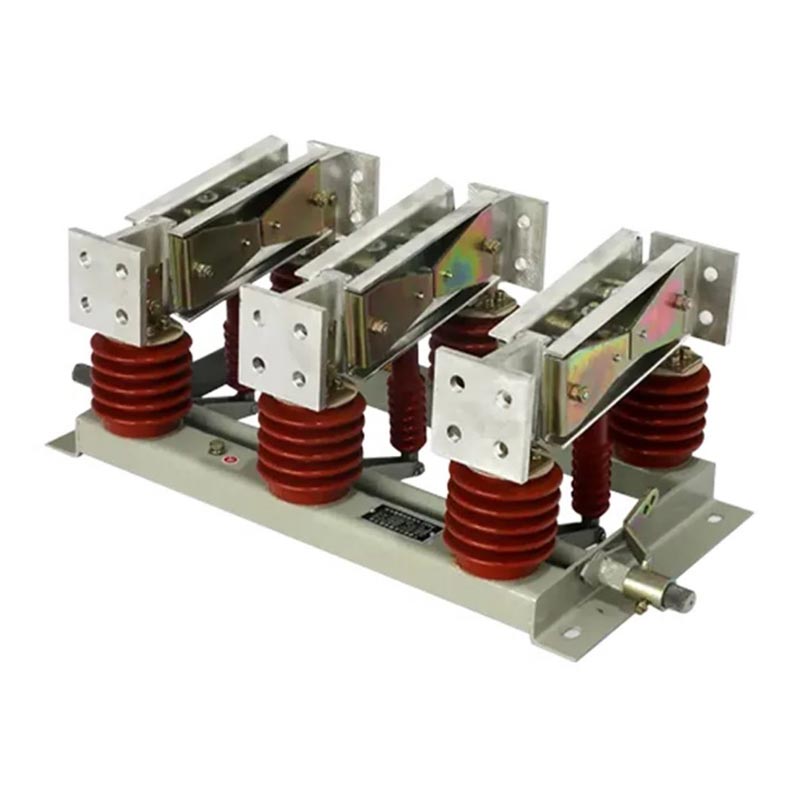

12kV/10kV/1000A/1250A odpínač pozostáva z troch nezávislých jednopólových jednotiek a môže byť tiež flexibilne nakonfigurované ako trojpólové integrované vysokonapäťové elektrické zariadenie. Má kompaktnú štruktúru, pohodlné prevádzku a spoľahlivú izoláciu. Ako vlajkový produkt vyvinutý vo vlastnej réžii spĺňa požiadavky na izoláciu, uzemnenie a požiadavky na prevenciu znečisťovania pri rôznych prevádzkových podmienkach. Dosahuje spoľahlivé prepínanie obvodov pod stavy bez zaťaženia, tvoriace jasne viditeľné prerušenie izolácie, zaisťujúce bezpečnosť personálu údržby pred zdroj.

Hlavné výhody

1. Pokročilá technológia a stabilný výkon

- Integruje najnovšiu domácu vysokonapäťovú elektrickú technológiu, optimalizuje vodivý obvod a izoláciu dizajn, znižuje prechodový odpor a zlepšuje nosnosť vysokého prúdu;
- Podporuje vnútorné (N) a vonkajšie konfigurácie, s voliteľným uzemňovacím spínačom (D) a typmi odolnými voči znečisteniu (W) prispôsobiť sa zložitým prevádzkovým podmienkam;
- Používa vysokopevnostné izolačné materiály a kovové komponenty odolné voči hrdzi, ktoré odolávajú starnutiu a korózii, predĺženie životnosti.

2. Vyhovujúce a certifikované, bezpečné a spoľahlivé

- GB 1985-2014 "Vysokonapäťové vypínače striedavého prúdu a uzemňovacie vypínače"
- GB/T 11022-2011 "Spoločné technické požiadavky na normy pre vysokonapäťové rozvádzače a ovládacie zariadenia"
- DL/T 486-2010 "Technické podmienky na objednávanie vysokonapäťových vypínačov striedavého prúdu a uzemňovacích vypínačov"
- DL/T 593-2006 "Technické požiadavky na vysokonapäťové spínacie a riadiace zariadenia"

3. Silná prispôsobivosť a široký rozsah aplikácií

- Špecifikácie napätia/prúdu: 10kV, 12kV; 1000A, 1250A, rozšíriteľné na modely s vysokým prúdom 2000A-10000A;
- Dostupné typy: neuzemnený, s jedným uzemnením, typ cez stenu, spĺňajúci rôzne požiadavky na inštaláciu;
- Tolerancia prostredia: Široký rozsah prevádzkových teplôt od -50 ℃ do +50 ℃, nadmorská výška ≤ 2000 m (prispôsobiteľné pre nadmorskej výške nad 2500 m), zemetrasenie odolné do magnitúdy 8, 20 mm... Odolné voči námraze, vhodné pre triedu III a IV oblasti znečistenia.

Technické parametre

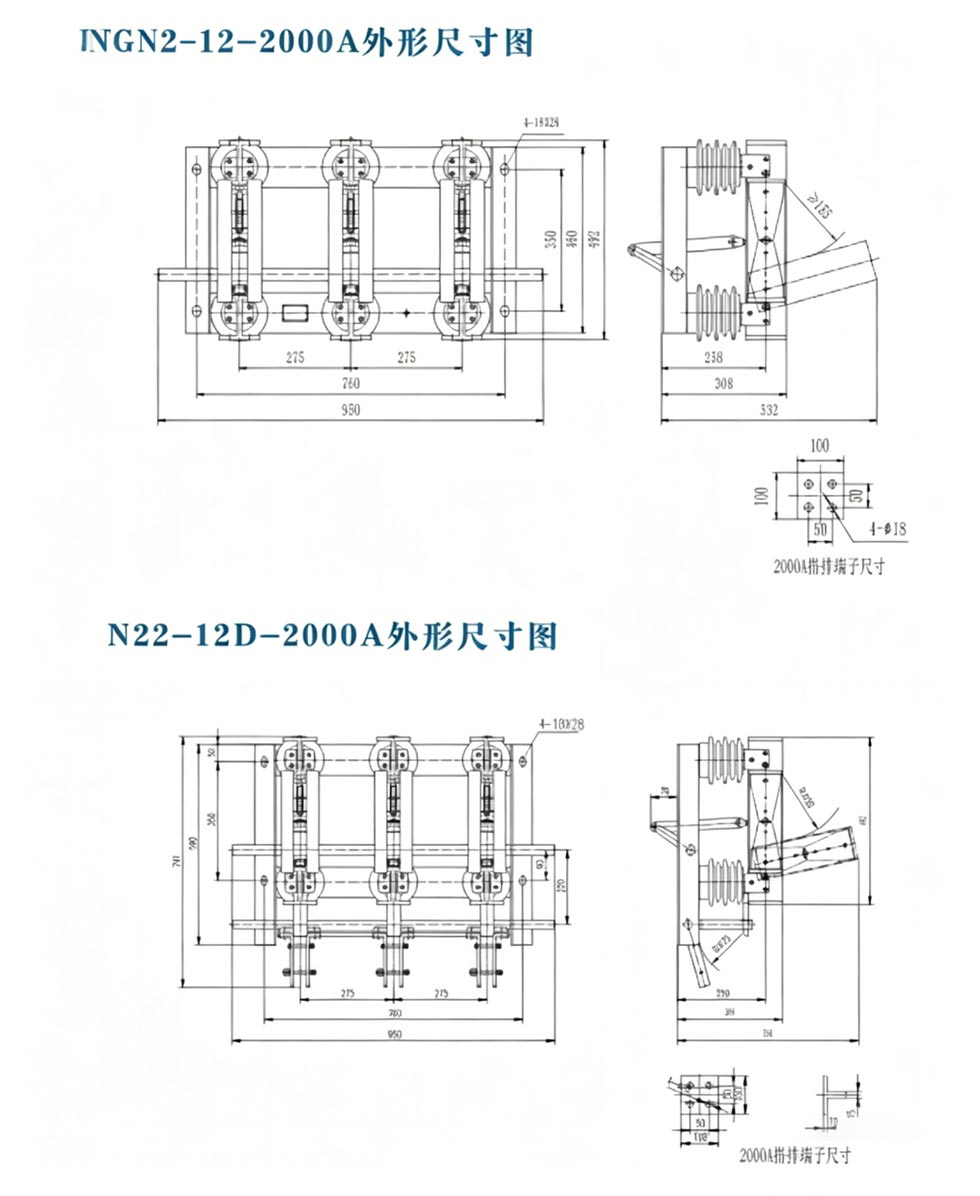

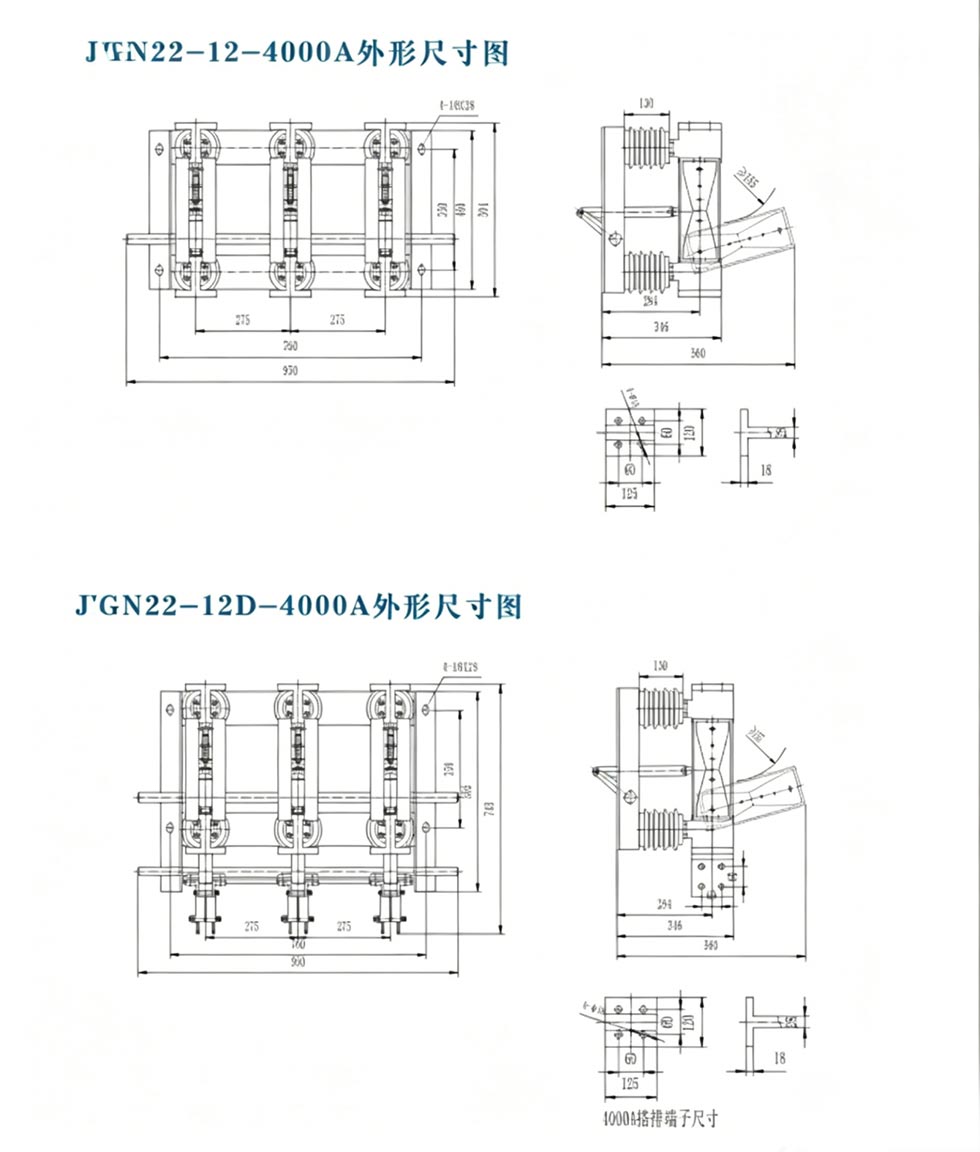

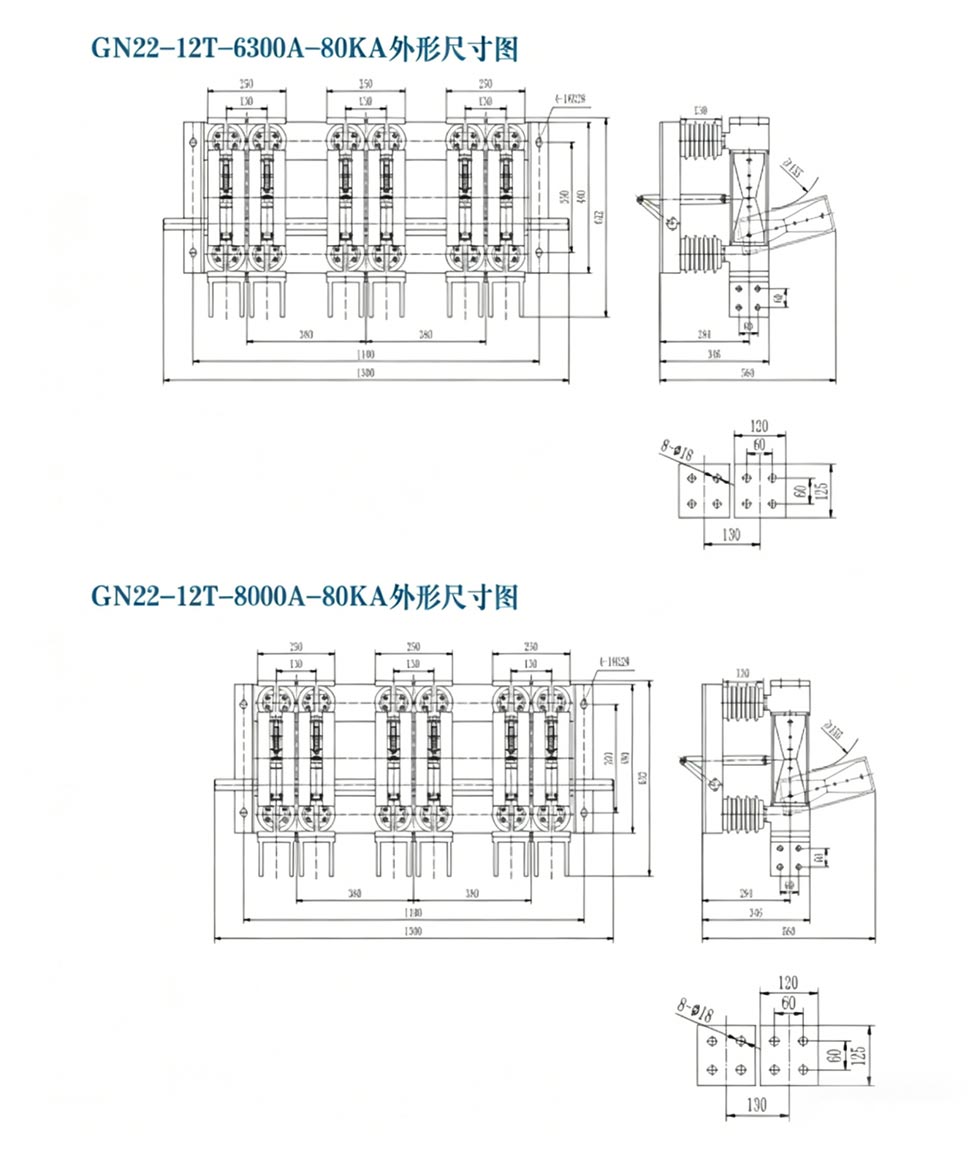

Vonkajší rozmer

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

Skutočné prípady použitia

Prípad 1: Modernizácia 12kV rozvodného systému vo veľkej oceliarni

Štátna oceliarska továreň potrebovala modernizovať svoje izolačné zariadenie 12 kV vysokonapäťovej rozvodnej miestnosti. The Hlavnými výzvami boli vysokoprúdové vykurovanie, slabá ochrana pred vonkajším znečistením a vysoké bezpečnostné riziká údržby. The Bol vybraný odpojovač Usune GN□-12DW/1250A (s uzemnením a ochranou proti znečisteniu), vhodný do náročných vonkajších podmienok prašnom prostredí. Jeho menovitý prúd 1250A spĺňa požiadavky výroby ocele pri plnom zaťažení riadok.

- Výsledky implementácie: Zariadenie je v prevádzke 2 roky bez prehrievania a izolácie zlyhania. Funkcia uzemnenia je spoľahlivá a prerušenie izolácie je počas údržby jasné. Údržba efektívnosť sa zvýšila o 40 %, čo má za následok dlhodobé hromadné nákupy od zákazníka.

Prípad 2: Izolácia výstupu generátora 10 kV vo veľkej tepelnej elektrárni

Tepelná elektráreň s výkonom 300 MW potrebná na konfiguráciu izolačného zariadenia na výstupe generátora 10 kV, ktorá vyžaduje prispôsobivosť vo vysokej nadmorskej výške, stabilita pri vysokom prúde a odolnosť voči vibráciám. Interiér Usune GN□-10/1000A bol vybraný odpojovač s prispôsobeným riešením zosilneným vo vysokej nadmorskej výške, vhodným pre oblasti závodu s nadmorskej výške ≤ 2200 m a odolný voči silným vibráciám.

- Výsledky implementácie: Zariadenie fungovalo stabilne 3 roky a odolávalo vplyvom veľkých prúdov na výstupe generátora bez akéhokoľvek zlyhania alebo poruchy, čo poskytuje bezpečnú izolačnú ochranu pre jednotku údržbu a stať sa vzorovým prípadom aplikácie v elektrárňach.

FAQ

Otázka 1: Aký je hlavný rozdiel medzi Usune Disconnect Switch 12kV 10kV 1000A 1250A a obyčajným odpojením prepínače?

Odpoveď: Hlavný rozdiel spočíva vo vysokej prúdovej zaťažiteľnosti a prispôsobivosti prostredia. Obyčajný odpojovacie spínače majú menovitý prúd ≤630A, zatiaľ čo produkty Usune sa zameriavajú na vysoký prúd 1000A a 1250A scenáre, optimalizácia vodivej štruktúry na zníženie tvorby tepla; zároveň podporujú prispôsobenie pre vnútorné/vonkajšie použitie, ochrana pred znečistením, uzemnenie atď., a vydrží extrémne teploty od -50 ℃ do +50 ℃, vďaka čomu sú vhodné do náročných podmienok, ako sú oceliarne a elektrárne, ktoré bežné produkty nemôžu spĺňať.

Otázka 2: Podporuje tento odpojovací prepínač použitie vo vysokohorských a silne znečistených prostrediach?

A: Áno. Štandardný model je vhodný pre nadmorské výšky ≤ 2000 m a úrovne znečistenia III-IV. Pre nadmorské výšky ≥2500 m, kompatibilitu možno zlepšiť pomocou prispôsobených riešení, ako je zosilnená izolácia a znížený menovitý prúd. Pre silne znečistené prostredie je k dispozícii model odolný voči znečisteniu (W) s použitím odolného voči znečisteniu izolátory na zvýšenie schopnosti ochrany proti vzplanutiu. Tento model bol implementovaný do niekoľkých výškových ocelí závody a elektrárne.

Otázka 3: Aká je záručná lehota pre odpojovacie spínače 12 kV, 10 kV, 1 000 A a 1 250 A? Je návod na inštaláciu poskytovaný po predaji?

Odpoveď: Usune ponúka 2-ročnú záruku, ktorá zahŕňa bezplatnú opravu a výmenu dielov pre chyby spôsobené ľudskou činnosťou v rámci záručnú dobu. Popredajný tím poskytuje bezplatné poradenstvo pri inštalácii a technické školenie a môže vám pomôcť s uvedením do prevádzky na diaľku alebo na mieste. Na zabezpečenie vybavenia sú podporované aj technické riešenia na mieru prispôsobivosť podmienkam na mieste a elimináciu obáv z údržby.
