24kv 36kv prepínač prerušenia záťaže

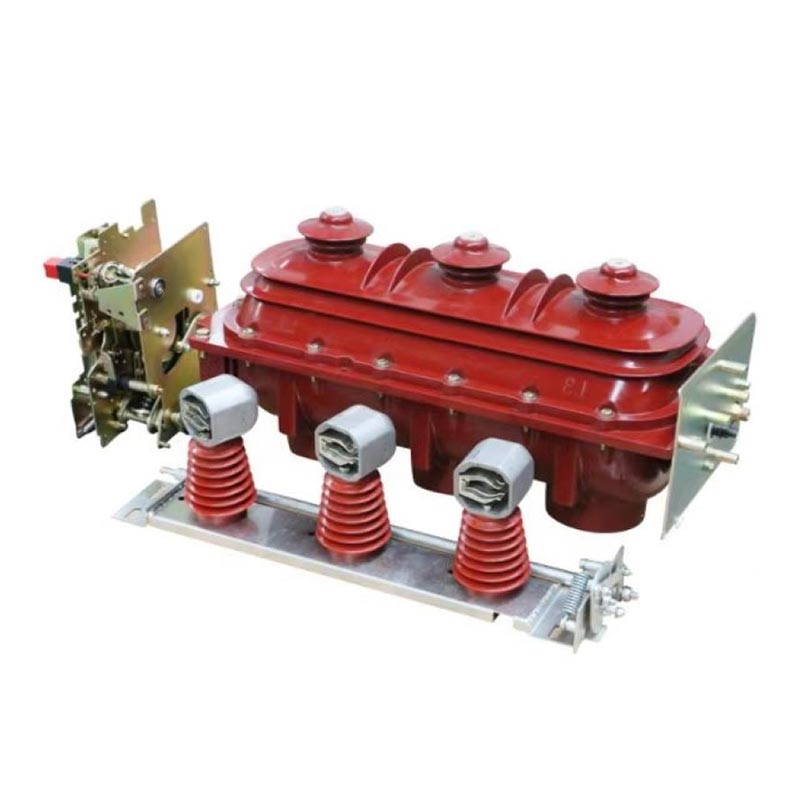

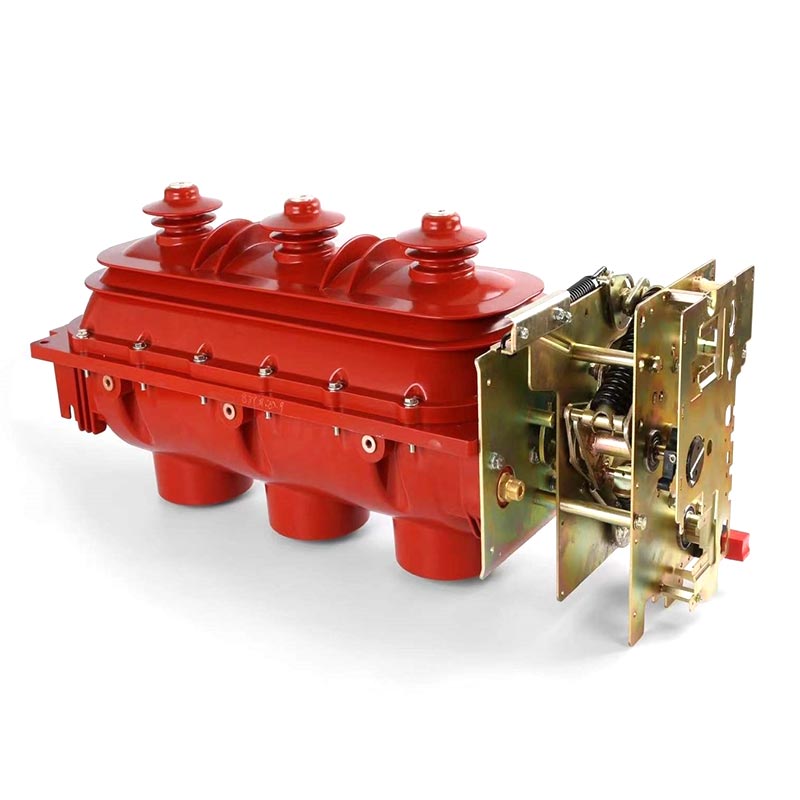

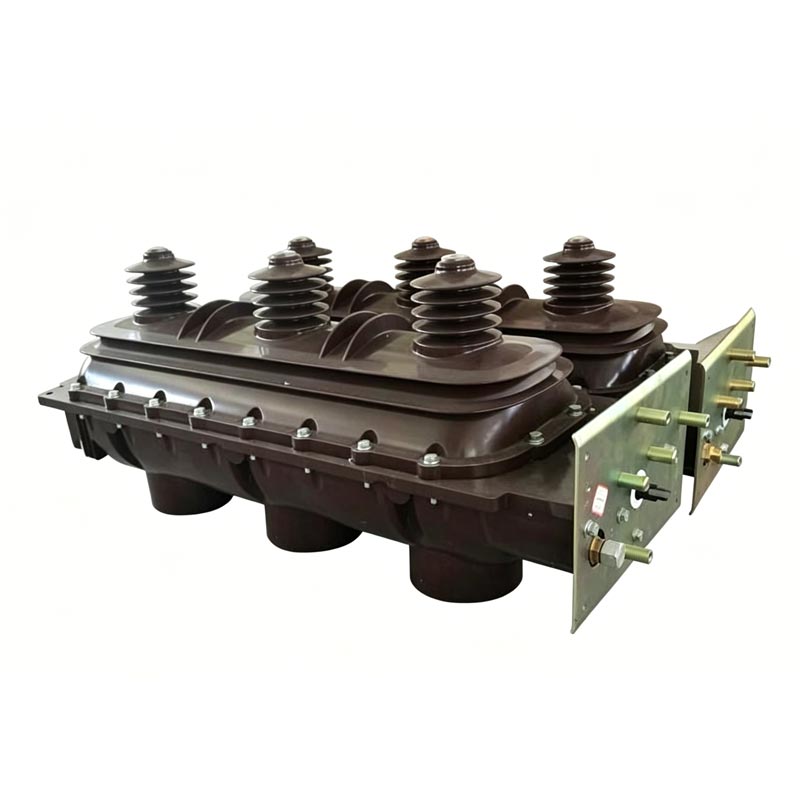

Séria Usune Indoor 24kV 36kV Break Break Switch FLN36-24kV 36KV je základný rozvádzač stredného napätia. nezávisle vyvinuté a vyrobené spoločnosťou Zhejiang Usune Electric Co., Ltd. Táto séria je špeciálne navrhnutá pre vnútorné aplikácie, prispôsobiteľné na menovité napätie 24 kV a 36 kV a vhodné pre trojfázový striedavý kruh 50 Hz siete a duálne radiálne napájacie systémy. Usune, profesionálny dodávateľ zakorenený v Číne, integruje pokročilé technológie a praktické skúsenosti do každého produktu, čím sa zaistí, že spínače stabilne zvládajú záťažový prúd a prepínanie prúdu pri preťažení, ako aj spínacie operácie dlhých nezaťažených vedení, nezaťažených transformátorov, a kondenzátorové banky.

Hlavnou výhodou tejto série je jej flexibilita: pri použití s poistkami obmedzujúcimi prúd môže nahradiť obvod ističe. Spínač záťaže zvláda spínanie rôznych záťažových prúdov, zatiaľ čo poistka obmedzujúca prúd prerušenie väčších preťažených a skratových prúdov. To znižuje náklady na zariadenia na distribúciu energie a zlepšuje bezpečnosť a stabilitu systému napájania, čím si získava široké uznanie v priemysle.

Hlavné vlastnosti produktu

1. Pokročilý konštrukčný návrh

Prevádzková poloha spínača (zatvorené, otvorené, uzemnený) je jasne definovaný, účinne zabraňuje nesprávnej prevádzke a zabezpečuje presné a spoľahlivé prepínanie; a celkový trojfázový dizajn inštalácie ponúka dobrú synchronizáciu, menej dielov a pohodlné nastavenie a inštalácia, čím sa výrazne skrátia náročnosť a čas inštalácie na mieste.

2. Vynikajúci izolačný výkon

Spínač je utesnený horným a spodným krytom z epoxidového odliatku, vnútorne naplneným plynom SF6 pri 0,045–0,07 MPa. SF6 plyn má vynikajúce izolačné a zhášacie vlastnosti, úplne utesňuje hlavný okruh a uzemňovací obvod v kryte, ktorý ho izoluje od vonkajšej vlhkosti, prachu a iných nečistôt. Toto zaisťuje stabilný izolačný výkon aj v drsnom vnútornom prostredí, zabraňuje poruchám izolácie a zaručuje bezpečnú prevádzku energetického systému.

3. Vysoká bezpečnosť

Bezpečnosť je jadrom dizajnu produktu Usune. V prípade vnútorného oblúka je slabá zadná stavba kryt sa automaticky roztrhne a súčasne dôjde k prerušeniu tlakového poistného ventilu v hornej časti skrine otvorené, vytlačenie pretlakového plynu mimo skrinku, čím sa účinne bráni výbuchu skrinky a chráni ju bezpečnosť operátorov na mieste a okolitých zariadení. Tento dizajn prešiel viacerými bezpečnostnými testami, vyhovuje s medzinárodnými bezpečnostnými normami a poskytuje spoľahlivú ochranu operácií distribúcie energie.

4. Flexibilná a spoľahlivá prevádzka

Vnútorný odpínač záťaže 24 kV 36 kV podporuje manuálne aj elektrické režimy prevádzky, voliteľné podľa skutočné požiadavky na lokalitu. Obsluha je pohodlná a spoľahlivá, má efektívnu mechanickú štruktúru a stabilný výkon, prispôsobiteľný častým spínacím operáciám. Vďaka bezúdržbovému dizajnu sa môže pochváliť dlhou životnosť, s mechanickou životnosťou až 2000 cyklov, čím sa znižujú následné náklady na údržbu a pracovné zaťaženie.

Technické parametre

Podmienky používania

Aby sa zabezpečila stabilná a spoľahlivá prevádzka, musí byť Usune Indoor 24kV 36kV odpínač záťaže použitý pod nasledujúce podmienky (na základe skutočných aplikačných skúseností v Číne a celosvetovo):

a) Nadmorská výška: nie viac ako 1000 metrov;
(b) Teplota okolia: Horná hranica +40 °C, dolná hranica -25 °C;
c) Relatívna vlhkosť: Denný priemer ≤ 95 %, mesačný priemer ≤ 90 %;
(d) žiadne významné korozívne plyny, horľavé plyny alebo znečistenie vodnou parou v okolitom ovzduší;
(e) Žiadne časté alebo silné vibrácie.

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

Prípad aplikácie v reálnom svete

Prípadová štúdia: Projekt distribúcie energie v meste Hangzhou, Čína

Veľká obytná štvrť v Hangzhou v Číne mala vysoké požiadavky na energetickú účinnosť, bezpečnosť a stabilitu jeho vnútorných rozvodných miestností. Projekt vybral 20 vnútorných 24kV vypínačov záťaže Usune (FLN36-24kV séria) na zvládnutie spínania záťaže a ochrany pre systém domáceho napájania. Ako určený dodávateľ pre tento projekt Usune poskytla prispôsobené pokyny na inštaláciu a popredajný servis. Továreň dôsledne testovali každý produkt pred odoslaním, aby sa zabezpečil súlad s technickými požiadavkami projektu. Od jeho Uvedenie do prevádzky v roku 2023, spínače efektívne fungovali stabilne bez porúch izolácie alebo porúch zabezpečenie stabilného napájania pre viac ako 5 000 domácností. Projektový tím vysoko ocenil výkonnosť produktu a profesionálne služby Usune.

FAQ

Q1: Môže byť Usune Indoor 24kV 36kV Break Break Switch použitý samostatne na prerušenie skratového prúdu?

A1: Nie. Spínače záťaže sa primárne používajú na spínanie záťažových prúdov a preťažených prúdov, ako aj na pripojenie a odpojenie nezaťažených dlhých vedení, nezaťažených transformátorov a kondenzátorových bánk. Nemôžu samostatne prerušiť skratové prúdy. Na zvládnutie skratových prúdov je možné kombinovať záťažové spínače poistky obmedzujúce prúd. Poistky obmedzujúce prúd zvládajú prerušenie väčšieho preťaženia a skratu prúdy a táto kombinácia môže nahradiť ističe, čím poskytuje komplexnú ochranu napájacieho zdroja systém. Tento dizajn, optimalizovaný spoločnosťou Usune na základe dlhoročných profesionálnych skúseností, vyvažuje náklady a bezpečnosť.

Q2: Čo treba urobiť, ak je tlak plynu SF6 spínača záťaže príliš nízky?

A2: Plyn SF6 vo vnútorných spínačoch záťaže 24 kV a 36 kV v Usune je utesnený v kryte z epoxidového odliatku. Štandard tlak je 0,045–0,07 MPa. Nízky tlak ovplyvní izoláciu spínača a výkon pri hasení oblúka. Používatelia najprv skontrolujte, či neuniká plyn. Ak zistíte únik, okamžite kontaktujte tím popredajného servisu Usune. Ako a profesionálny výrobca, Usune, poskytuje odborné služby v oblasti detekcie úniku plynu a opravy. Po odstránení úniku, Plyn SF6 je potrebné doplniť na štandardný tlak, aby sa zabezpečilo, že spínač funguje normálne. Odporúča sa pravidelne kontrolovať tlak plynu počas každodenného používania.
