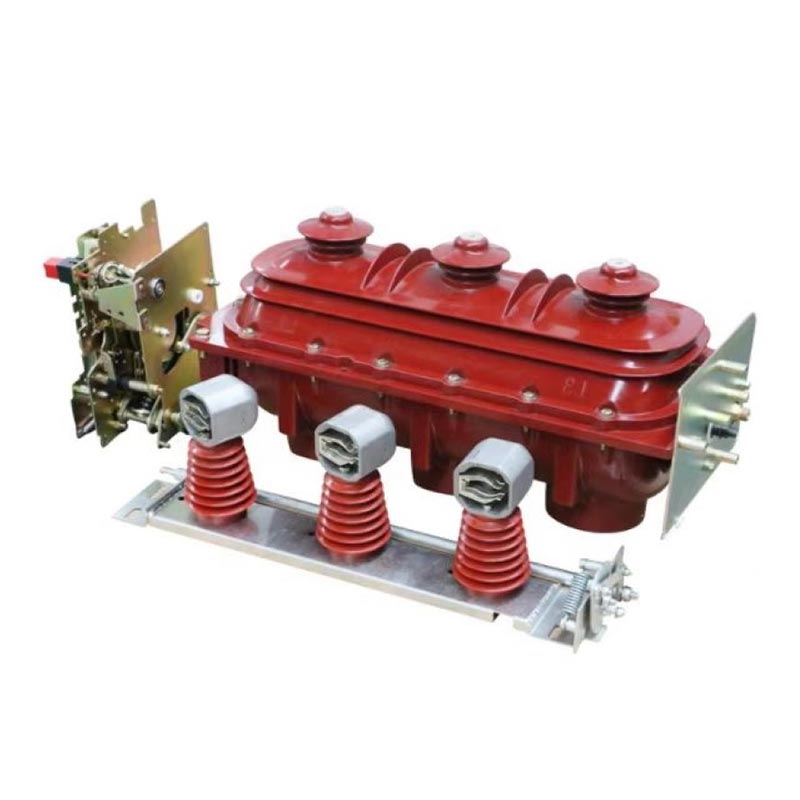

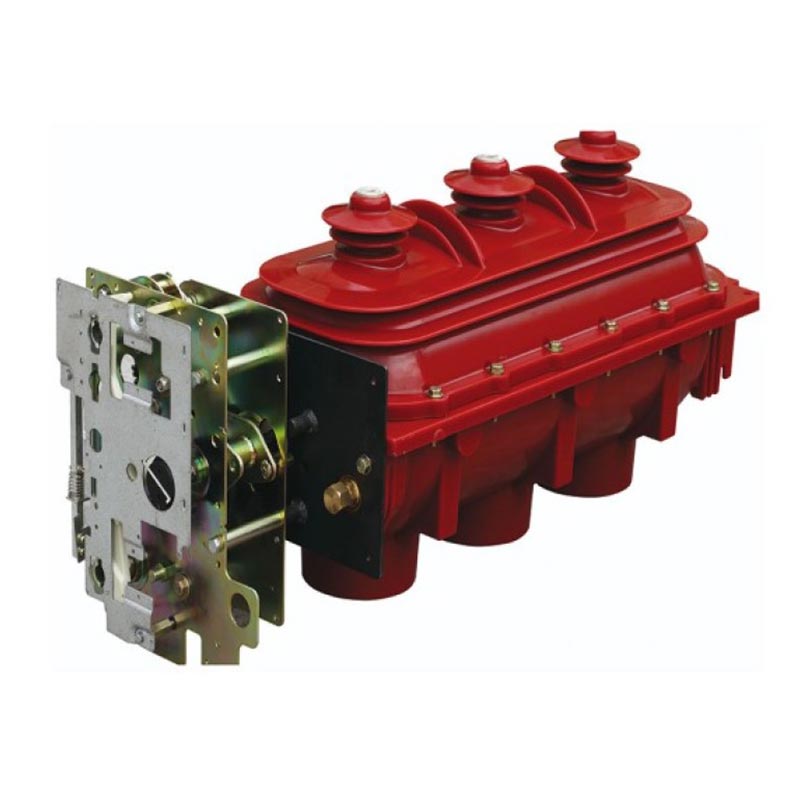

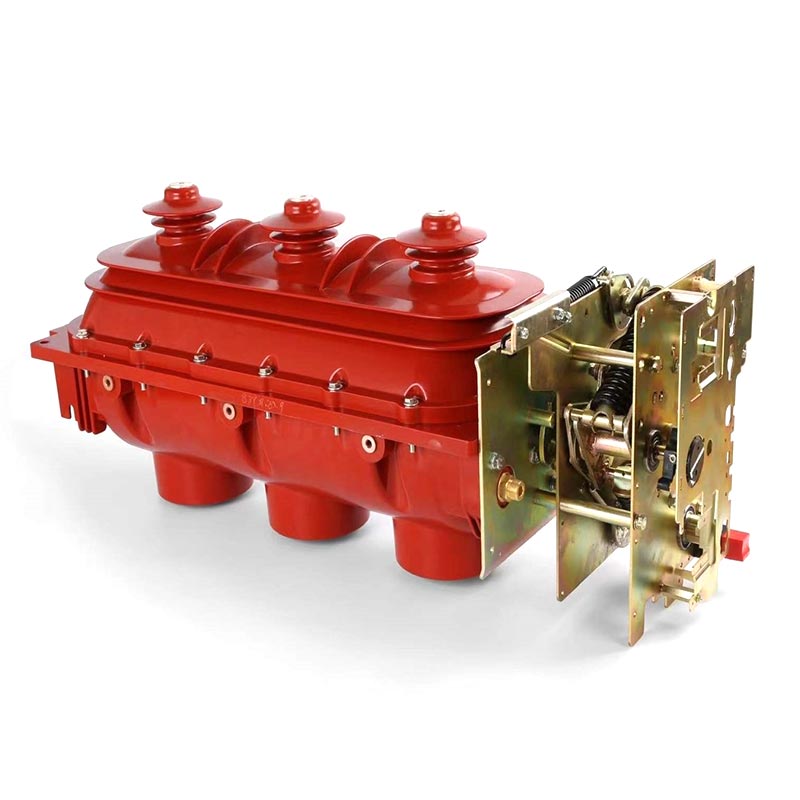

Usune RMU Break Break Switch obsahuje hlavne tri typy nezávisle vyvinutých produktov: vnútorné AC vysokonapäťové spínače záťaže SF6, kombinované spotrebiče odpínača a poistky záťaže a spínače záťaže namontované na káblovej hlave, pokrývajúce modely FLN36-12D (spínač záťaže) a FLRN36-12D (kombinovaný spotrebič záťažového spínača a poistky). Tieto produkty môžu spĺňať potreby rôznych scenárov distribúcie energie a sú obzvlášť vhodné pre komplex prevádzkové požiadavky čínskeho energetického systému. Ako hlavný produkt spoločnosti Zhejiang Usune Electric Co., Ltd switch sa vyrába v modernej továrni spoločnosti, ktorá prechádza prísnym testovaním kvality počas celého procesu na zabezpečenie stabilného a spoľahlivého výkonu.
1. Usune sa už mnoho rokov intenzívne zaoberá výskumom a vývojom a výrobou vysokonapäťových elektrických zariadení, hromadenie bohatých skúseností v terénnych aplikáciách. Odpínač záťaže RMU bol široko používaný v tisícoch projekty na domácom aj medzinárodnom trhu, pričom overuje svoju prispôsobivosť a spoľahlivosť v rôznych prostrediach.
2. Prepínač RMU Break Break bol nezávisle vyvinutý profesionálnym tímom výskumu a vývoja Usune, ktorý absorbuje pokročilé zahraničné technológie a optimalizáciu jeho dizajnu tak, aby vyhovoval skutočným charakteristikám čínskeho energetického systému. Jeho Princíp zhášania oblúka, konštrukčný návrh a ovládací mechanizmus, to všetko odzrkadľuje hlboké odborné znalosti v oblasti v oblasti vysokonapäťových rozvádzačov.
3. Produkt prešiel kompletnou sadou typových testov a jeho výkon plne vyhovuje normám GB 3804, GB 16926, IEC 60265 a IEC 60420, ktoré preukazujú jeho technickú autoritu a súlad.
4. Využíva špeciálnu dynamickú a statickú tesniacu štruktúru, môže sa pochváliť vynikajúcim tesniacim výkonom a je vybavený s vizuálnym tlakomerom na monitorovanie v reálnom čase. Spoľahlivé mechanické blokovania zaisťujú prevádzkovú bezpečnosť. Ako Profesionálny výrobca Usune poskytuje komplexný popredajný servis, čím ďalej zvyšuje dôveru zákazníkov.
1. Spínač záťaže a kombinované elektrické spotrebiče pozostávajú z jednotného izolovaného krytu, telesa spínača, pružiny ovládací mechanizmus, držiak poistiek a systém vypínania poistiek. Spínače záťaže namontované na káblovej hlave sú vybavené a jednoúčelové izolované puzdro a univerzálny pružinový ovládací mechanizmus.
2. Horný a spodný kryt sú zaliate epoxidovou živicou, aby vytvorili utesnenú vnútornú dutinu naplnenú plynom. Rotácia spoločný pohyblivý kontakt dosahuje tri polohy: "zatváranie", "otváranie" a "uzemnenie", čím sa zabezpečuje flexibilná a spoľahlivé spínanie.
3. Predná strana skrinky mechanizmu je vybavená tlakomerom SF6 a ukazovateľom polohy. Pozícia Indikátor je priamo spojený s pohyblivým kontaktom hnacieho hriadeľa, čo zaisťuje presnú a spoľahlivú indikáciu.
4. Port na uvoľnenie tlaku sa nachádza na zadnej strane krytu. V prípade vnútorného pretlaku v dôsledku poruchy, plyn je vypúšťaný dozadu, čo zabraňuje vyvrhnutiu dopredu a zaisťuje bezpečnosť personálu.
5. Spoľahlivé mechanické blokovanie je zabezpečené medzi spínačom záťaže a uzemňovacím spínačom a medzi spínačom uzemňovací spínač a predné dvierka (prispôsobenie panelu), aby sa predišlo riziku nesprávneho fungovania.
6. Spínače záťaže namontované na káblových svorkách sú vybavené protidotykovými prednými káblovými konektormi, ktoré podporujú vysoké napätie káblové spojenia na vstupnom aj výstupnom konci a sú špeciálne navrhnuté pre káblové odbočky/spojky krabice.
Spínač prerušenia záťaže RMU používa plyn SF6 ako médium na zhášanie oblúka a vykazuje vynikajúce zhášanie oblúka výkon. Keď spínač preruší prúd, pohyblivé a stacionárne kontakty sa oddelia, čím sa vytvorí oblúk. Oblúk poháňaný permanentným magnetickým poľom sa rýchlo otáča okolo kontaktov, čím sa dosahuje rýchla deionizácia a chladenie, zhasnutie v aktuálnom bode prechodu nulou; po vylomení dvojzlomová medzera s vysokou úrovňou Izolačná izolácia je vytvorená, čo má za následok vysokú vypínaciu schopnosť, minimálne opotrebovanie kontaktov a dlhú elektrickú energiu života.
Používa sa na spínanie, zatváranie, otváranie a uzemnenie spínača záťaže. Ovládanie horného ovládacieho otvoru uzemňovací spínač a spodný prevádzkový otvor ovláda spínač záťaže; po zatvorení výlet jar synchrónne ukladá energiu a vypnutie môže byť uvoľnené iba pomocou manuálneho tlačidla alebo signálu poistky.
Tento dizajn založený na manuálnom mechanizme pridáva zariadenie na ukladanie energie motora a vypínaciu cievku. Ručné aj elektrické prevádzka je nezávislá a navzájom sa neruší. Podporuje diaľkové ovládanie a obsluhu napätie zahŕňa AC220V, DC220V, DC110V a DC48V.
- Teplota okolia: −25 °C ~ +40 °C
- Nadmorská výška: nepresahuje 2000 m
- Vlhkosť: Priemerná denná relatívna vlhkosť ≤95 %; mesačná priemerná relatívna vlhkosť ≤90 %; denný priemer vodnej pary
tlak ≤ 2,2 kPa; mesačný priemerný tlak vodnej pary ≤1,8 kPa
- Okolitý vzduch bez značného množstva prachu, dymu, korozívnych/horľavých plynov, výparov a znečistenia soľnou hmlou
- Vonkajšie vibrácie a seizmické rušenie sú zanedbateľné
- Amplitúda elektromagnetického rušenia indukovaného sekundárnym obvodom ≤ 1,6 kV
Podľa GB/T 11022-1999 "Spoločné technické požiadavky na normy pre vysokonapäťové spínacie a riadiace zariadenia", spínač by mal fungovať za normálnych podmienok; ak sa skutočné prevádzkové podmienky odchyľujú od normálneho rozsahu (ako je nadmorská výška presahujúca 2000 m, nadmerná teplota, vysoká vlhkosť a ľahká kondenzácia atď.), používateľ potrebuje dohodnúť sa s výrobcom.
| Nie | Položka | Jednotka | Údaje | |
| FLN36-12D | FLN36-12D | |||
| 1 | Menovité napätie | kV | 12 | 12 |
| 2 | Menovitá frekvencia | Hz | 50 | 50 |
| 3 | Rated Current | A | 630 | 125 |
| 4 | Menovitý krátkodobý výdržný prúd spínača záťaže / Menovité trvanie skratu | kA/s | 20/3 | - |
| 5 | Menovitý krátkodobý výdržný prúd uzemňovacieho spínača / Menovitá dĺžka skratu | kA/s | 20/2 | - |
| 6 | Insnačný prúd | kAs | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| kVA | 1250 | 1250 | ||
| A | - | 1700 | ||
| Potenciálny skratový vypínací prúd | kA | - | 50 | |
| 7 | Menovitá úroveň izolácie | kV | 42/48 | 42/48 |
| kV | 75/48 | 75/85 | ||
| 8 | Mechanická životnosť hlavného obvodu a uzemňovacieho obvodu | Times | 3000/2000 | 2000/2000 |
| 9 | Menovitý tlak plynu SF6 (pretlak pri 20 ℃) | MPa | 0,04-0,05 | 0,04-0,05 |
| Model | Menovité napätie (kV) | Menovitý prúd poistky (A) | Menovitý prúd poistkovej vložky (A) | Menovitý vypínací prúd (kA) |
| XRNT | 12 | 40 | 6,3, 10, 16, 20, 25, 31,5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
Prípad 1: Projekt distribúcie energie v obytnej komunite v Hangzhou, Čína Veľká obytná komunita v Hangzhou s vysokými požiadavkami na stabilitu a bezpečnosť napájacieho zdroja zvolilo prerušenie záťaže Usune FLRN36-12D odpínač-poistkový kombinovaný spotrebič ako jeho hlavné zariadenie na distribúciu energie po porovnaní. Nainštalované v obecnej rozvodne, zodpovedá za spínanie a ochranu elektrického vedenia pre 8 bytových budov (1200 domácností). Od uvedenia do prevádzky v roku 2024 zariadenie fungovalo stabilne viac ako 12 mesiacov bez akéhokoľvek vypnutia alebo výpadku prúdu. Jeho spoľahlivá vzájomne prepojená konštrukcia a výkon pri hasení oblúka SF6 účinne zabrániť výpadkom elektriny spôsobeným poruchovými prúdmi a zabezpečiť tak normálny život obyvateľov. Ako dodávateľ pre v tomto projekte Usune poskytla pokyny na inštaláciu na mieste a pravidelné služby údržby, čím si vyslúžila veľkú pochvalu od správy majetku obce a obyvateľov.
A1: Produkt prešiel kompletnou sadou typových testov a jeho výkon plne vyhovuje norme GB 3804 "3kV～63kV AC Vysokonapäťový spínač prerušenia záťaže", GB 16926 "Kombinované zariadenie na prerušenie vysokého napätia s poistkou" a IEC 60265 a normy IEC 60420. Okrem toho je produkt nezávisle vyvinutý spoločnosťou Usune s prísnou kontrolou kvality počas celého procesu od obstarávania surovín až po továrenskú výrobu a testovanie. Jeho jedinečná dynamika a statická tesniaca štruktúra, monitorovanie tlaku v reálnom čase a spoľahlivé mechanické blokovania zaisťujú dlhodobú životnosť stabilná prevádzka.
A2: Produkt je navrhnutý tak, aby bol kompatibilný s bežnými prevádzkovými podmienkami (nadmorská výška ≤ 2000 m, teplota −25 °C ~ +40 °C atď.). Ak sa skutočné prevádzkové podmienky odchyľujú od normálneho rozsahu (napr. nadmorská výška presahujúca 2000 m, nadmerná teplota, vysoká vlhkosť a kondenzácia), používatelia sa musia poradiť s výrobcom (Zhejiang Usune Electric Co., Ltd.) vopred. Profesionálny tím výskumu a vývoja spoločnosti Usune môže poskytnúť prispôsobené riešenia na základe konkrétnych prostredia na zabezpečenie stabilnej prevádzky produktu.
