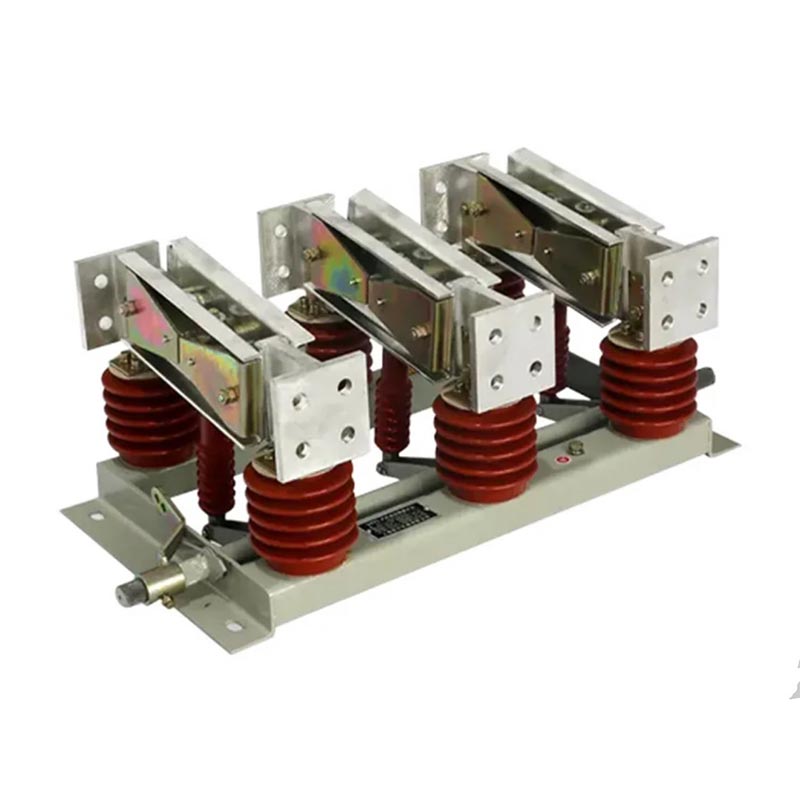

Spínač izolácie vnútorného vzduchu

Vnútorný vzduchový izolačný spínač série Usune GN je hlavný vysokonapäťový elektrický produkt vyvinutý nezávisle Zhejiang Usune Electric Co., Ltd., popredný dodávateľ vysokonapäťových elektrických zariadení v Číne. Integrácia najnovšie domáce technológie výskumu a vývoja a výrobné procesy, je špeciálne navrhnutý pre silnoprúd prevádzkové podmienky na výstupoch generátorov veľkých elektrární a oceliarní, čím sa vypĺňa medzera na trhu pre vysokovýkonné vnútorné vysokoprúdové odpojovače.

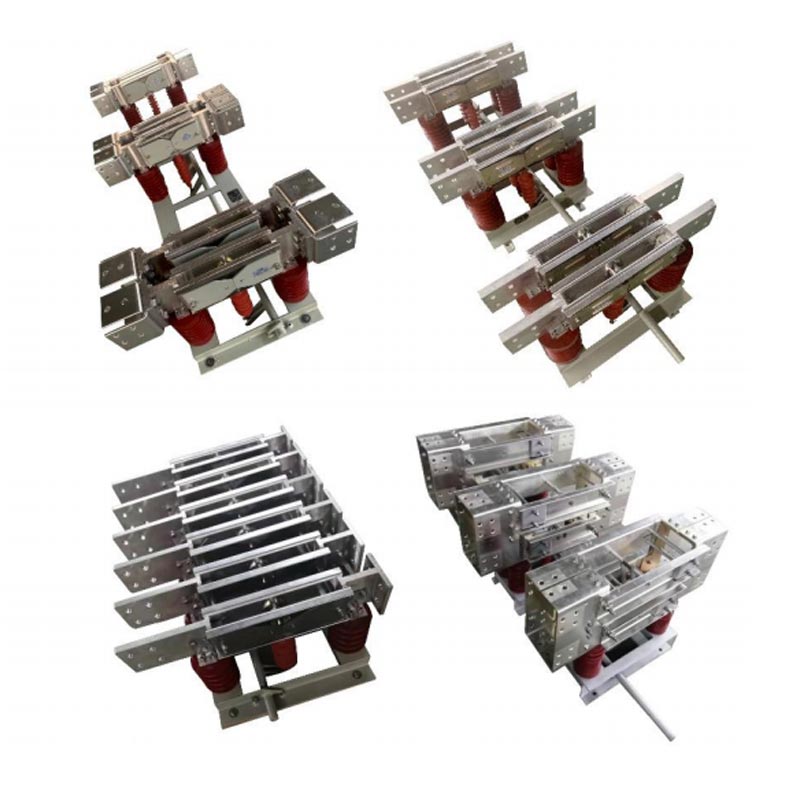

Tento spínač sa vyznačuje flexibilným konštrukčným dizajnom, ktorý umožňuje jeho zostavenie do troch nezávislých jednopólových jednotky alebo nakonfigurované ako trojpólové integrované zariadenie, aby vyhovovalo rôznym priestorovým usporiadaniam a požiadavkám na používanie, v závislosti od potrieb inštalácie na mieste. Jeho hlavnou funkciou je poskytnúť spoľahlivú izoláciu napájania počas prevádzky údržba elektrických zariadení a systémov. Vytvorením jasného prerušenia obvodu zaisťuje bezpečnosť personál údržby a integritu zariadení, ktoré spĺňajú základné bezpečnostné požiadavky na izoláciu vysokého napätia energetických systémov.

Dizajn produktu a popis modelu

1. Výhody konštrukčného návrhu

Séria Usune GN má vedecky robustný štrukturálny dizajn, ktorý kombinuje kompaktné usporiadanie a pohodlie prevádzka. Trojpólová integrovaná konfigurácia efektívne šetrí inštalačný priestor, pričom je nezávislá jednopólový dizajn uľahčuje individuálnu údržbu a výmenu, zvyšuje flexibilitu produktu a udržiavateľnosť. Prepínač využíva vysokokvalitné vodivé a izolačné materiály zaisťujúce vynikajúcu vodivosť a zároveň zlepšuje izolačný výkon a životnosť, spĺňa požiadavky na dlhodobú stabilnú prevádzku vnútorné vysokonapäťové prostredie.

2. Vysvetlenie kódu modelu

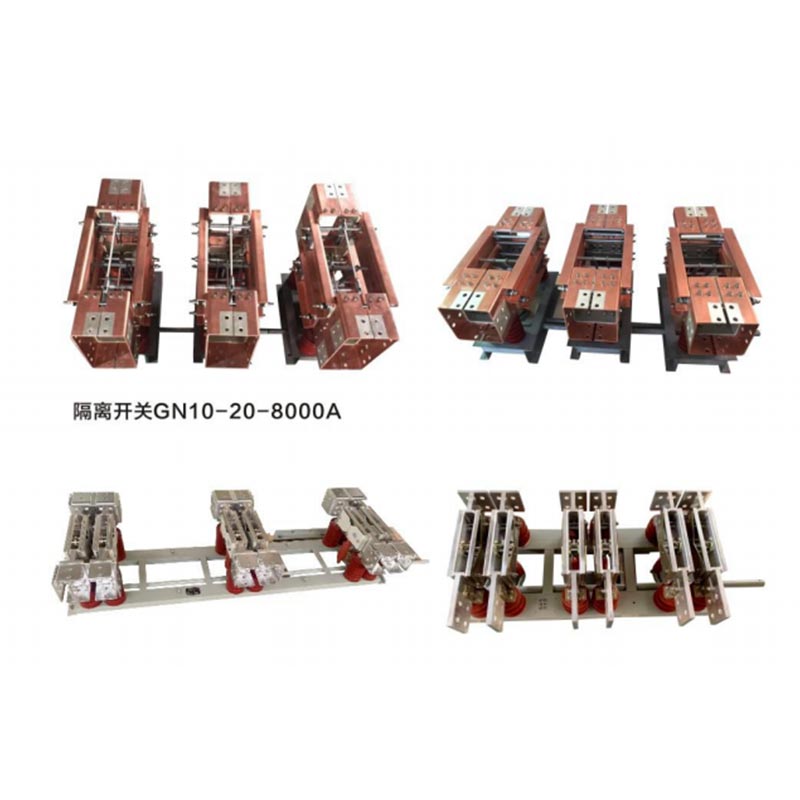

Čísla modelov spínačov izolácie vnútorného vzduchu série Usune GN sa riadia štandardizovanými pravidlami kódovania, vďaka čomu sú jasné a ľahko pochopiteľné, čo umožňuje zákazníkom vybrať si vhodnú špecifikáciu podľa ich skutočných potrieb. Typické modely sú GN□--20DW/8000--80. Špecifické významy každého kódu (zľava doprava) sú nasledovné:

- G: Odpojovací spínač (hlavný typ produktu, ktorý označuje hlavnú funkciu produktu pri izolácii napájania)
- N: Vnútorný typ (označuje, že výrobok je určený na inštaláciu v interiéri)
- □: sériové číslo dizajnu (rozlišuje rôzne verzie dizajnu v rámci tej istej série)
- 20: Menovité napätie (jednotka: kV, udáva najvyššie napätie, ktoré môže spínač stabilne vydržať)
- D: Spínač s uzemnením (vybavený funkciou uzemnenia na zaistenie bezpečného vybitia počas údržby)
- W: Typ proti znečisteniu (zvýšený výkon proti znečisteniu, vhodný pre drsné vnútorné prostredie s vysokým úrovne znečistenia)
- 8000: Menovitý prúd (jednotka: A, označujúca maximálny prúd, ktorý môže spínač nepretržite vydržať)
- 80: Menovitý krátkodobý výdržný prúd (jednotka: kA, udáva maximálny skratový prúd, ktorý môže spínač vydržať v určenom čase)

Technické parametre

Usune dodržiava zásadu profesionálnej precíznosti; séria GN izolácia vnútorného vzduchu... Vypínač sa môže pochváliť komplexné technické parametre na splnenie rôznych potrieb v rôznych priemyselných scenároch. Všetky parametre podliehajú prísne továrenské testovanie a overovanie na zabezpečenie súladu s normami a stabilného výkonu produktu:

- Menovité napätie: 12 kV, 20 kV, 35 kV (tri špecifikácie pre rôzne konfigurácie vysokonapäťového energetického systému)
- Prúdové hodnotenie: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (Osem špecifikácií pre vysoký prúd podmienky na výstupoch generátora)
- Typ produktu: neuzemnený, s jedným uzemnením, typ cez stenu (Tri typy pre rôzne inštalácie prostredia a funkčné požiadavky)

Podmienky používania

1. Teplota okolia: -50℃～+50℃ (Stabilná prevádzka v prostredí s extrémnou teplotou)
2. Nadmorská výška: ≤ 2000 m (Adaptabilita môže byť na požiadanie vylepšená pre nadmorské výšky ≥ 2 500 m)
3. Tlak vetra: ≤700Pa (ekvivalent rýchlosti vetra ≤34m/s, vhodné pre dobre vetrané vnútorné prostredie)
4. Seizmická intenzita: ≤8 (odoláva miernym nárazom zemetrasenia, zaisťuje stabilnú prevádzku pri zemetrasení oblasti)
5. Hrúbka ľadu: ≤20 mm (vhodné pre chladné vnútorné prostredie, kde je možná námraza)
6. Stupeň znečistenia: Trieda III, IV (prevedenie odolné voči znečisteniu, vhodné do vnútorného prostredia s vysokou prašnosťou resp. chemické znečistenie)
7. Miesto inštalácie: Bez nebezpečenstva horľavosti a výbušnosti, chemickej korózie a silných vibrácií (špeciálne podmienky používania môžu byť stanovené dohodou medzi používateľom a výrobcom)

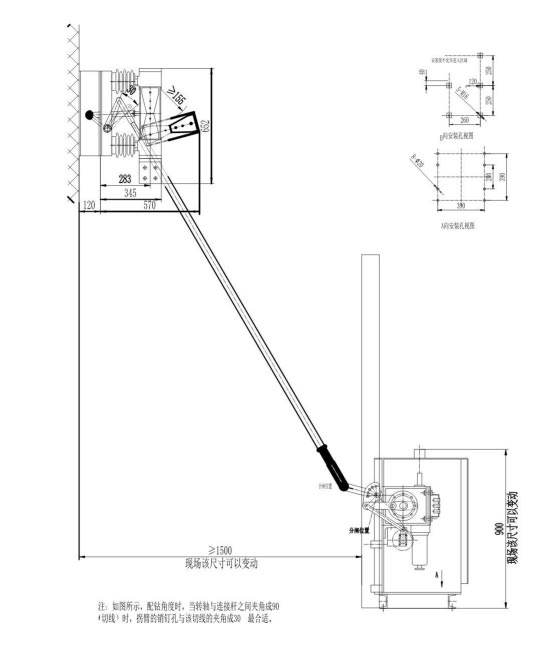

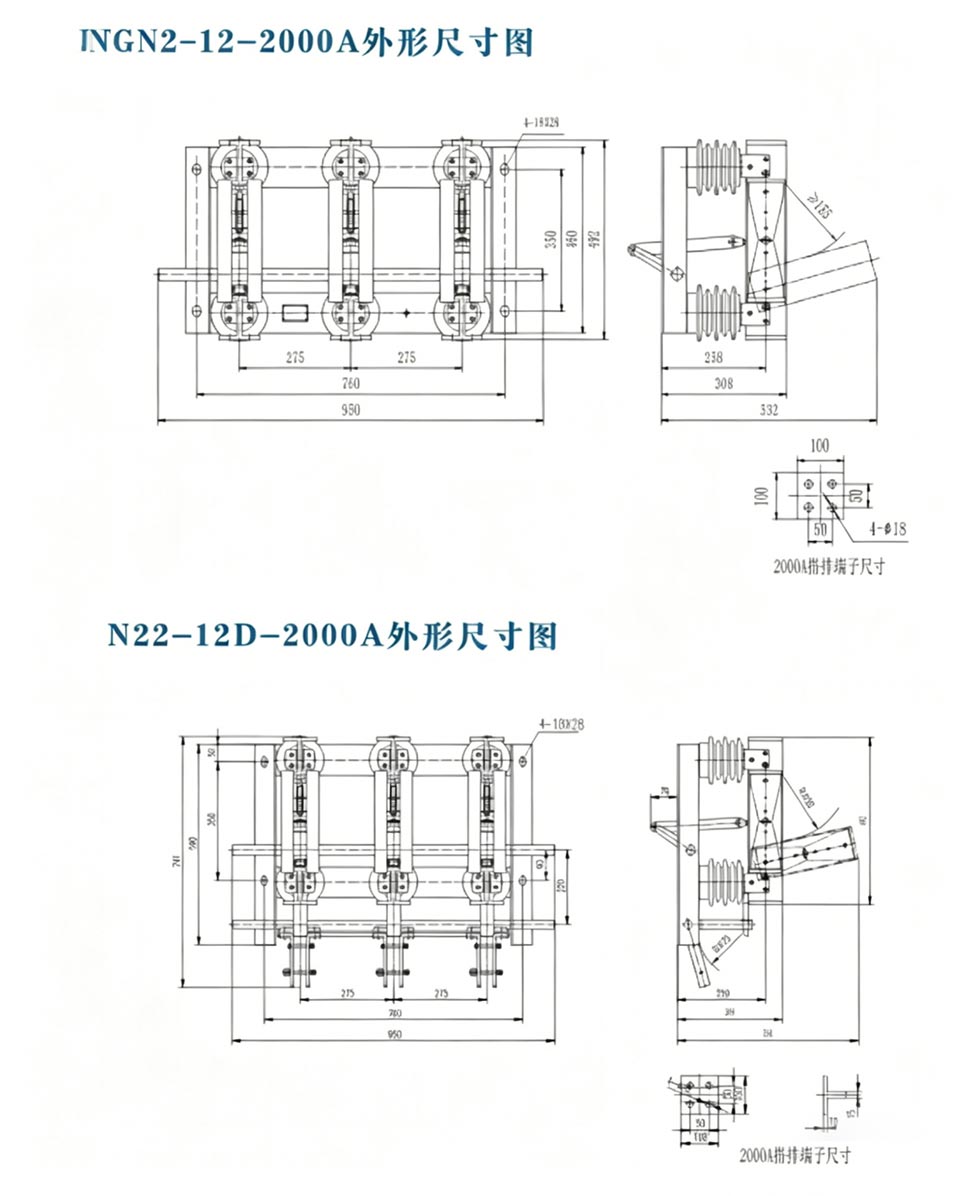

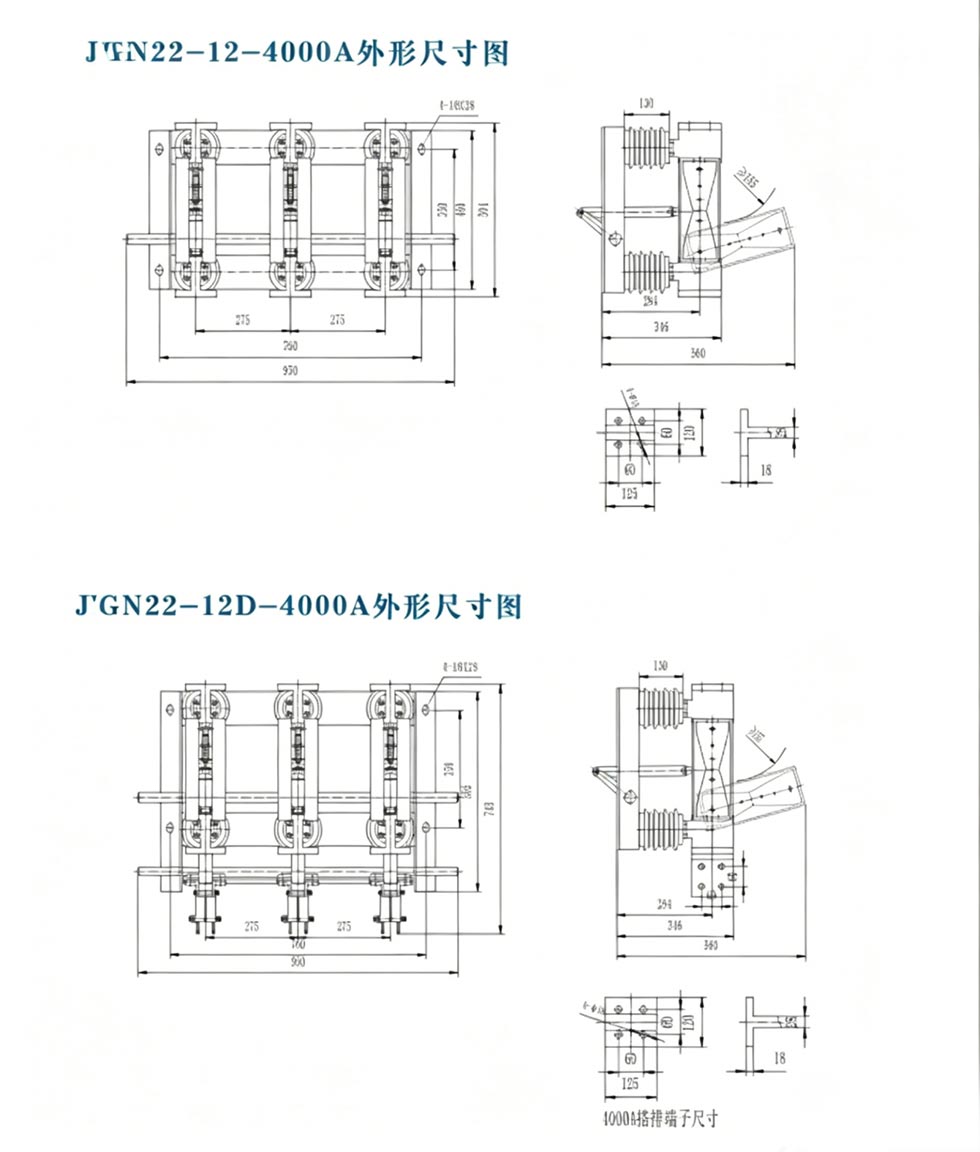

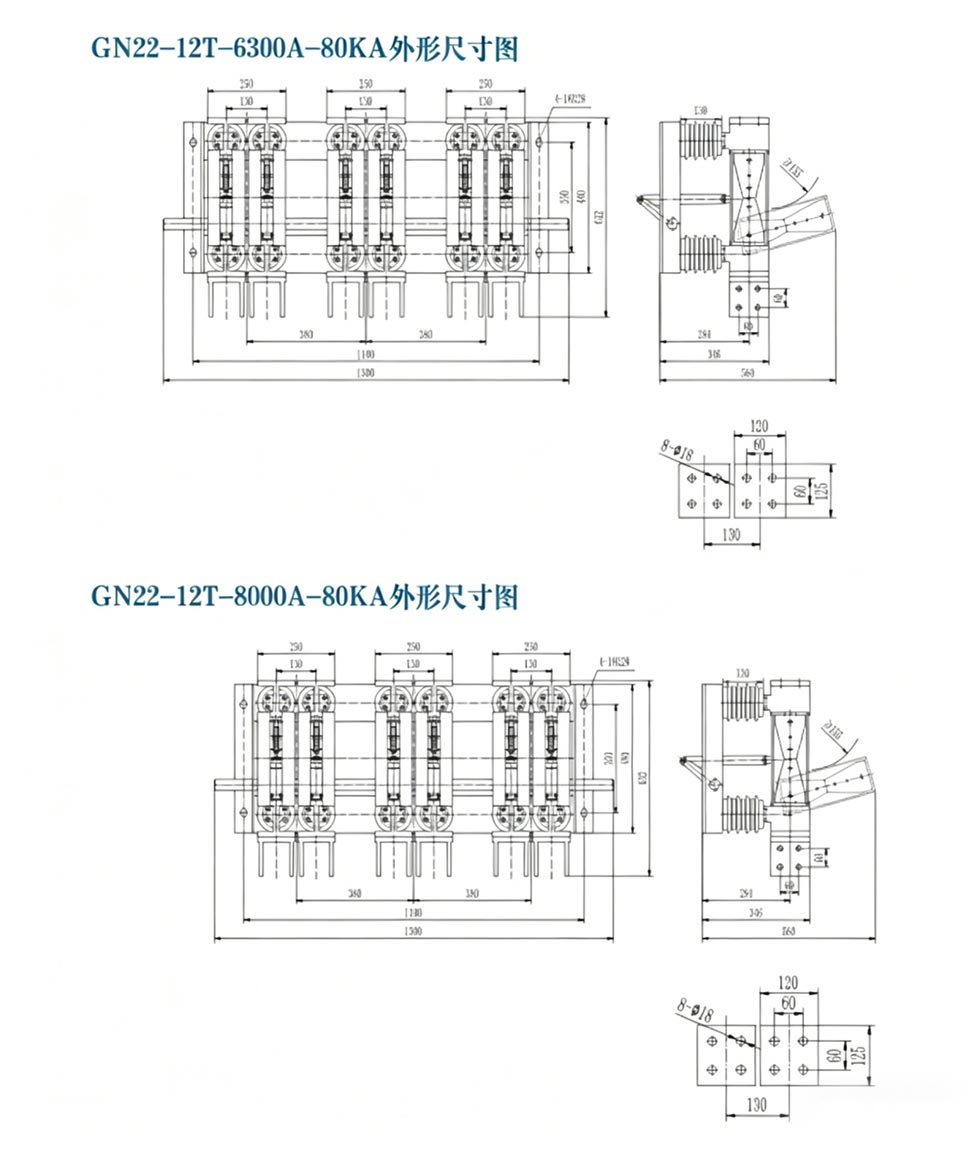

Vonkajší rozmer

Referencia projektu

Projekt štartu rakiet Cas-space

Skúšobná správa

Prípad aplikácie v reálnom svete

Prípadová štúdia: Veľká uhoľná elektráreň v Shandong, Čína

Veľká uhoľná elektráreň v provincii Šan-tung v Číne s inštalovaným výkonom 2 × 600 MW si vyžaduje vysokoprúdový vypínač na výstupe generátora na zaistenie bezpečnej údržby agregátov generátora a napájania systém. Po hĺbkovom skúmaní a porovnaní si elektráreň vybrala interiérový rad Usune GN 20kV/8000A vysokonapäťový vypínač (s uzemňovacím vypínačom, typ odolný voči znečisteniu). Ako určený výrobca Usune poskytuje prispôsobené pokyny na inštaláciu a popredajný servis. Produkt stabilne funguje už tri rokov od jeho nasadenia v roku 2023.

Počas prevádzky spínač vydržal test vysokého prúdu a drsného vnútorného prostredia (úroveň znečistenia IV) bez akýchkoľvek chýb, ako je zlý kontakt alebo poškodenie izolácie. Účinne splnilo úlohu izolácie napájania počas údržby generátorového agregátu, zaistenie bezpečnosti personálu údržby a normálnej prevádzky el rastlina. Zákazník vysoko uznáva výkonnosť produktu a profesionálny servis Usune a podpísal a dohoda o dlhodobej spolupráci s Usune, ktorá ju určila za dodávateľa odpojovačov.

FAQ

Otázka 1: Aká je základná funkcia spínača izolácie vnútorného vzduchu série Usune GN a dá sa použiť na prerušenie zaťažovací prúd?

A1: Hlavnou funkciou je poskytnúť spoľahlivú izoláciu napájania počas údržby elektrického zariadenia a systémov. Vytvorením jasného prerušenia obvodu zaisťuje bezpečnosť personálu údržby a zariadení. to je dôležité zdôrazniť, že tento produkt je zariadenie na izoláciu napájania, nie odpínač záťaže. To nemôže použiť na prerušenie záťažového prúdu alebo skratového prúdu; je možné ho prevádzkovať len pri nezaťaženom okruhu resp po prerušení záťažového prúdu iným spínacím zariadením.

Otázka 2: Môže byť spínač izolácie vnútorného vzduchu série Usune GN prispôsobený tak, aby vyhovoval špecifickým podmienkam použitia na mieste?

A2: Áno. Ako profesionálny výrobca má Usune komplexné možnosti výskumu, vývoja a prispôsobenia. Pre používateľov so špeciálnymi podmienkami používania (ako je nadmorská výška ≥2500 m, špeciálne úrovne znečistenia alebo špeciálna inštalácia priestorové požiadavky), môžeme sa zapojiť do hĺbkovej komunikácie s cieľom upraviť dizajn a parametre produktu na základe skutočné podmienky na mieste, poskytovanie prispôsobených riešení. Špeciálne podmienky používania sú určené prostredníctvom vyjednávanie medzi používateľom a výrobcom, aby sa zabezpečilo, že výrobok je vhodný na prácu na mieste prostredia a skutočných potrieb.
