Vysokonapäťový Vcb Panel je vhodný pre elektrárne, rozvodne, priemyselné zariadenia, banské podniky, komerčné budovy a iné projekty vnútorných rozvodov vysokého napätia. Usune vyrába vybavenie podľa platných noriem IEC a GB a funguje pod vedením ISO 9001, ISO 14001 a ISO 45001 systémy s CE certifikáciou dostupnou pre požiadavky medzinárodného trhu.

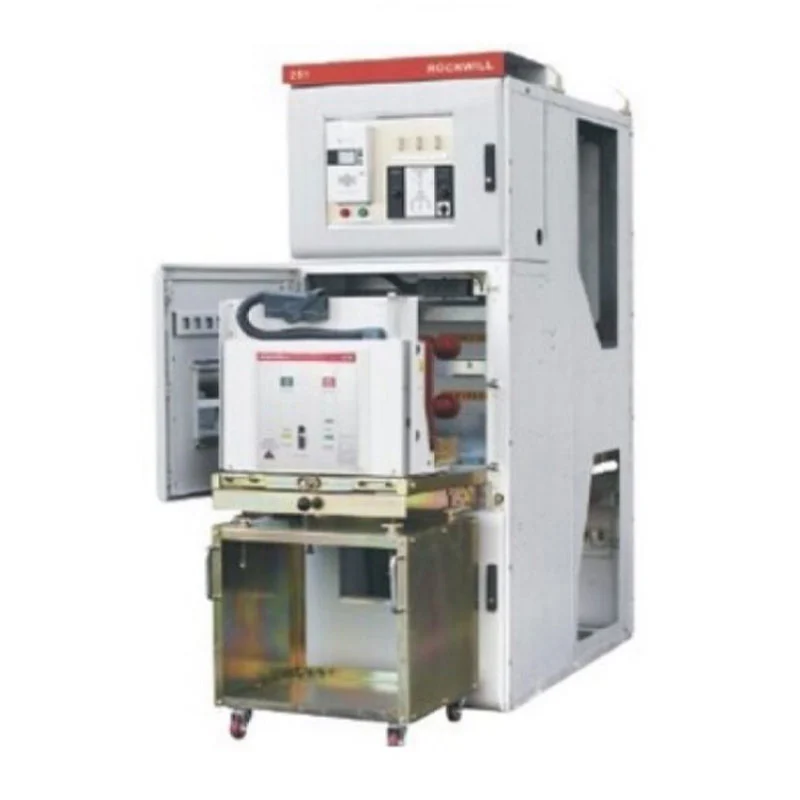

Hlavnou črtou tohto rozvádzača je jeho výsuvné usporiadanie vákuového ističa. Namiesto natrvalo upevnením ističa vo vnútri skrine je istič inštalovaný na pohyblivom vozíku, ktorý je možné posúvať medzi prevádzkovou, skúšobnou a izolovanou polohou podľa prevádzkového postupu.
Tento dizajn poskytuje praktické výhody počas kontroly, výmeny a riešenia problémov. Istič vozíky, vozíky PT a vozíky izolátorov možno konfigurovať podľa elektrickej schémy, pričom výsuvná konštrukcia umožňuje personálu údržby prístup k príslušnému zariadeniu bez demontáže kompletná skriňa.
Pre rozvodne a priemyselné rozvody, kde je potrebná plánovaná údržba a výmena zariadení dokončená efektívne, výsuvný dizajn môže zjednodušiť servisné operácie a skrátiť čas potrebný na to zásah zariadenia.
Bezpečná prevádzka je kľúčovým hľadiskom pri kúpe vysokonapäťových rozvádzačov, pretože nesprávne spínacie sekvencie môže spôsobiť vážne elektrické nebezpečenstvo. Séria KYN28 obsahuje mechanický systém päťstupňového blokovania navrhnuté tak, aby obmedzovali nesprávne prevádzkové postupy.
Štruktúra blokovania zabraňuje nesprávnemu fungovaniu ističa, zabraňuje vtiahnutiu alebo podsunutiu vozíka záťaže, zabraňuje zopnutiu uzemňovača, keď je obvod pod napätím, zabraňuje tomu, aby bol obvod je pod napätím, keď je uzemňovač zatvorený, a zabraňuje tomu, aby personál náhodne vstúpil do oddelení pod napätím.
Toto mechanické blokovacie usporiadanie poskytuje dodatočnú fyzickú bezpečnostnú bariéru počas spínania a operácie údržby, ktoré pomáhajú operátorom dodržiavať správnu postupnosť prevádzky.

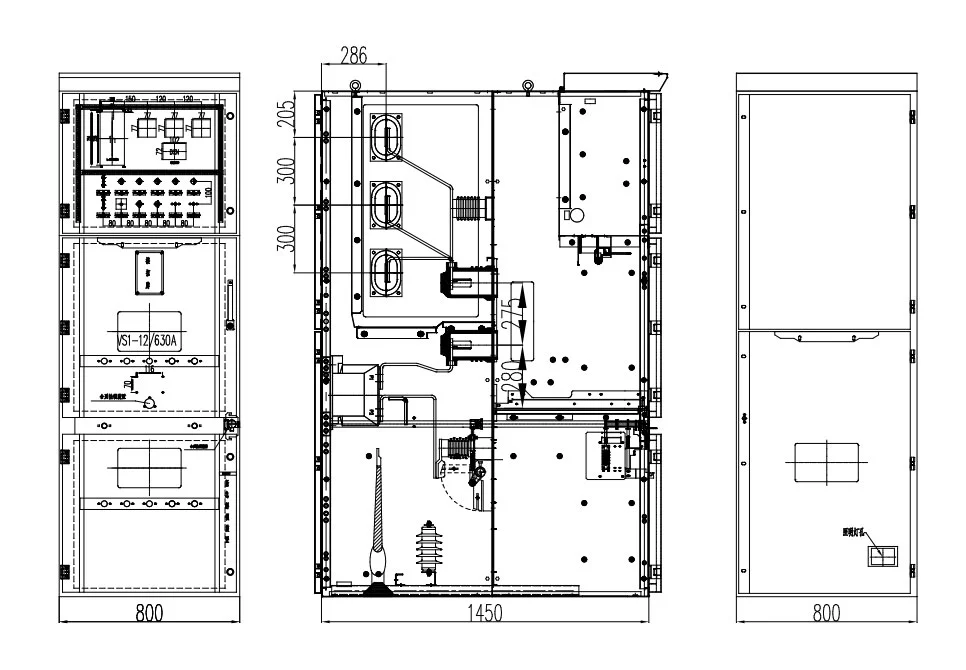

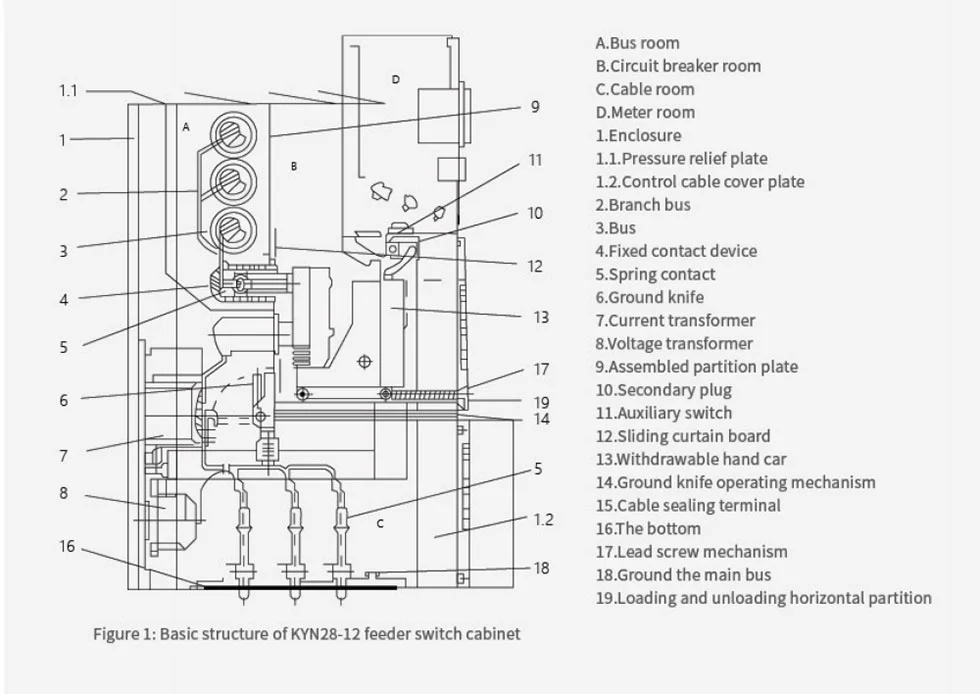

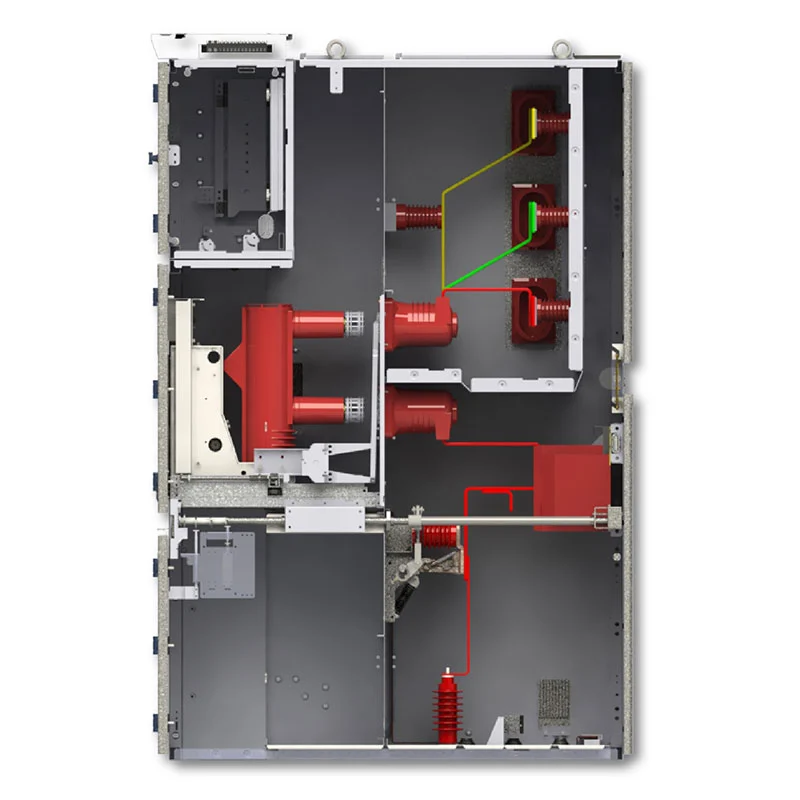

Strednapäťový panel Vcb využíva vnútornú štruktúru s kovovými priečkami, ktorá oddeľuje hlavné elektrické vedenie oddielov. Priestor ističa, priestor prípojníc, káblový priestor, prístrojový a ovládací priestor a sekcia na uvoľnenie tlaku sú usporiadané nezávisle.
Táto rozčlenená konštrukcia pomáha obmedziť šírenie vnútornej chyby a oddeľuje rôzne elektrických komponentov počas kontroly a údržby. To tiež uľahčuje vnútorné elektrické usporiadanie aby porozumeli operátorom a personálu údržby.
Hore namontované klapky na uvoľnenie tlaku poskytujú riadenú cestu pre uvoľnenie tlaku v prípade vnútorného oblúková porucha, ktorá pomáha znižovať potenciálny vplyv poruchového tlaku na personál a okolité zariadenia.
Skriňa je určená na obsluhu a údržbu na prednej strane, čo môže byť cenné, keď má elektrická miestnosť obmedzený prístup zozadu. Operátori môžu vykonávať bežné postupy prepínania a údržby z prednej strany zariadenia podľa schváleného pracovného postupu.
Usporiadanie s predným prístupom tiež pomáha zjednodušiť plánovanie miestnosti s vybavením a môže zmenšiť priestor potrebný za priestorom skrinka na činnosti bežnej údržby. Vstavaný kondenzačný ohrievač je možné nakonfigurovať pre vlhké prostredie na zníženie rizík súvisiacich s kondenzáciou vo vnútri skrine.
Rôzne rozvody stredného napätia vyžadujú rôzne funkcie skrine. Zariadenie je možné konfigurovať ako vstupná skriňa pre príjem energie z nadradenej siete, výstupná skriňa pre napájanie napájačov resp motory, skriňa PT a merania napätia, meracia skriňa, skriňa zbernicového rozdeľovača alebo izolácia kabinet.
Táto flexibilita konfigurácie umožňuje rozvoj dodávateľom EPC, integrátorom elektrických systémov a priemyselným používateľom zostavy rozvádzačov podľa projektovej schémy s jedným vedením a nie podľa identickej skrine usporiadanie pre každú aplikáciu.
Elektrárne vyžadujú spoľahlivé zariadenia stredného napätia na príjem, distribúciu a riadenie elektrickej energie v pomocných a distribučných systémoch. Výsuvné usporiadanie VCB poskytuje praktické riešenie pre ochrana obvodu a spínanie a zároveň umožňuje tímom údržby odstrániť alebo vymeniť vozík ističa, keď požadované.
V rozvodniach môže byť rozvádzač nakonfigurovaný pre vstupné napájače, výstupné obvody, delenie zberníc, napätie meranie a ďalšie distribučné funkcie. Štruktúra priehradky a päťzáverový systém blokovania pomáhajú podporujú bezpečné postupy prepínania a údržby.
Továrne a priemyselné zariadenia často prevádzkujú viaceré motory, transformátory, výrobné linky a pomocné zariadenia elektrické systémy. Zariadenie môže byť nakonfigurované pre rôzne požiadavky na ochranu podávača a motora, poskytovanie centralizovaného spínania a distribúcie stredného napätia v rámci závodu.
Ťažobné zariadenia vyžadujú spoľahlivé elektrické rozvody pre motory, čerpadlá, ventilačné systémy, spracovanie zariadení a pomocných nákladov. Kovová konštrukcia a usporiadanie výsuvného ističa poskytujú a praktická konfigurácia pre vnútorné rozvody vysokého napätia.
Veľké komerčné budovy a výškové zariadenia môžu vyžadovať vstupné a distribučné zariadenia stredného napätia vo vyhradených elektrických miestnostiach. Prevádzka a údržba na prednej strane môžu pomôcť zjednodušiť plánovanie miestnosti s vybavením kde je priestor na inštaláciu obmedzený.
Strednapäťový Vcb Panel je k dispozícii pre rôzne požiadavky na rozvod stredného napätia. Hlavné technické parametre zahŕňajú:
| Položka | Špecifikácia |
| Menovité napätie | 3,6 kV, 7,2 kV, 12 kV |
| Menovitá frekvencia | 50Hz / 60Hz |
| Rated Current | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Menovitý skratový vypínací prúd | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Menovitý krátkodobý výdržný prúd | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Stupeň ochrany | Vonkajšie puzdro IP4X, vnútorné priehradky IP2X |
| Teplota okolia | -15°C až +40°C |
| Nadmorská výška | ≤1000 m, znížené pre vyššie nadmorské výšky |
| Inštalácia | Vnútorný |
Skutočné menovité napätie, prúd, skratová kapacita, usporiadanie skrine a ďalšie technické parametre by mali byť byť potvrdené podľa projektovej jednoriadkovej schémy a zákazníckej špecifikácie.
Zariadenie je určené pre vnútornú inštaláciu s rozsahom teplôt okolia -15°C až +40°C. Denná priemerná relatívna vlhkosť by nemala presiahnuť 95 %, pričom mesačný priemer by nemal presiahnuť 90 %.
Inštalačné prostredie by malo byť bez výbušných alebo korozívnych plynov, vodivého prachu a silných vibrácií. Pre inštalácie mimo štandardných prevádzkových podmienok by mali byť technické požiadavky potvrdené spoločnosťou Usune pred výrobou, aby bolo možné vyhodnotiť vhodnú konfiguráciu.
Usune má viac ako 14 rokov skúseností v oblasti elektrických zariadení a má skúsený tím výskumu a vývoja schopné vyvinúť konfigurácie zariadení podľa špecifických požiadaviek projektu.

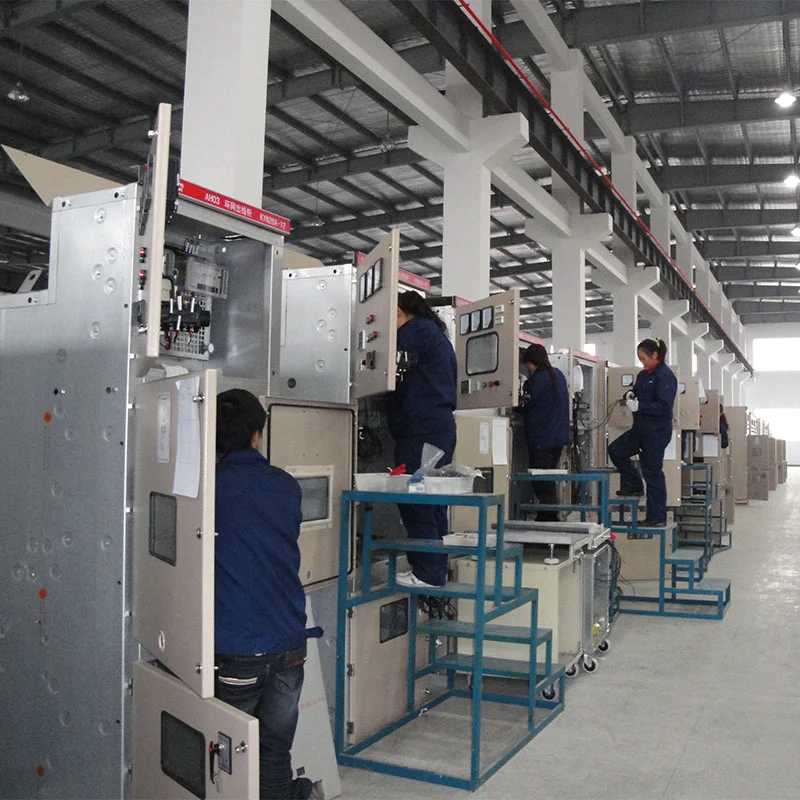

Kontrola kvality zahŕňa komponenty, montáž, elektrický výkon a hotové výrobky. Rutinné testy sú vykonaná predtým, ako zariadenie opustí továreň, aby sa overila výkonnosť produktu a zabezpečilo sa, že dodaný rozvádzač spĺňa dohodnuté technické požiadavky.
Rôzne projekty môžu vyžadovať rôzne menovité prúdy, kombinácie skríň, usporiadanie ochrany a ovládanie funkcie. Usune poskytuje inžiniersku komunikáciu a podporu konfigurácie založenú na zákazníckych jednoriadkových diagramoch a technické špecifikácie.
Pre štandardné konfigurácie môže Usune poskytnúť výrobné obdobie približne 15–20 dní po potvrdení a platba, so skutočným časom dodania v závislosti od konfigurácie a množstva objednávky.
Usune vedie správy o testoch produktov a príslušnú technickú dokumentáciu na podporu zákazníckej kontroly, projektu schvaľovacie a kvalifikačné postupy dodávateľov.
Zariadenie bolo uvedené pre projekt Cas-space Rocket Launch Project, kde je elektrické napätie stredného napätia pre špecializovanú leteckú infraštruktúru bolo potrebné distribučné vybavenie.
Raketové odpaľovacie zariadenia obsahujú kritické elektrické záťaže a podporné systémy, ktoré vyžadujú spoľahlivý výkon distribúcia a riadené spínacie postupy. V tomto type projektu je potrebná konfigurácia rozvádzača zvážiť nielen elektrickú kapacitu, ale aj prevádzkovú bezpečnosť, izoláciu porúch, prístup k údržbe a integrácia zariadení v rámci celkového systému distribúcie energie.
Výsuvná konštrukcia vákuového ističa a päťodolný mechanický blokovací systém poskytujú vhodný konfigurácia pre riadené spínanie a operácie údržby. Štruktúra skrine ďalej podporuje oddelenie medzi ističom, prípojnicou, káblom a ovládacími časťami.
Referencia projektu demonštruje použiteľnosť technológie strednonapäťových rozvádzačov Usune na špecializované účely infraštruktúry, kde sú spoľahlivosť elektrických rozvodov a prevádzková bezpečnosť dôležitým inžinierstvom úvahy.
Výrobok je vyrobený s odkazom na príslušné požiadavky IEC a GB pre vysokonapäťové rozvádzače a elektrické zariadenie. Usune funguje v súlade so systémom manažérstva kvality ISO 9001, ISO 14001 pre životné prostredie Systém manažérstva a systém manažérstva bezpečnosti a ochrany zdravia pri práci ISO 45001.
Produkt je dostupný aj s CE certifikáciou pre príslušné medzinárodné trhy. Skúšobné správy a technické dokumentáciu je možné zabezpečiť podľa projektu a požiadaviek zákazníka.
Štandardná konfigurácia pokrýva 3,6 kV, 7,2 kV a 12 kV aplikácie. Pre konkrétny projekt menovité napätie a izolačné parametre by mali byť potvrdené podľa požiadaviek elektrického systému.
Výsuvný vozík umožňuje pohyb vákuového vypínača medzi prevádzkovou a izolovanou polohou. Toto robí kontrolu, testovanie, výmenu a údržbu pohodlnejšou ako trvalo pevný istič usporiadanie.
Systém s piatimi poistkami je mechanické bezpečnostné blokovanie určené na zabránenie nesprávnym prevádzkovým sekvenciám. Pomáha to zabrániť nesprávnej činnosti ističa, pohybu vozíka pri zaťažení, nesprávnemu chodu uzemňovača, pripájaniu napätia an uzemnený obvod a náhodný prístup do oddelení pod napätím.
áno. Rozvádzač môže byť usporiadaný ako vstupný, výstupný, PT, merací, zbernicový rozdeľovač alebo izolačné skrine podľa projektovej elektrickej konfigurácie.
áno. Usune podporuje požiadavky OEM, ako sú logá zákazníkov, názvy spoločností a konfigurácie špecifické pre daný projekt, podlieha technickému a výrobnému potvrdeniu.
V prípade štandardných konfigurácií je typická doba výroby približne 15 až 20 dní po zaplatení a technických údajoch potvrdenie. Skutočný čas dodania závisí od konfigurácie produktu, množstva a požiadaviek projektu.
Usune vykonáva kontrolu kvality od komponentov až po konečnú montáž a pred odoslaním vykonáva rutinné testy. Príslušné protokoly o skúškach môžu byť poskytnuté podľa požiadaviek zákazníka a projektu.
Štandardná záručná doba je 12 mesiacov od dátumu expedície, v závislosti od dohodnutých predajných a technických podmienok podmienky.
Ak získavate vysokonapäťový Vcb panel pre elektráreň, rozvodňu, priemyselné zariadenie, banský projekt, komerčná budova alebo projekt špecializovanej infraštruktúry, Usune môže poskytnúť podporu konfigurácie na základe vašej elektrické požiadavky.
Pošlite svoj jednoriadkový diagram, menovité napätie, menovitý prúd, úroveň skratu, množstvo skrinky a požadované funkcie spoločnosti Usune na technické vyhodnotenie a cenovú ponuku.
