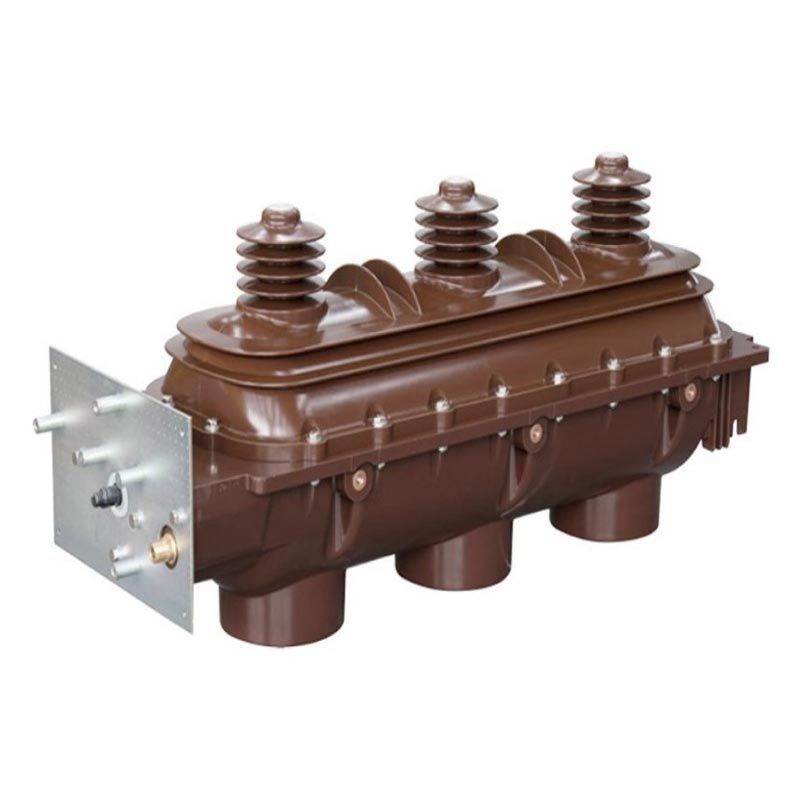

Prepínač záťaže Sf6

Ako profesionálny výrobca vysokonapäťových elektrických zariadení v Číne sa Usune zameriava na výskum a vývoj a výrobu stredné a vysokonapäťové zariadenia na distribúciu energie, ktoré majú štandardizovanú továreň vybavenú pokročilými výrobné linky a prísne procesy kontroly kvality. Vnútorné vysokonapäťové striedavé napätie Sf6 FLN36-12D a FLRN36-12D Prepínače, ktoré spoločnosť uviedla na trh, sú hlavné produkty nezávisle vyvinuté absorbovaním pokročilých zahraničných vecí technológie a ich kombináciou so skutočnými prevádzkovými potrebami čínskeho energetického systému.

Všetky prepínače Usune Sf6 Load Breaker prešli komplexným testovaním typu a ich výkon plne vyhovuje GB3804 "3~63kV AC vysokonapäťové záťažové spínače", GB16926 "vysokonapäťové záťažové spínače-kombinácie poistiek" a IEC60265 a Medzinárodné normy IEC60420. Produkty dodržiavajú základnú koncepciu „všetko pre bezpečné používanie energie“. vybavené trojpolohovou zhášacou komorou ("zatváranie-otvorenie-uzemnenie"), účinne zaisťujúce bezpečné a stabilná prevádzka napájania. Ako spoľahlivý dodávateľ vysokonapäťových rozvádzačov poskytuje Usune komplexný predpredaj konzultácie a popredajný servis na zabezpečenie hladkej prevádzky zariadení v rôznych aplikačných scenároch.

Rozsah aplikácie

Odpínač záťaže Sf6 je vhodný pre trojfázové AC 10kV, 24kV, 36kV, 50/60Hz energetické systémy. Je široko používané v priemyselných a banských podnikoch, výškových budovách, mestských obytných oblastiach, rozvodniach, veľkých nákupoch nákupné centrá, letiská, metro, nemocnice a iné scenáre distribúcie energie. Jeho hlavnou funkciou je prepínanie záťaže prúdový a poruchový prúd, riadia a chránia vedenia a distribučné transformátory, poskytujúce bezpečné a stabilné napájanie ochranu pre všetky sektory spoločenskej výroby a života.

Podmienky používania

1. Normálne prevádzkové podmienky

- Teplota okolia: -25 ℃ až +40 ℃, vhodná pre väčšinu klimatických podmienok v Číne a iných regiónoch.
- Nadmorská výška: Nepresahujúca 2000 m, vhodná pre väčšinu miest a priemyselných oblastí.
- Vlhkosť: Denná priemerná relatívna vlhkosť <95%, mesačná priemerná relatívna vlhkosť <90%; denná priemerná para tlak ≤2,2 kPa, mesačný priemerný tlak pár ≤1,8 kPa, zaisťuje stabilnú prevádzku vo vlhkom prostredí.

2. Osobitné prevádzkové podmienky

Podľa národnej normy GB/T11022-1999 „Spoločné technické požiadavky na vysokonapäťové rozvádzače a Controlgear Standards“, by mal rozvádzač fungovať za normálnych prevádzkových podmienok. Ak používateľ pracuje podmienky nezodpovedajú normálnym podmienkam (ako je nadmorská výška inštalácie presahujúca 2000 m, teplota okolia prekročenie normálnych limitov, vysoká vlhkosť spôsobujúca kondenzáciu atď.), je potrebné poradiť sa s odborníkom výrobcu Usune vopred dosiahnuť konsenzus a zabezpečiť bezpečnú a stabilnú prevádzku zariadenia.

Štrukturálne vlastnosti

1. Integrovaná izolačná štruktúra: Horný a spodný plášť sú vstrekované epoxidovou živicou, čím sa vytvorí utesnená vnútorná dutina naplnená plynom. To efektívne poskytuje vynikajúcu izoláciu a odolnosť proti korózii izolácia vnútorných komponentov od vonkajšieho prostredia a zabezpečenie stabilnej prevádzky.

2. Trojpolohový prevádzkový režim: Spoločný pohyblivý kontakt sa otáča a postupne dokončuje tri prevádzkové stavy: „zatváranie“, „otváranie“ a „uzemňovanie“. Polohy sú jasne definované, prepínanie je spoľahlivé a chybná obsluha áno účinne predchádzať.

3. Dvojité ovládacie mechanizmy: Súčasťou dodávky je základný manuálny pružinový ovládací mechanizmus s voliteľným príslušenstvom funkcia elektrického zatvárania/otvárania na diaľkové ovládanie. To umožňuje používateľom vybrať si podľa svojich potrieb, zlepšenie prevádzkovej efektívnosti.

4. Inteligentné monitorovanie: Predná časť skrinky mechanizmu je vybavená tlakomerom SF6 a polohou indikátor. Tlakomer sleduje zmeny tlaku SF6 v reálnom čase a ukazovateľ polohy je priamo pripojený k hnaciemu hriadeľu pohyblivého kontaktu, zaisťuje absolútne spoľahlivú indikáciu činnosti pohyblivého kontaktu pozíciu.

5. Bezpečnostná ochrana: V zadnej časti plášťa je umiestnené únikové zariadenie na uvoľnenie tlaku. Keď dôjde k nehode v komore na zhášanie oblúka a vzniká vysoký tlak, pretlakový plyn môže preraziť uvoľnenie zariadenia a musia byť vypustené dozadu, čím sa zabráni vymršteniu dopredu a zaistí sa bezpečnosť operátorov.

6. Spoľahlivé blokovanie: Spoľahlivé mechanické blokovanie je zabezpečené medzi spínačom záťaže a uzemnením vypínačom a medzi uzemňovacím vypínačom a prednými dverami (pre rozvod elektrickej energie v skrini), prísne zabrániť nesprávne fungovanie a ďalšie zvyšovanie bezpečnosti prevádzky zariadení.

7. Výkon tesnenia: Použitím špeciálneho dynamického a statického dizajnu tesnenia je zabezpečené spoľahlivé tesnenie. Prísny tesniaci proces Usune zaisťuje ročnú mieru úniku hlboko pod priemyselnými štandardmi, čím bráni zariadeniam porucha v dôsledku úniku plynu SF6.

Hlavné technické parametre

Praktické prípady použitia

Prípad 1: Projekt distribúcie energie v čínskej mestskej obytnej oblasti

Veľká obytná oblasť vo východnej Číne pozostáva z 30 výškových budov s viac ako 2000 domácnosťami a vrcholom spotrebný výkon 800 kW. Spočiatku sa používali bežné prepínače záťaže, často sa vyskytli problémy, ako napríklad slabé tesnenie, nestabilná prevádzka a vypnutie, čo ovplyvňuje normálne napájanie obyvateľov. Neskôr po porovnaní viacerých dodávateľov, spoločnosť spravujúca majetok vybrala prepínač Usune FLN36-12D Sf6 Load Breaker ako hlavný zdroj energie. distribučné riadiace zariadenia.

Prípadová štúdia 2: Projekt ochrany zásobovania veľkým letiskom Kľúčové medzinárodné letisko v južnej Číne má extrémne vysoké požiadavky na stabilitu a bezpečnosť napájania. V kritických prípadoch nie sú povolené výpadky prúdu oblasti, ako je budova terminálu a navigačná kontrolná miestnosť. Letisko vybralo Usune FLRN36-12D Sf6 Load Istič Spínače pre inštaláciu v rozvodni, zodpovedné za kontrolu a ochranu vedení v kritickom stave oblasti.

Záväzok značky

Ako profesionálny výrobca vysokonapäťových elektrických zariadení v Číne sa Usune zaviazal poskytovať globálne užívateľom s vysokokvalitnými, spoľahlivými a bezpečnými produktmi Sf6 Load Breaker Switch. Naša továreň sa môže pochváliť pokročilou výrobou zariadení a prísny systém riadenia kvality. Od obstarávania surovín až po dodanie produktu, každý krok podlieha prísnym testom, aby sa zabezpečila kvalita produktu. Ako dôveryhodný dodávateľ poskytujeme nielen vysoký výkon produktov, ale aj komplexné predpredajné konzultácie, montáž na mieste, uvedenie do prevádzky a popredajný servis servisné služby, čím sa eliminujú akékoľvek obavy používateľov počas prevádzky.
