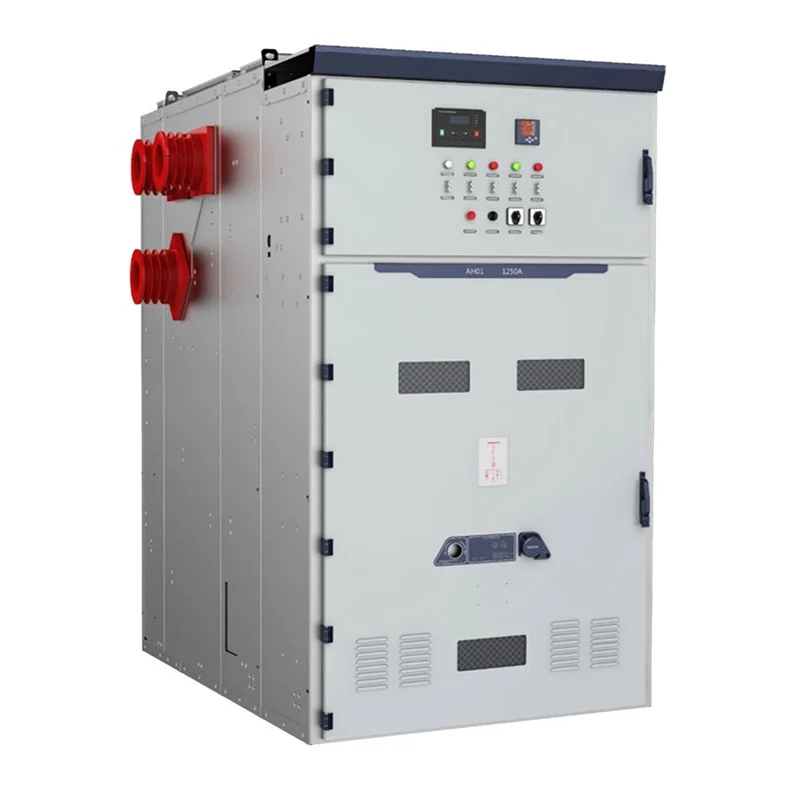

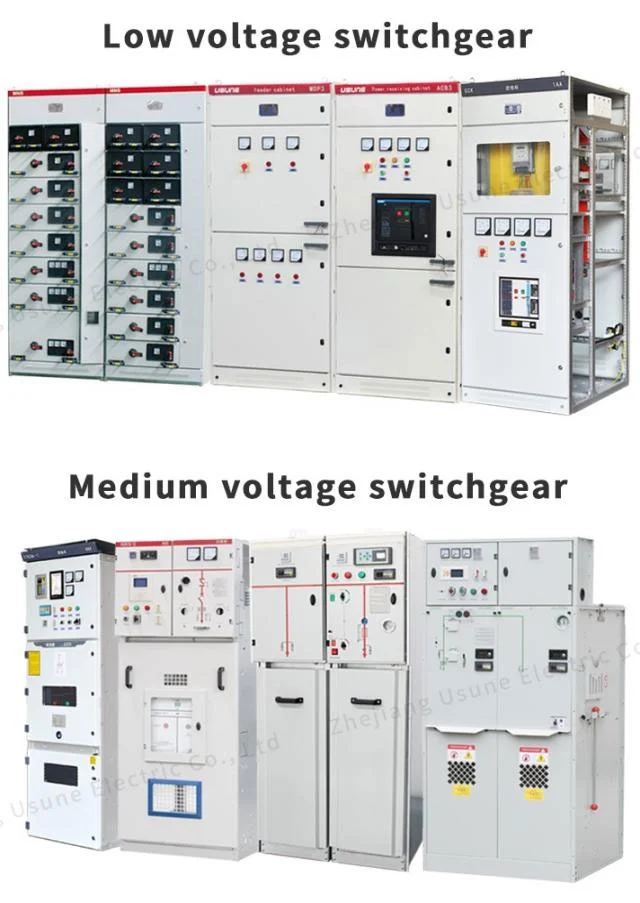

Vnútorný rozvádzač VCB KYN61-40.5 33 kV je vyvinutý pre projekty vyžadujúce vyššie napätie v interiéri distribučná platforma. Jeho konfigurácia kombinuje výsuvný vákuový istič s kovovým krytom konštrukcia, oddelené elektrické oddiely, systémy prípojníc, káblové spojenia a sekundárne ovládacie zariadenia do integrovanej zostavy rozvádzačov.
Usune pôsobí v rámci systémov riadenia ISO 9001, ISO 14001 a ISO 45001. Zariadenie je navrhnuté podľa príslušné normy IEC a GB s certifikáciou CE dostupnou pre príslušné trhy.
Pre distribučné systémy triedy 33 kV a 36 kV si výber rozvádzača vyžaduje viac než len prispôsobenie nominálnej napätie. Inžinieri musia zvážiť úroveň izolácie, zaťažovací prúd, poruchový prúd, konfiguráciu podávača, transformátor kapacita, káblové pripojenie, koordinácia ochrany a prostredie inštalácie.
Vnútorný rozvádzač VCB KYN61-40.5 33kV je určený pre vnútorné rozvody stredného napätia, kde tieto elektrické parametre musia byť koordinované v rámci celého systému distribúcie energie.
V porovnaní s aplikáciami rozvádzačov s nižším napätím kladie vyššie napätie systému väčší dôraz na izoláciu koordinácia a skratový výkon. Usune môže nakonfigurovať zariadenie podľa elektrických parametrov poskytnuté zákazníkom.
Zariadenie používa kovovú architektúru na organizáciu primárnych a sekundárnych elektrických sekcií. Hlavný obvod zahŕňa vákuový istič, prípojnicové spoje, oblasť zakončenia kábla a súvisiace uzemnenie komponentov.
Sekundárne zariadenia môžu byť usporiadané na ochranu, meranie, riadenie, indikáciu a komunikáciu podľa požiadavky projektu.
Táto konfigurácia umožňuje, aby zostava rozvádzačov bola navrhnutá okolo skutočnej elektrickej siete, a nie na jej použitie jedno pevné usporiadanie skrine pre každú aplikáciu.
Pri vyšších napäťových úrovniach sa koordinácia ochrany stáva dôležitou súčasťou návrhu systému. Istič, ochranné relé, transformátor, kábel a predradené zariadenie by sa malo vybrať podľa vypočítanej poruchy podmienok a filozofie ochrany.
Vákuový istič zabezpečuje funkciu primárneho spínania a vypínania. S tým súvisiaca ochrana a riadiaci systém je možné nakonfigurovať podľa elektrického návrhu zákazníka.
Kovové prepážky medzi funkčnými časťami pomáhajú organizovať vnútorné elektrické usporiadanie a zároveň znižujú tlak usporiadanie poskytuje riadenú cestu pre vypustenie tlaku v prípade vnútornej poruchy.
Vstupná skriňa prijíma energiu z nadradenej elektrickej siete a prenáša ju na prípojnicu rozvádzača systému. Mal by sa určiť menovitý prúd, ochranné vybavenie, požiadavky na meranie a konfigurácia káblov z návrhu projektu.
Výstupné skrine rozvádzajú energiu do transformátorov, motorov, výrobných zariadení alebo iných nadväzujúcich záťaží. The menovitý prúd a nastavenia ochrany by mali zodpovedať pripojenej záťaži.
Konfigurácie merania PT a napätia môžu byť zahrnuté tam, kde projekt vyžaduje monitorovanie napätia, ochranné funkcie, alebo elektrické meranie.
Usporiadanie zbernice na sekcie môže rozdeliť distribučný systém na samostatné sekcie a podporovať elektrické prevádzková stratégia definovaná projektovým inžinierom.
Konfigurácie merania môžu byť poskytnuté pre aplikácie vyžadujúce meranie energie a elektrických parametrov monitorovanie.

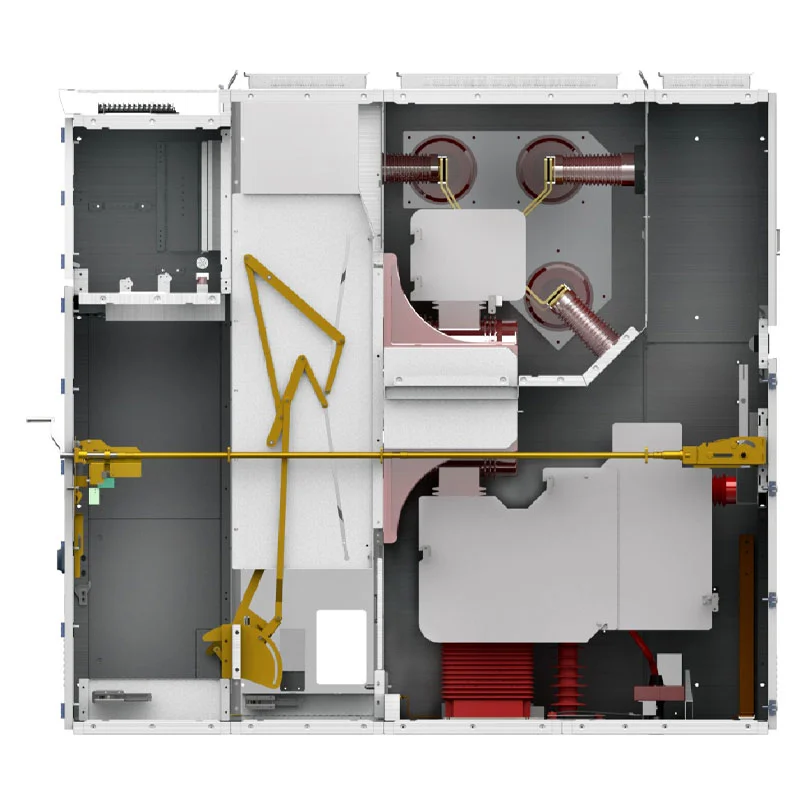

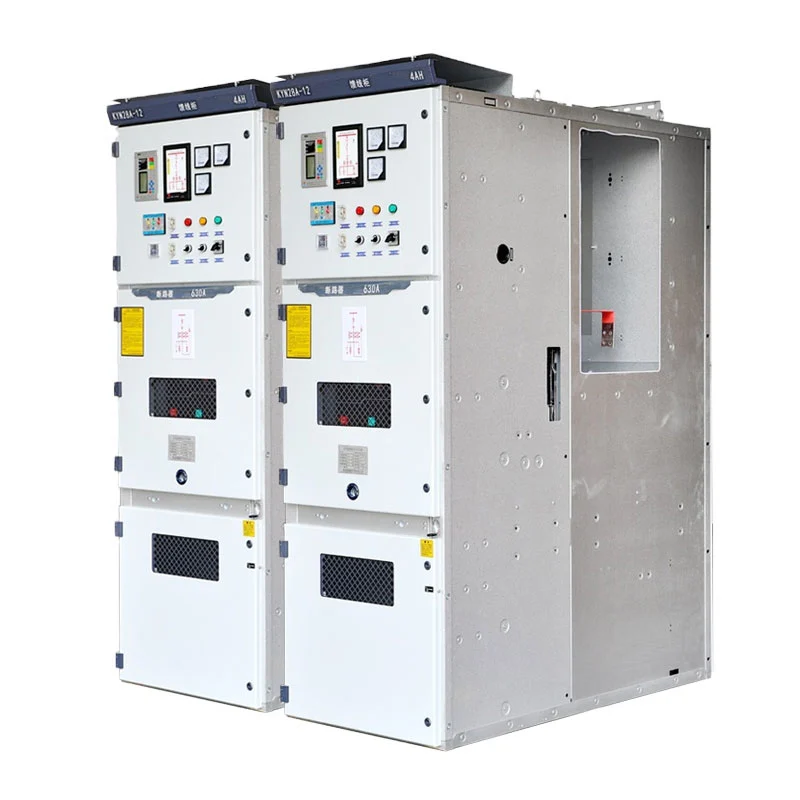

Skriňa je usporiadaná do definovaných elektrických sekcií, vrátane ističa, prípojnicového priestoru, káblový priestor a prístrojový/ovládací priestor.
V sekcii ističa sa nachádza vákuový istič a jeho ovládací mechanizmus. Prípojnicová časť poskytuje hlavné elektrické prepojenie medzi skriňami, pričom káblová priehradka poskytuje priestor pre vstupné a odchádzajúce káblové spojenia.
Prístrojová a riadiaca časť obsahuje sekundárne komponenty potrebné na ochranu, meranie, riadenie a indikáciou.
Toto usporiadanie poskytuje inžinierom jasnú vnútornú architektúru pri plánovaní inštalácie, vedenia káblov, uvedenie do prevádzky a údržba.
Zariadenie obsahuje mechanický blokovací systém určený na obmedzenie nesprávnych prevádzkových sekvencií.
Mechanizmus s piatimi poistkami má zabrániť nesprávnemu chodu ističa, pohybu výsuvu jednotka pod zaťažením, zatvorenie uzemňovača, keď je pod napätím, napájanie obvodu, zatiaľ čo uzemňovač zostane zatvorený a náhodný prístup do oddelení pod napätím.
Do konštrukcie skrine je tiež začlenené zariadenie na odľahčenie tlaku umiestnené na vrchu, ktoré poskytuje riadený tlak uvoľnenie počas stavu vnútornej poruchy.
KYN61-40.5 33kV vnútorný rozvádzačový panel VCB možno nakonfigurovať pre prichádzajúce napájanie, pripojenie transformátora, výstupné napájače, delenie zberníc, meranie a meranie napätia vo vnútorných rozvodniach.
Elektrárne môžu použiť rozvádzač pre pomocné rozvody stredného napätia, elektrické systémy súvisiace s generátorom, transformátorové napájače a nadväzujúca distribúcia energie.
Veľké priemyselné zariadenia môžu používať rôzne konfigurácie podávačov pre motory, transformátory, výrobné systémy, čerpadlá, kompresory a pomocné elektrické zariadenia.
Ťažobné operácie s elektrickým zaťažením s vyšším výkonom môžu konfigurovať rozvádzač okolo transformátorových napájačov, motorov, ventilačné zariadenia, čerpacie systémy a spracovateľské zariadenia.
Zariadenie je vhodné aj pre špecializovanú infraštruktúru, kde je potrebné skoordinovať rozvody elektriny s viacerými budovami, oblasťami vybavenia a pomocnými systémami.
Projekt Cas-space Rocket Launch Project je referenčný projekt pre aplikácie strednonapäťových rozvádzačov Usune.
Odpaľovacie zariadenie rakiet zahŕňa špecializovanú infraštruktúru a viacero elektrických záťaží rozmiestnených naprieč rôzne funkčné oblasti. Jeho systém distribúcie energie preto potrebuje koordinované vstupné obvody, napájač ochrana, elektrická izolácia, meranie a riadenie.
Pre tento projekt bol rozvádzač aplikovaný ako súčasť strednonapäťového elektrického rozvodu lokality usporiadanie. Projekt vyžadoval skôr integráciu elektrických zariadení do širšej infraštruktúry zaobchádzané ako so samostatnou inštaláciou skrine.
Táto aplikácia demonštruje skúsenosti spoločnosti Usune s dodávkami strednonapäťových distribučných zariadení pre špecialistov inžinierske projekty so špecifickými požiadavkami na elektrický systém.
| Položka | Špecifikácia |
| séria | KYN61 |
| Menovité napätie | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Menovitá frekvencia | 50Hz / 60Hz |
| Rated Current | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Menovitý skratový vypínací prúd | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Menovitý krátkodobý výdržný prúd | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Stupeň ochrany | Vonkajšie puzdro IP4X / vnútorné priehradky IP2X |
| Teplota okolia | -15°C až +40°C |
| Relatívna vlhkosť | Denný priemer ≤ 95 %; mesačný priemer ≤ 90 % |
| Nadmorská výška | ≤ 1000 m, so znížením pre vyššiu nadmorskú výšku |
| Inštalácia | Vnútorný |
| Systém | Trojfázový striedavý prúd |
Konečná elektrická konfigurácia by mala byť potvrdená podľa aktuálneho projektového napätia, prúdu, úrovne poruchy, požiadavky na izoláciu, schému ochrany a podmienky inštalácie.
V prípade projektu rozvádzača triedy 33 kV by sa obstarávanie malo zakladať skôr na kompletnom elektrickom systéme samotné množstvo skrinky. Projektový tím by mal potvrdiť menovité napätie systému, nepretržitý zaťažovací prúd, úroveň skratu, množstvo napájača, kapacita transformátora, usporiadanie káblov, požiadavky na ochranu a požadované meracie funkcie.
Pri väčších projektoch môže zostava obsahovať rôzne funkcie skrine. Prichádzajúce, odchádzajúce, PT, meranie, autobus sekcionizátor a konfigurácie izolácie možno kombinovať podľa elektrického jednovodičového diagramu.
Tento prístup pomáha predchádzať nesúladu medzi rozvádzačom a pripojenými transformátormi, káblami, ochrannými zariadeniami, a následné záťaže.
Konečné usporiadanie skrine môže byť vyvinuté podľa elektrickej architektúry projektu. Rôzne počet vstupných a výstupných obvodov môže byť usporiadaný do koordinovanej zostavy rozvádzačov.
Typický distribučný systém môže zahŕňať vstupnú skriňu pripojenú k predradenému zdroju energie, niekoľko výstupné skrine napájajúce transformátory alebo hlavné záťaže a prídavné PT alebo meracie skrine pre napätie meranie a monitorovanie energie.
Tam, kde projekt vyžaduje dva zdroje energie alebo rozdelené zbernicové sekcie, môžu byť aj funkcie delenia zbernice začlenené do zostavy.
Vďaka tejto metóde konfigurácie je zariadenie vhodné pre samostatné rozvodne aj pre väčšie multiskrinky distribučných systémov.

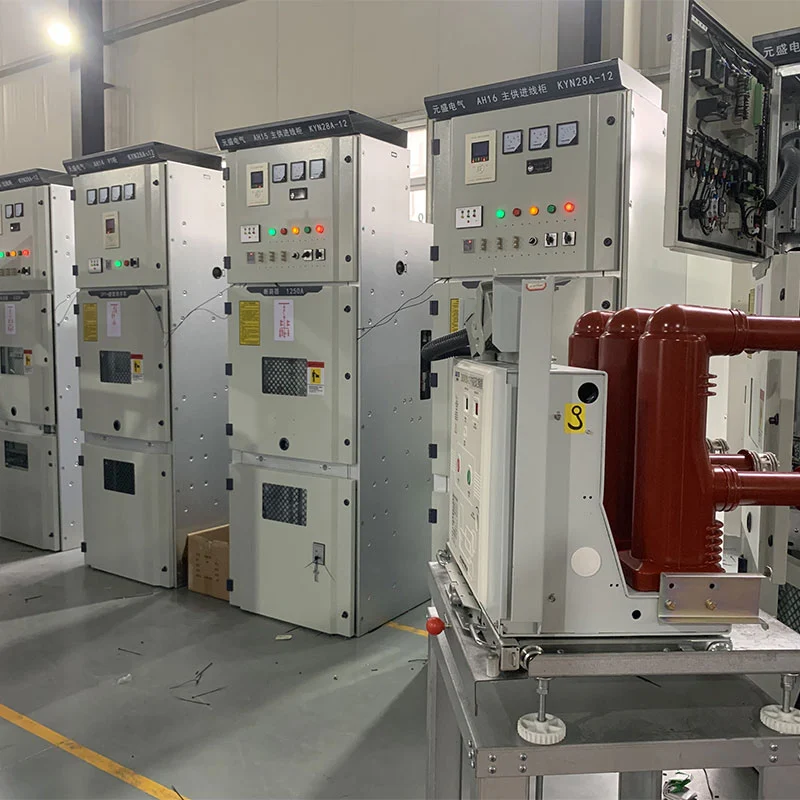

Hotový rozvádzač je pred dodaním podrobený kontrole zostavy skrine, pripojenia primárneho okruhu, sekundárne vedenie, mechanické ovládanie a príslušné elektrické funkcie.
Výsuvný mechanizmus, činnosť ističa, blokovacie funkcie, uzemnenie a skrinka konštrukcie sú kontrolované počas procesu kontroly výroby.
Usune môže poskytnúť príslušné záznamy o kontrole a dokumentáciu o skúškach podľa požiadaviek projektu, čo umožňuje zákazníkov, dodávateľov EPC a inšpektorov tretích strán, aby overili zariadenie pred odoslaním.
Hodnota systému rozvádzača stredného napätia nie je obmedzená na jeho počiatočný elektrický výkon. Pre veľké infraštruktúra a priemyselné projekty, vybavenie potrebuje aj na podporu organizovanej prevádzky, plánovanej údržbu, budúce riadenie okruhu a stabilnú integráciu so širšou distribučnou sieťou energie.
Rozčlenená konštrukcia vnútorného rozvádzača KYN61-40.5 33kV VCB poskytuje definované usporiadanie pre primárne a sekundárne zariadenia, pričom konštrukcia výsuvného ističa umožňuje, aby bola spínacia jednotka prevezené na kontrolu a servis.
Pre zariadenia, kde sa predpokladá, že elektrické rozvody budú fungovať dlhé roky, môže táto kombinácia pomôcť vytvoriť lepšie spravovateľný rozvodný systém stredného napätia a zjednodušiť plánovanie budúcej údržby.
Poskytnutá špecifikácia zahŕňa konfigurácie 3,6 kV, 7,2 kV, 12 kV, 24 kV a 36 kV. Skutočné menovité napätie by mali byť potvrdené podľa energetického systému zákazníka.
V dodanej špecifikácii je uvedená konfigurácia s menovitým napätím 36 kV, ktorú je možné zvážiť pre systémy triedy 33 kV na potvrdenie skutočných systémových požiadaviek, úrovne izolácie a platných noriem.
Používa sa na príjem, distribúciu, spínanie, ochranu, meranie a riadenie vysokonapäťovej energie vnútorné trojfázové systémy striedavého prúdu.
Poskytované konfigurácie sa pohybujú od 630A do 3150A. Správne hodnotenie by sa malo vybrať podľa maxima nepretržité zaťaženie a návrh projektu.
Dostupné hodnoty zahŕňajú 25 kA, 31,5 kA, 40 kA a 50 kA, pričom príslušná hodnota je určená vypočítanou poruchou úroveň elektrického systému.
áno. Usune môže konfigurovať prichádzajúce, odchádzajúce, PT, meranie, delenie zberníc a funkcie izolácie podľa jednoriadkový diagram zákazníka a technické požiadavky.
Usune pôsobí v rámci systémov riadenia ISO 9001, ISO 14001 a ISO 45001. Produkty sú navrhnuté podľa príslušné normy IEC a GB, pričom pre príslušné konfigurácie je k dispozícii certifikácia CE.
áno. Usune môže poskytnúť technické špecifikácie, správy o skúškach, výkresy a inú projektovú dokumentáciu podľa zákaznícke a inžinierske požiadavky.
Štandardná konfigurácia je určená pre vnútornú inštaláciu. Špeciálne podmienky ako vysoká nadmorská výška, vysoká vlhkosť alebo neobvyklé podmienky prostredia je potrebné pred objednávkou potvrdiť.
